Per lo sputtering RF, la frequenza standard del settore utilizzata è 13,56 MHz. Questa frequenza specifica è scelta perché è designata per applicazioni Industriali, Scientifiche e Mediche (ISM), il che previene interferenze con i servizi di telecomunicazione, pur essendo fisicamente efficace per il processo di sputtering.
La sfida principale nella deposizione di film sottili è lo sputtering di materiali che non conducono elettricità. Lo sputtering RF risolve questo problema utilizzando una tensione alternata ad alta frequenza, con 13,56 MHz come standard, per prevenire l'accumulo di carica che altrimenti arresterebbe il processo.
Perché è Necessario lo Sputtering RF
Nello sputtering, bombardiamo un materiale sorgente (il "target") con ioni energizzati per espellere atomi, che poi si depositano come un film sottile su un substrato. Il metodo utilizzato per energizzare questi ioni dipende dalle proprietà elettriche del target.
Il Limite dello Sputtering DC
Per i target conduttivi, una semplice tensione CC funziona perfettamente. Viene applicata una tensione negativa al target, attirando ioni positivi (come l'Argon) dal plasma, che colpiscono il target e asportano materiale tramite sputtering.
Questo metodo fallisce per i target isolanti. Gli ioni positivi che colpiscono l'isolante accumulano una carica positiva sulla sua superficie. Questa carica respinge qualsiasi altro ione positivo in arrivo, arrestando di fatto il processo di sputtering quasi immediatamente.
Come l'RF Risolve il Problema dell'Accumulo di Carica
Lo sputtering RF (Radio Frequenza) supera questo problema applicando una tensione alternata ad alta frequenza. Questo campo CA inverte rapidamente la polarità del target.
Nel semiciclo negativo, gli ioni positivi vengono attratti e bombardano il target, proprio come nello sputtering CC.
Nel semiciclo positivo, il target attira un flusso di elettroni altamente mobili dal plasma. Questo neutralizza istantaneamente la carica positiva accumulata durante il ciclo precedente, "ripristinando" la superficie del target per il ciclo successivo di bombardamento ionico. Questo ciclo deve avvenire a una frequenza di 1 MHz o superiore per essere efficace.
Il Significato di 13,56 MHz
Sebbene qualsiasi frequenza superiore a 1 MHz possa funzionare, la scelta di 13,56 MHz non è arbitraria. Rappresenta un equilibrio tra conformità normativa ed efficienza fisica.
Una Banda ISM Designata dall'ITU
L'Unione Internazionale delle Telecomunicazioni (ITU) riserva frequenze specifiche per l'uso Industriale, Scientifico e Medico (ISM).
L'utilizzo della banda a 13,56 MHz assicura che i potenti segnali radio generati dalle apparecchiature di sputtering non interferiscano con i servizi critici di comunicazione e trasmissione.
Una Frequenza "Ideale" per lo Sputtering
Questa frequenza è anche in un punto ottimale per la fisica del processo. È abbastanza alta da consentire la rapida neutralizzazione della carica richiesta per i target isolanti.
Allo stesso tempo, è abbastanza bassa da permettere agli ioni più pesanti (come l'Argon) di rispondere ancora al campo elettrico e acquisire uno slancio sufficiente per effettuare efficacemente lo sputtering del target.
Componenti Chiave dell'Ambiente di Sputtering
L'alimentatore RF è solo una parte di un sistema completo. Altri due elementi sono critici per una deposizione di successo.
Il Gas Inerte per lo Sputtering
Il processo richiede un mezzo di ioni per bombardare il target. Questo è quasi sempre un gas inerte, scelto perché non reagirà chimicamente con il materiale target.
L'Argon (Ar) è la scelta più comune grazie alla sua massa atomica relativamente elevata e alla convenienza economica. Gli atomi di argon vengono ionizzati nel plasma, accelerati verso il target ed eseguono il lavoro fisico dello sputtering.
Migliorare l'Efficienza con i Magnetron
Lo Sputtering Magnetron RF è un miglioramento che aumenta drasticamente l'efficienza di un sistema. Utilizza un potente campo magnetico configurato dietro il target.
Questo campo magnetico intrappola gli elettroni in un "tunnel magnetico" vicino alla superficie del target. Questi elettroni intrappolati aumentano la probabilità di collisioni con gli atomi di argon, creando più ioni per lo sputtering. Ciò consente al processo di funzionare a pressioni più basse con velocità di deposizione più elevate.
Comprendere i Compromessi
Sebbene lo sputtering RF sia una tecnica versatile e potente, non è priva di complessità e non è sempre la scelta necessaria.
Capacità vs. Complessità
Il vantaggio principale dello sputtering RF è la sua capacità di depositare materiali isolanti e dielettrici. Questa capacità è impossibile con i più semplici sistemi CC.
Tuttavia, gli alimentatori RF, le reti di adattamento (matching networks) e la schermatura associata sono significativamente più complessi e costosi rispetto alle loro controparti CC. Ciò aumenta il costo complessivo e l'onere di manutenzione delle apparecchiature.
Sputtering Reattivo
In alcuni casi, viene intenzionalmente aggiunto argon un gas reattivo come azoto o ossigeno. Questo processo, noto come sputtering reattivo, consente agli atomi metallici depositati tramite sputtering di reagire con il gas durante il volo o sul substrato. Questo è un metodo comune per depositare film composti come nitruro di titanio (TiN) o ossido di alluminio (Al2O3).
Fare la Scelta Giusta per il Tuo Obiettivo
La selezione della tecnica di sputtering corretta dipende interamente dal materiale che devi depositare e dai tuoi requisiti di prestazione.
- Se il tuo obiettivo principale è depositare materiali conduttivi (metalli): Un sistema di sputtering CC più semplice ed economico è spesso la scelta superiore.
- Se il tuo obiettivo principale è depositare materiali isolanti (ceramiche, ossidi): Lo sputtering RF non è solo un'opzione; è una necessità.
- Se il tuo obiettivo principale è ottenere alte velocità di deposizione o efficienza di processo: L'incorporazione di magnetron nel tuo sistema CC o RF è la strategia più efficace.
In definitiva, la comprensione di questi principi fondamentali ti consente di scegliere lo strumento giusto per la tua specifica sfida di deposizione di materiali.
Tabella Riassuntiva:
| Aspetto | Dettaglio |
|---|---|
| Frequenza RF Standard | 13,56 MHz |
| Scopo | Sputtering di materiali isolanti/dielettrici |
| Vantaggio Chiave | Previene l'accumulo di carica su target non conduttivi |
| Motivo Normativo | Banda ISM designata dall'ITU per evitare interferenze |
| Motivo Fisico | Equilibrio ottimale per la risposta ionica e la neutralizzazione della carica |
Pronto a scegliere il sistema di sputtering giusto per le sfide specifiche di deposizione dei materiali del tuo laboratorio?
Sia che tu debba depositare metalli conduttivi con un sistema CC economico o che tu necessiti della capacità avanzata di un sistema RF per ceramiche e ossidi isolanti, KINTEK ha l'esperienza e le apparecchiature per supportare i tuoi obiettivi di ricerca e produzione. Le nostre apparecchiature da laboratorio specializzate, inclusi i sistemi di sputtering magnetron RF, sono progettate per fornire alta efficienza e risultati precisi.
Contattaci oggi stesso tramite il nostro [#ContactForm] per discutere il tuo progetto e scoprire come le soluzioni di KINTEK possono migliorare i tuoi processi di deposizione di film sottili.

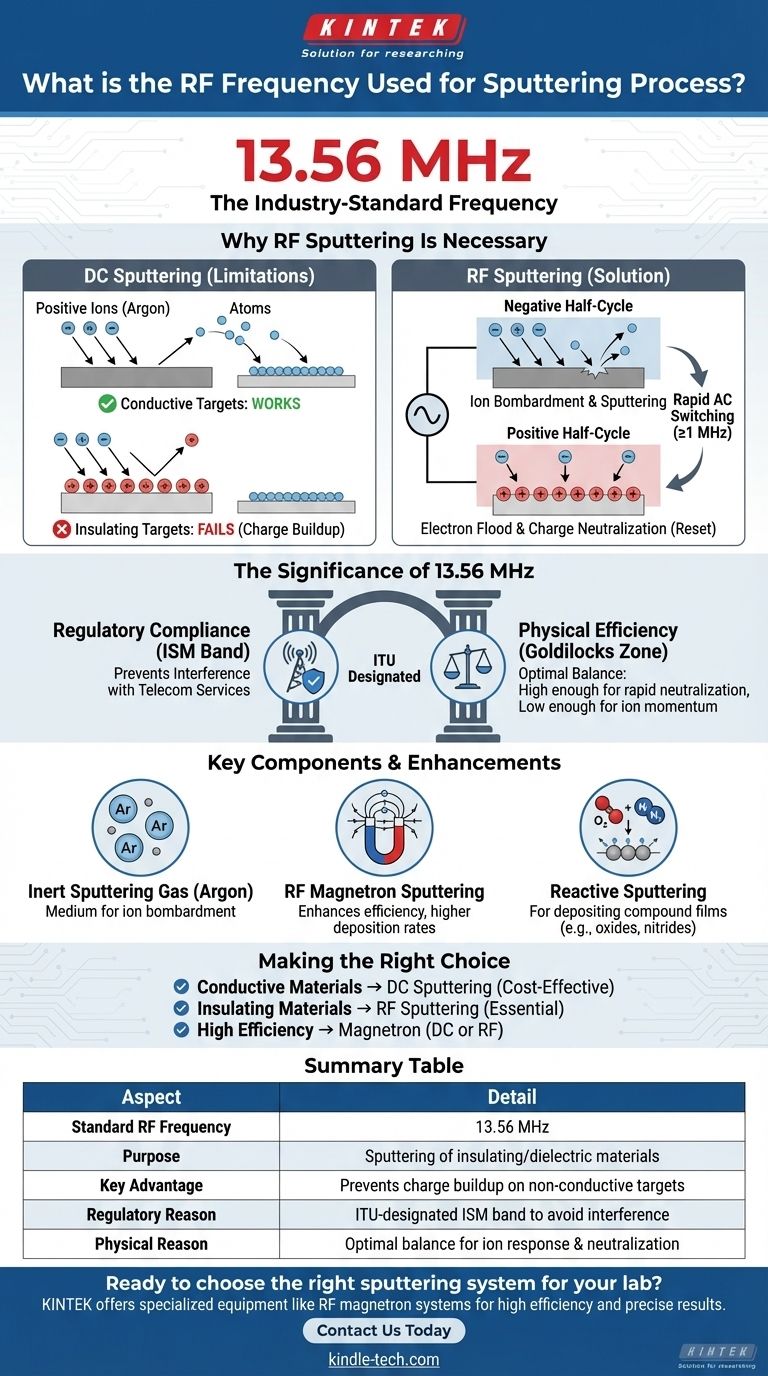

Guida Visiva
