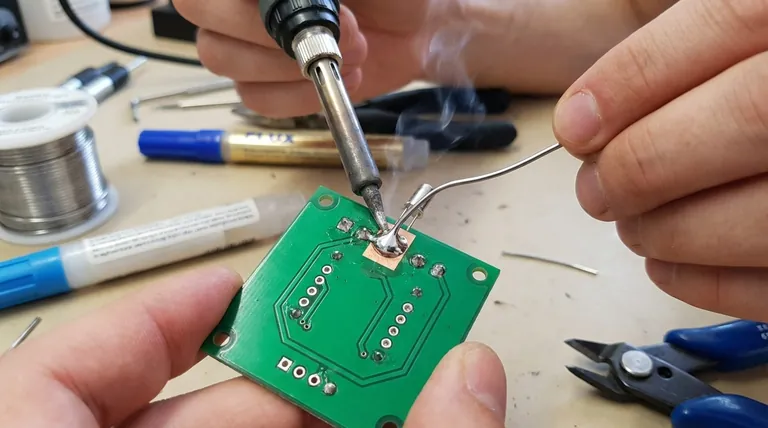

La regola più importante della saldatura è riscaldare la connessione, non la saldatura stessa. Questo principio è la base per creare un legame elettrico forte, affidabile e conduttivo. Quando si applica il saldatore al terminale del componente e al pad di rame contemporaneamente, si consente alla saldatura di fluire nel giunto riscaldato tramite azione capillare, formando un corretto legame metallurgico.
L'obiettivo della saldatura non è solo fondere la saldatura su un componente; è creare una singola connessione elettrica e meccanica unificata. La regola "riscaldare il giunto, non la saldatura" è la tecnica fondamentale che assicura che questo legame si formi effettivamente, prevenendo la causa più comune di guasti elettronici.
Perché "Riscaldare il Giunto" è la Regola d'Oro
Comprendere la fisica di come funziona la saldatura è la chiave per padroneggiare la tecnica. Il saldatore non è un pennello per applicare la saldatura; è uno strumento per gestire il calore.
La Fisica della Bagnatura e del Flusso della Saldatura
La saldatura viene attratta dal calore. Questo processo, chiamato bagnatura, si verifica quando la lega di saldatura fusa si lega chimicamente al metallo del terminale del componente e al pad del circuito stampato.
Affinché si verifichi una corretta bagnatura, entrambe le superfici devono raggiungere la temperatura di fusione della saldatura.
Se si tocca la saldatura con il saldatore e la si "gocciola" semplicemente su una connessione fredda, questa si solidificherà senza legarsi. Ciò crea una connessione fragile e inaffidabile che appare come una pallina appoggiata sulla superficie.
Identificare un Buon Giunto di Saldatura
Un giunto di saldatura corretto, formato riscaldando prima la connessione, è facile da riconoscere. Sarà lucido e liscio.
La saldatura formerà un filetto concavo, simile a una piccola rampa che sale dal pad del circuito stampato al terminale del componente. Questa forma indica che la saldatura ha bagnato entrambe le superfici ed è stata tirata nel giunto.
L'Anatomia di un Giunto di Saldatura Cattivo
Un giunto cattivo, spesso chiamato giunto freddo, è il risultato diretto della violazione della regola d'oro. Apparirà opaco, grumoso o convesso (a forma di palla).
Questi giunti sono meccanicamente deboli ed elettricamente scarsi. Spesso creano connessioni intermittenti notoriamente difficili da diagnosticare, poiché possono funzionare un momento e guastarsi quello successivo.
I Tre Pilastri di un Giunto di Saldatura Perfetto
Sebbene riscaldare il giunto sia la regola numero uno, è supportata da altri due principi critici. Padroneggiare tutti e tre garantirà risultati professionali e ripetibili.
Pilastro 1: La Pulizia è Non Negoziabile
Le superfici metalliche, in particolare il rame, si ossidano rapidamente quando esposte all'aria. Questo sottile strato di ossidazione funge da isolante, impedendo alla saldatura di bagnare la superficie.
Il flusso di saldatura è un agente chimico di pulizia che rimuove questa ossidazione quando viene riscaldato. La maggior parte delle saldature elettroniche ha un nucleo di flusso all'interno, ma applicare una piccola quantità di flusso aggiuntivo sul giunto prima di riscaldarlo migliora notevolmente il risultato.
Pilastro 2: Corretta Applicazione del Calore
Questa è la regola d'oro in azione. Il processo è semplice ed efficiente:
- Stagnare la punta del saldatore pulito con una minuscola quantità di saldatura. Questo migliora il trasferimento di calore.
- Toccare il saldatore nel punto in cui si incontrano il terminale del componente e il pad del circuito stampato.
- Attendere 1-2 secondi affinché il calore si trasferisca in entrambe le parti del giunto.
- Introdurre la saldatura nel giunto, sul lato opposto al saldatore. Dovrebbe fondersi e fluire istantaneamente.
Pilastro 3: Usare la Giusta Quantità di Saldatura
Un errore comune dei principianti è usare troppa saldatura, creando grandi gocce che rischiano di cortocircuitare le connessioni adiacenti.
È necessaria solo abbastanza saldatura per formare un filetto concavo pulito. Una volta che il giunto è stato bagnato correttamente e il filetto è formato, non aggiungere altra saldatura e rimuovere il saldatore. L'intero processo dovrebbe durare solo 3-5 secondi.
Insidie Comuni e Come Evitarle
Anche con le giuste conoscenze, gli errori accadono. Riconoscerli è il primo passo per correggerli e prevenirli.
Il Giunto Freddo
Questo è il guasto più comune, causato dal non aver riscaldato abbastanza il giunto prima di applicare la saldatura. La soluzione è rifonderlo: applicare un po' di flusso, riscaldare correttamente il giunto con il saldatore e lasciare che la saldatura esistente bagni correttamente la connessione.
Sollevamento di un Pad (Troppo Calore)
Il problema opposto è applicare calore troppo a lungo o con troppa pressione. Ciò può indebolire l'adesivo che tiene il pad di rame al circuito stampato, facendolo sollevare.
Sii efficiente. Se la saldatura non fluisce entro pochi secondi, rimuovi il saldatore, lascia raffreddare il giunto e rivaluta la situazione. Il problema è probabilmente la pulizia (aggiungi altro flusso) o un cattivo trasferimento di calore.
Ponti di Saldatura
Ciò si verifica quando un eccesso di saldatura collega accidentalmente due punti adiacenti, creando un cortocircuito. Ciò è solitamente causato dall'uso di troppa saldatura o dal trascinamento del saldatore sui pin.
Per risolvere un ponte, applicare flusso e utilizzare uno stoppino per saldatura (treccia dissaldante) per assorbire l'eccesso di saldatura.
Fare la Scelta Giusta per il Tuo Obiettivo
Applica questa conoscenza fondamentale con un intento specifico per migliorare drasticamente i tuoi risultati.
- Se il tuo obiettivo principale è imparare le basi: Concentrati esclusivamente sul padroneggiare la tecnica del "riscaldare il giunto" finché non diventa memoria muscolare.
- Se il tuo obiettivo principale è riparare apparecchiature elettroniche difettose: Sospetta prima i giunti freddi. Rifondili applicando flusso e riscaldando correttamente il pad e il terminale insieme prima di rimuovere il saldatore.
- Se il tuo obiettivo principale è ottenere un'affidabilità di livello professionale: Integra i tre pilastri: inizia con una pulizia impeccabile, esegui un trasferimento di calore perfetto e usa solo la quantità minima di saldatura necessaria per un filetto concavo pulito.
Padroneggiare questa unica regola fondamentale è la differenza tra sperare che il tuo circuito funzioni e sapere che funzionerà.
Tabella Riassuntiva:
| Aspetto | Giunto Buono (Segue la Regola) | Giunto Cattivo (Viola la Regola) |
|---|---|---|
| Aspetto | Lucido, liscio, filetto concavo | Opaco, grumoso, convesso (a forma di palla) |
| Resistenza | Legame metallurgico forte e affidabile | Connessione fragile e inaffidabile |
| Conducibilità Elettrica | Eccellente | Scarsa, spesso intermittente |
| Causa Comune | Riscaldare prima il pad e il terminale | Applicare la saldatura direttamente sul saldatore |
