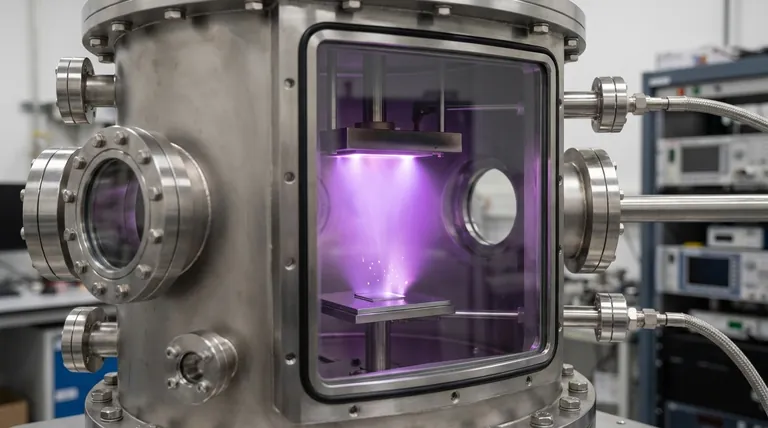

Lo sputtering è una tecnica di deposizione fisica da vapore (PVD) ampiamente utilizzata per creare film sottili o rivestimenti su substrati.Comporta l'espulsione di atomi da un materiale bersaglio grazie al bombardamento di particelle ad alta energia, in genere ioni provenienti da un plasma.Gli atomi espulsi si depositano poi su un substrato, formando un film sottile.Il processo è utilizzato in diversi settori industriali, tra cui quello dei semiconduttori, dei dispositivi ottici e della microelettronica, grazie alla sua precisione, versatilità e capacità di lavorare con un'ampia gamma di materiali.Le fonti dello sputtering sono principalmente legate ai meccanismi e alle apparecchiature utilizzate per generare il plasma e all'energia necessaria per staccare gli atomi dal materiale bersaglio.

Punti chiave spiegati:

1. Generazione di plasma come fonte primaria:

   • Lo sputtering si basa sulla generazione di un plasma, fonte fondamentale delle particelle energetiche necessarie per il processo.Il plasma viene in genere creato introducendo un gas controllato, come l'argon, in una camera a vuoto e applicando una carica elettrica a un catodo.Questo ionizza gli atomi del gas, creando ioni con carica positiva che vengono accelerati verso il materiale bersaglio.

2. Bombardamento del materiale bersaglio:

   • Gli ioni energetici del plasma si scontrano con il materiale bersaglio, trasferendo la loro energia e provocando l'espulsione di atomi o molecole dalla superficie del bersaglio.Questo processo è il meccanismo centrale dello sputtering ed è influenzato da fattori quali l'energia degli ioni, la massa del materiale bersaglio e l'angolo di incidenza.

3. Tipi di tecniche di sputtering:

   • Sono state sviluppate diverse tecniche di sputtering per ottimizzare il processo per applicazioni specifiche.Queste includono:
     • RF Magnetron Sputtering:Questo metodo utilizza la potenza della radiofrequenza (RF) per generare plasma, consentendo lo sputtering di materiali non conduttivi.È particolarmente utile per depositare film dielettrici e di nitruro nella microelettronica.
     • Sputtering a magnetrone in corrente continua:Utilizza una fonte di alimentazione a corrente continua (DC), che la rende adatta ai materiali conduttivi.Offre tassi di deposizione elevati e un controllo preciso del processo.
     • Sputtering reattivo:Consiste nell'introdurre gas reattivi (ad esempio, ossigeno o azoto) nella camera per creare film composti, come ossidi o nitruri, durante la deposizione.

4. Fonti di energia per lo sputtering:

   • L'energia necessaria per lo sputtering è fornita dall'energia elettrica applicata al catodo.Questa energia determina la velocità e la forza d'impatto degli ioni, che a sua volta influenza la velocità e la qualità della deposizione del film sottile.Il livello di energia delle particelle di rivestimento può variare da decine a migliaia di elettronvolt, a seconda dell'applicazione.

5. Applicazioni e versatilità dei materiali:

   • Lo sputtering è utilizzato in diversi settori industriali grazie alla sua capacità di depositare film sottili con uno spessore e una composizione precisi.È comunemente impiegato in:
     • Produzione di semiconduttori per la creazione di circuiti integrati.
     • Rivestimenti ottici per migliorare la riflettività o ridurre l'abbagliamento.
     • Produzione di pannelli solari per depositare strati conduttivi e protettivi.
   • La tecnica è compatibile con un'ampia gamma di materiali, tra cui metalli, ceramiche e polimeri, il che la rende estremamente versatile.

6. Vantaggi rispetto ad altri metodi di deposizione di film sottili:

   • Rispetto alla deposizione chimica da vapore (CVD), lo sputtering è un processo puramente fisico che non prevede reazioni chimiche.Questo lo rende adatto a depositare materiali sensibili alle alte temperature o agli ambienti reattivi.Inoltre, lo sputtering offre un migliore controllo dell'uniformità e dell'adesione del film.

7. Ricerca e progressi in corso:

   • La tecnologia dello sputtering continua a evolversi con progressi nella generazione del plasma, nella progettazione dei materiali di destinazione e nell'ottimizzazione del processo.Questi sviluppi mirano a migliorare i tassi di deposizione, a ridurre i costi e ad ampliare la gamma di materiali e applicazioni dello sputtering.

In sintesi, le fonti dello sputtering sono radicate nella generazione di plasma e nel trasferimento di energia dagli ioni al materiale bersaglio.Il processo è altamente adattabile, con varie tecniche e fonti di energia adattate a specifiche applicazioni, che lo rendono una pietra miliare delle moderne tecnologie di deposizione di film sottili.

Tabella riassuntiva:

Aspetto chiave	Descrizione
Generazione di plasma	Creata dalla ionizzazione di un gas (ad es. argon) in una camera a vuoto mediante una carica elettrica.
Bombardamento del materiale bersaglio	Gli ioni energetici si scontrano con il bersaglio, espellendo gli atomi per la formazione del film sottile.
Tecniche di sputtering	Include magnetron RF, magnetron DC e sputtering reattivo per vari materiali.
Fonti di energia	La potenza elettrica applicata al catodo determina l'energia degli ioni e la qualità della deposizione.
Applicazioni	Utilizzato nei semiconduttori, nei rivestimenti ottici e nei pannelli solari per ottenere film sottili di precisione.
Vantaggi	Controllo superiore sull'uniformità del film, sull'adesione e sulla compatibilità con i materiali sensibili.
