Quali sono i componenti di una pressa per forgiatura? Comprendere i sistemi fondamentali per la formatura dei metalli

Nella sua essenza, una pressa per forgiatura è una macchina che modella il metallo tramite forza di compressione. I suoi componenti principali possono essere raggruppati in quattro sistemi chiave: il telaio strutturale che fornisce rigidità, il sistema di azionamento che genera potenza, l'assieme della slitta che trasmette questa potenza e gli utensili che eseguono la formatura effettiva. Sebbene i progetti varino, questi elementi fondamentali lavorano in concerto per erogare una forza immensa e controllata.

Una pressa per forgiatura non è solo un insieme di parti, ma un sistema integrato progettato per erogare e resistere a forze enormi. Comprendere come interagiscono la struttura, la fonte di alimentazione e gli utensili è essenziale per afferrare la sua funzione e le sue capacità.

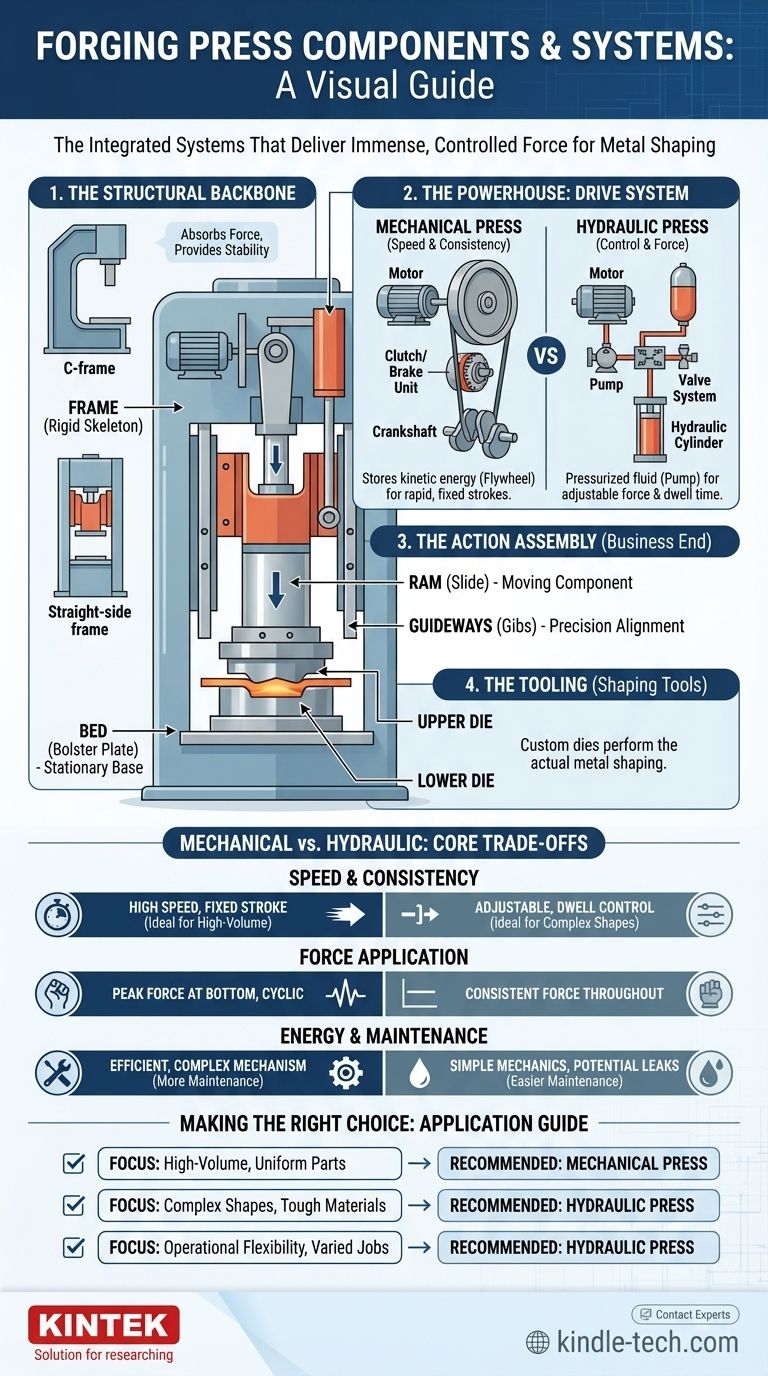

L'Anatomia di una Pressa per Forgiatura

Una pressa per forgiatura si comprende meglio scomponendola nei suoi sistemi funzionali principali. Ogni sistema contiene diversi componenti critici essenziali per il processo di forgiatura.

La Spina Dorsale Strutturale: Telaio e Basamento

Il telaio è lo scheletro della pressa, responsabile dell'assorbimento delle immense forze generate durante il funzionamento.

• Telaio (Frame): Questa è la struttura principale della pressa. I design più comuni sono il telaio a C (che offre accesso aperto su tre lati) e il telaio a montanti diritti (che fornisce rigidità e precisione superiori per la forgiatura pesante).
• Basamento (o Piastra di Appoggio - Bolster Plate): Il basamento è la base fissa della pressa dove è montato lo stampo di forgiatura inferiore. Deve essere perfettamente piano e sufficientemente robusto per sostenere l'intera forza dell'operazione senza deflessione.

La Centrale Elettrica: Sistema di Azionamento e Trasmissione

Questo sistema crea l'energia necessaria per la forgiatura. I componenti differiscono significativamente tra i due tipi principali di presse: meccaniche e idrauliche.

• Motore Elettrico: Il motore primo per quasi tutte le presse moderne, fornisce l'energia rotazionale iniziale.
• Volano (Pressa Meccanica): In una pressa meccanica, il motore fa girare un volano massiccio, che immagazzina energia cinetica. Questa energia immagazzinata viene rilasciata in un'esplosione durante la corsa di forgiatura.
• Frizione e Freno (Pressa Meccanica): La frizione collega il volano alla trasmissione, avviando la corsa della pressa. Il freno la disconnette, arrestando il martinetto con precisione al culmine della sua corsa.
• Albero a Gomiti o Trasmissione Eccentrica (Pressa Meccanica): Questo meccanismo converte il moto rotatorio del volano e della frizione nel moto alternativo (su e giù) del martinetto.
• Sistema Idraulico (Pressa Idraulica): In una pressa idraulica, il motore aziona una pompa che pressurizza il fluido idraulico. Questo fluido viene immagazzinato in un accumulatore e controllato da una serie di valvole per azionare il cilindro principale.

L'Assieme di Azione: Martinetto e Utensili

Questa è la "parte operativa" della pressa, dove la forza viene applicata al pezzo da lavorare.

• Martinetto (o Slitta - Ram/Slide): Il martinetto è il componente mobile della pressa che si muove su e giù. Sostiene lo stampo di forgiatura superiore e deve essere guidato con estrema precisione da guide (gibs) per garantire l'allineamento.
• Biella (Pressa Meccanica - Pitman Arm): Questo braccio collega l'albero a gomiti al martinetto, guidandone il movimento verticale.
• Cilindro Idraulico (Pressa Idraulica): Un grande assieme di pistone e cilindro aziona il martinetto. La forza applicata è direttamente proporzionale alla pressione idraulica e all'area superficiale del pistone.
• Stampi (Superiore e Inferiore): Questi sono gli utensili personalizzati montati sul martinetto e sul basamento. Le loro cavità contengono l'impronta negativa della parte forgiata finale. Sono costruiti in acciaio per utensili altamente durevole per resistere a impatti ripetuti e alte temperature.

Meccanica vs. Idraulica: Comprendere i Compromessi Fondamentali

La scelta tra una pressa meccanica e una idraulica è guidata dai componenti dei loro sistemi di azionamento, che creano vantaggi e svantaggi operativi distinti.

Velocità e Coerenza della Corsa

Una pressa meccanica è definita dalla sua corsa di lunghezza fissa e dall'alta velocità operativa. Il sistema a volano è progettato per cicli rapidi e ripetibili, rendendola ideale per la produzione ad alto volume di pezzi relativamente semplici.

Controllo della Forza e del Tempo di Permanenza (Dwell Time)

Una pressa idraulica offre un controllo superiore. La forza può essere applicata costantemente durante l'intera corsa, e la lunghezza della corsa, la velocità e il tempo di permanenza (il tempo in cui lo stampo rimane chiuso sotto pressione) sono tutti completamente regolabili. Ciò la rende adatta per forme complesse, operazioni di imbutitura profonda e materiali difficili da formare.

Energia e Manutenzione

Le presse meccaniche sono generalmente più efficienti dal punto di vista energetico per il lavoro continuo ad alta velocità poiché sfruttano l'energia immagazzinata del volano. Tuttavia, la loro complessità (frizione, freno, albero a gomiti) può portare a maggiori esigenze di manutenzione.

Le presse idrauliche possono consumare più energia poiché la pompa spesso funziona continuamente, ma il loro design meccanico più semplice (meno parti mobili) può facilitare la manutenzione. Le perdite nel sistema idraulico sono una preoccupazione primaria.

Fare la Scelta Giusta per la Tua Applicazione

Comprendere i componenti e la loro interazione consente di scegliere lo strumento giusto per il lavoro.

• Se la tua priorità principale è la produzione ad alto volume di pezzi uniformi: Una pressa meccanica è superiore grazie alla sua velocità e al ciclo di corsa costante.
• Se la tua priorità principale è la formatura di forme complesse o materiali difficili: Una pressa idraulica offre il controllo necessario su forza, velocità e tempo di permanenza.
• Se la tua priorità principale è la flessibilità operativa per lavori diversi: Una pressa idraulica fornisce la regolabilità necessaria per gestire una gamma più ampia di geometrie dei pezzi e tipi di materiali.

In definitiva, i componenti di una pressa per forgiatura sono un riflesso diretto della sua funzione prevista e della sua filosofia operativa.

Tabella Riassuntiva:

Sistema di Componenti	Parti Chiave	Funzione Primaria
Telaio Strutturale	Telaio (a C o a Montanti Dritti), Basamento/Piastra di Appoggio	Fornisce rigidità e assorbe le immense forze di forgiatura.
Sistema di Azionamento	Motore Elettrico, Volano, Frizione/Freno, Albero a Gomiti (Meccanica) o Pompa Idraulica, Cilindro, Valvole (Idraulica)	Genera e trasmette la potenza necessaria per la corsa di forgiatura.
Assieme del Martinetto	Martinetto/Slitta, Guide (Gibs), Biella (Meccanica) o Cilindro Idraulico (Idraulica)	Trasmette la forza dal sistema di azionamento agli utensili con precisione.
Utensili	Stampi Superiori e Inferiori	Utensili personalizzati che eseguono la formatura effettiva del pezzo metallico.
