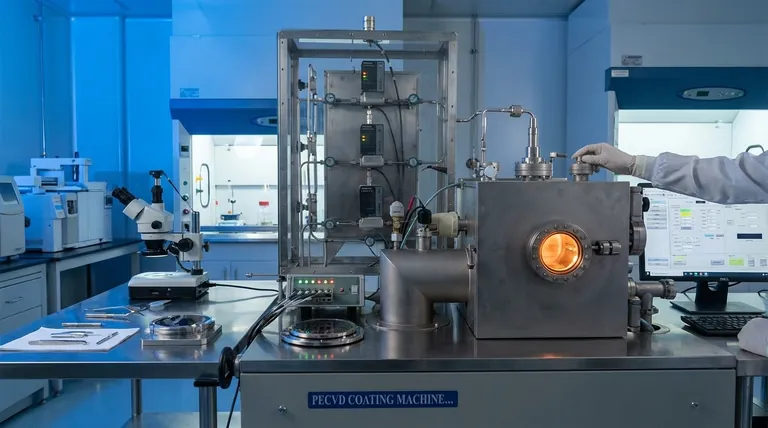

Nella sua essenza, la deposizione chimica da vapore (CVD) è una tecnologia fondamentale per creare film sottili ad alte prestazioni. È utilizzata prevalentemente nell'industria dei semiconduttori per costruire microchip, ma le sue applicazioni si estendono anche alla creazione di rivestimenti protettivi per utensili, componenti ottici avanzati e persino celle solari. Il processo prevede l'uso di precursori chimici gassosi per depositare un materiale solido, strato dopo strato atomico, su un substrato.
Il vero valore della CVD risiede nel suo controllo impareggiabile sulla deposizione dei materiali a livello atomico. Questa precisione consente di creare strati perfettamente uniformi e di elevata purezza su superfici complesse, una capacità fondamentale per l'elettronica moderna e la scienza dei materiali.
Le fondamenta dell'elettronica moderna
L'applicazione più significativa della CVD è nella fabbricazione dei dispositivi a semiconduttore. Il processo non è solo una parte della produzione di chip; è una fase essenziale che rende possibile la microelettronica moderna.
Costruire il microchip strato dopo strato
La CVD viene utilizzata per depositare film sottili isolanti (dielettrici) e conduttivi critici sui wafer di silicio. Materiali come il biossido di silicio e il nitruro di silicio vengono depositati per isolare elettricamente i miliardi di transistor su un singolo chip, prevenendo cortocircuiti.
Riempire spazi vuoti intricati
Man mano che i microchip diventano più complessi, le loro strutture fisiche contengono trincee e spazi vuoti microscopici. La CVD è un processo "non in linea di vista", il che significa che il vapore chimico può raggiungere e rivestire uniformemente ogni superficie, indipendentemente dalla sua complessità. Ciò garantisce una copertura completa e uniforme, fondamentale per l'affidabilità del dispositivo.
Migliorare le proprietà dei materiali oltre l'elettronica
Sebbene centrale per i semiconduttori, le capacità uniche della CVD sono sfruttate in numerose altre industrie ad alta tecnologia per conferire ai materiali proprietà che non possiedono naturalmente.
Creare resistenza all'usura e alla corrosione
La CVD viene utilizzata per applicare rivestimenti ultra-duri e chimicamente inerti a utensili industriali, impianti medici e componenti meccanici. Questi rivestimenti aumentano drasticamente la durata, riducono l'attrito e proteggono il materiale sottostante da ambienti ostili.
Rivestimenti ottici e fotovoltaici avanzati
Nelle industrie ottiche e optoelettroniche, la CVD viene utilizzata per depositare film sottili che controllano la riflessione e la trasmissione della luce. Ciò è fondamentale per creare lenti antiriflesso, specchi ad alte prestazioni e gli strati funzionali all'interno dei pannelli solari (fotovoltaico).
Fabbricazione di materiali nuovi
La precisione della CVD consente la "crescita" di materiali avanzati a bassa dimensionalità. È un metodo primario per produrre strutture come nanotubi di carbonio, polveri e materiali compositi, che possiedono proprietà elettroniche e meccaniche uniche e preziose.
Perché la CVD è il processo preferito
Esistono altri metodi di deposizione, ma la CVD viene scelta quando determinate caratteristiche sono irrinunciabili. I suoi vantaggi sono direttamente collegati alla natura fondamentale del processo.
Conformità e uniformità senza pari
Poiché la CVD utilizza un gas per depositare il materiale, riveste tutte le superfici esposte con uno strato perfettamente uniforme. Questa capacità di creare un rivestimento conforme su forme tridimensionali complesse è il suo vantaggio più potente ed è estremamente difficile da ottenere con altri processi.
Controllo preciso dello spessore
Il processo consente un controllo squisito sullo spessore del film depositato. Gli ingegneri possono specificare uno strato che va da un singolo foglio di atomi a diversi micron di spessore, consentendo la messa a punto precisa delle proprietà elettriche, ottiche o meccaniche di un componente.
Elevata purezza e versatilità
Le reazioni chimiche indotte termicamente, intrinseche alla CVD, producono film di eccezionale elevata purezza. Inoltre, il processo è incredibilmente versatile e può essere adattato per depositare una vasta gamma di elementi e composti, dai metalli alle ceramiche.
Come la CVD si applica a obiettivi specifici
La decisione di utilizzare la CVD è guidata dal risultato desiderato per il prodotto finale.
- Se il tuo obiettivo principale è la produzione di massa di microelettronica complessa: la CVD è lo standard essenziale per depositare gli strati isolanti e conduttivi uniformi e di elevata purezza che rendono funzionali i chip moderni.
- Se il tuo obiettivo principale è migliorare la durata dei componenti meccanici: la CVD fornisce una resistenza superiore all'usura e alla corrosione rivestendo i componenti con film duri e inerti che ne estendono la vita operativa.
- Se il tuo obiettivo principale è sviluppare materiali o ottiche di nuova generazione: la CVD offre la precisione a livello atomico necessaria per far crescere strutture avanzate come i nanotubi di carbonio o per creare rivestimenti ottici specializzati.
In definitiva, la CVD è il processo abilitante per qualsiasi applicazione che richieda un controllo assoluto sulla struttura e sulle proprietà della superficie di un materiale.
Tabella riassuntiva:
| Area di applicazione | Casi d'uso chiave della CVD |
|---|---|
| Semiconduttori | Deposizione di strati isolanti e conduttivi sui microchip |
| Utensili e componenti | Applicazione di rivestimenti ultra-duri e resistenti all'usura |
| Ottica e fotovoltaico | Creazione di strati antiriflesso e di controllo della luce |
| Materiali avanzati | Crescita di nanotubi di carbonio e strutture composite |
