In sintesi, l'evaporazione a fascio elettronico e la litografia a fascio elettronico sono processi fondamentalmente diversi, utilizzati per scopi completamente distinti nella nanofabbricazione. La litografia a fascio elettronico è una tecnica di modellazione utilizzata per disegnare un design su scala nanometrica, mentre l'evaporazione a fascio elettronico è una tecnica di deposizione utilizzata per rivestire una superficie con un film sottile di materiale. Non sono alternative; spesso vengono utilizzate in sequenza per creare un dispositivo finale.
Il modo più semplice per comprendere la differenza è con un'analogia: la litografia a fascio elettronico è come disegnare uno stencil, mentre l'evaporazione a fascio elettronico è come spruzzare vernice su quello stencil per riempire il disegno. Uno crea il modello, l'altro aggiunge il materiale.
Cos'è la Litografia a Fascio Elettronico? (La Fase di Modellazione)
La litografia a fascio elettronico (e-beam) è un metodo per creare modelli estremamente piccoli su una superficie. La sua funzione principale è definire dove il materiale dovrebbe o non dovrebbe trovarsi in una fase successiva.
L'Obiettivo: Creare uno Stencil su Scala Nanometrica
L'obiettivo della litografia e-beam non è aggiungere o rimuovere materiale di per sé, ma alterare le proprietà chimiche di un rivestimento speciale chiamato resist. Questo crea un modello per la successiva elaborazione.
Il Processo: Un Fascio Focalizzato e un Resist
Innanzitutto, un substrato (come un wafer di silicio) viene rivestito con uno strato sottile di un polimero sensibile agli elettroni, il resist. Un fascio di elettroni altamente focalizzato e controllato da computer scansiona la superficie, disegnando un modello esponendo aree specifiche di questo resist.
Il Risultato: Un Modello Solubile
Il fascio elettronico modifica la struttura chimica del resist, rendendo le aree esposte più o meno solubili in un solvente di sviluppo. Dopo lo sviluppo, uno stencil modellato di resist rimane sul substrato, pronto per la successiva fase di fabbricazione.
Cos'è l'Evaporazione a Fascio Elettronico? (La Fase di Deposizione)
L'evaporazione a fascio elettronico (e-beam) è un tipo di Deposizione Fisica da Vapore (PVD). Il suo unico scopo è depositare uno strato sottile e uniforme di un materiale sorgente su un substrato.
L'Obiettivo: Aggiungere un Film Sottile di Materiale
L'obiettivo è prendere un materiale sorgente solido, come oro, titanio o biossido di silicio, e trasformarlo in un vapore che riveste tutto all'interno di una camera a vuoto, incluso il substrato modellato.
Il Processo: Vaporizzazione di un Materiale Sorgente
All'interno di una camera ad alto vuoto, un fascio di elettroni ad alta energia viene generato da un filamento di tungsteno caldo. Campi magnetici guidano e focalizzano questo fascio su un crogiolo contenente il materiale sorgente. L'intensa energia del fascio riscalda il materiale fino a quando non si scioglie e evapora (o sublima).
Il Risultato: Un Rivestimento Uniforme
Questi atomi vaporizzati viaggiano in linee rette attraverso il vuoto, finendo per atterrare e aderire al substrato, che è posizionato sopra la sorgente. Ciò si traduce in un film sottile e uniforme del materiale che copre l'intera superficie.
Come Lavorano Insieme: Un Flusso di Lavoro Comune
Per risolvere la confusione principale, è fondamentale capire come questi due processi vengono utilizzati insieme in una tecnica comune chiamata lift-off.
Fase 1: Modellazione con Litografia E-Beam
Si inizia con un substrato rivestito di resist e si utilizza la litografia e-beam per creare il modello desiderato in quello strato di resist. Questo lascia uno stencil polimerico.
Fase 2: Deposizione con Evaporazione E-Beam
Il substrato modellato viene quindi posto in un evaporatore e-beam. Un film sottile di metallo (ad esempio, oro) viene depositato sull'intera superficie, rivestendo sia la parte superiore dello stencil di resist che le aree esposte del substrato.
Fase 3: Esecuzione del Lift-Off
Infine, il substrato viene posto in un solvente che dissolve il resist rimanente. Man mano che lo stencil di resist si scioglie, porta via con sé il metallo che si trovava sopra di esso, "sollevando" il materiale indesiderato.
Questo lascia solo il metallo che è stato depositato direttamente sul substrato, corrispondente perfettamente al modello originariamente disegnato con il fascio elettronico.
Comprendere i Compromessi: Perché Esiste la Confusione
La confusione tra queste due tecniche è comprensibile, poiché entrambe usano il termine "fascio elettronico". Tuttavia, le proprietà e la funzione del fascio in ciascun processo sono completamente diverse.
L'Elemento Comune: Il Fascio Elettronico
Entrambi i processi utilizzano un fascio di elettroni come strumento primario. Questa terminologia condivisa è la principale fonte di incomprensione.
Diverse Proprietà del Fascio: Focalizzato vs. Ampio
Nella litografia, il fascio è estremamente stretto e finemente focalizzato (pochi nanometri di larghezza) per "scrivere" con alta precisione. Nell'evaporazione, il fascio è molto più ampio e viene utilizzato come potente fonte di calore per fondere una vasta area di materiale sorgente.
Diversi Scopi: Scrittura vs. Riscaldamento
Lo scopo del fascio nella litografia è fornire una dose precisa di energia per modificare la chimica di un polimero. Lo scopo del fascio nell'evaporazione è fornire una massiccia quantità di energia termica per vaporizzare un materiale sfuso.
Scegliere la Soluzione Giusta per il Tuo Obiettivo
La scelta del processo giusto dipende interamente da ciò che si sta cercando di realizzare nel proprio flusso di lavoro di fabbricazione.
- Se il tuo obiettivo principale è creare un modello ad alta risoluzione: Devi usare la litografia a fascio elettronico per definire le caratteristiche sul tuo substrato rivestito di resist.
- Se il tuo obiettivo principale è depositare un materiale ad alta purezza e alto punto di fusione: L'evaporazione a fascio elettronico è un'ottima scelta per creare il tuo film sottile.
- Se il tuo obiettivo principale è creare una nanostruttura finale modellata: Utilizzerai entrambe le tecniche, iniziando con la litografia per creare lo stencil e proseguendo con l'evaporazione e il lift-off per formare la struttura.
In definitiva, queste non sono tecnologie concorrenti ma strumenti complementari nel kit di strumenti della nanofabbricazione, ciascuno perfettamente progettato per una fase specifica nella creazione di dispositivi microscopici.
Tabella Riepilogativa:
| Caratteristica | Litografia a Fascio Elettronico | Evaporazione a Fascio Elettronico |
|---|---|---|
| Funzione Primaria | Modellazione (crea uno stencil su scala nanometrica) | Deposizione (aggiunge un film sottile di materiale) |
| Obiettivo del Processo | Alterare la chimica del resist per definire i modelli | Vaporizzare e depositare il materiale sorgente |
| Uso del Fascio | Finemente focalizzato per scrittura ad alta precisione | Fascio ampio per riscaldamento ad alta energia |
| Applicazione Comune | Creazione del modello di design iniziale | Rivestimento del substrato con materiale |
| Risultato Finale | Strato di resist modellato sul substrato | Film sottile uniforme sul substrato |
Pronto ad Avanzare il Tuo Processo di Nanofabbricazione?
Comprendere i ruoli distinti della modellazione e della deposizione è cruciale per una fabbricazione di dispositivi di successo. Sia che tu stia definendo modelli intricati con la litografia o depositando film sottili ad alta purezza, avere l'attrezzatura giusta è fondamentale.
KINTEK è specializzata in attrezzature e materiali di consumo di precisione per laboratorio, soddisfacendo le esigenze esigenti dei laboratori di nanotecnologia e scienza dei materiali. La nostra gamma di soluzioni supporta ogni fase del tuo flusso di lavoro, dalla modellazione iniziale alla deposizione finale.
Lasciaci aiutarti a raggiungere risultati superiori:
- Sistemi di modellazione ad alta risoluzione per definire i tuoi design su scala nanometrica.
- Sistemi di evaporazione affidabili per depositare film sottili di alta qualità e uniformi.
- Supporto esperto e materiali di consumo per mantenere il tuo laboratorio efficiente.
Contattaci oggi per discutere come le nostre attrezzature possono migliorare la tua ricerca e sviluppo. I nostri esperti sono pronti ad aiutarti a selezionare gli strumenti perfetti per la tua specifica applicazione.
Contatta subito il nostro team →

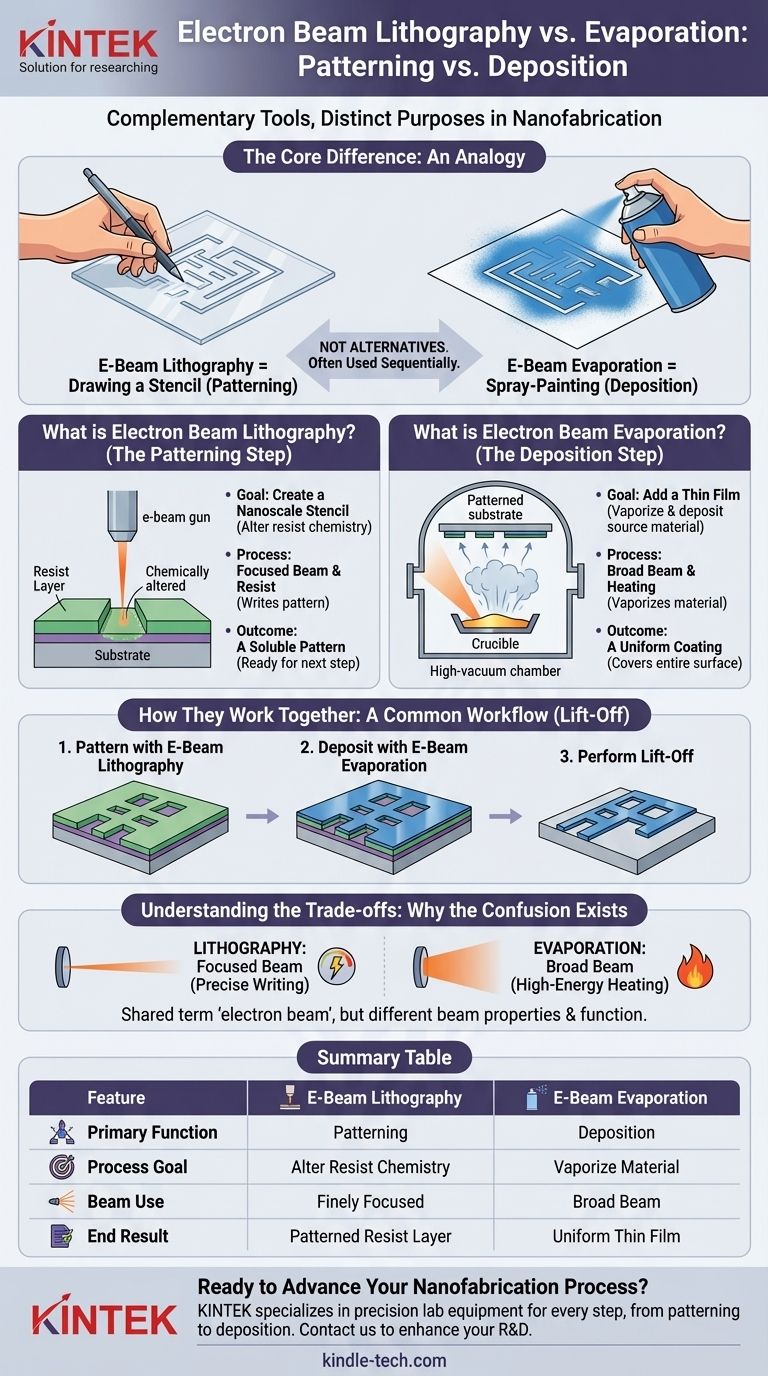

Guida Visiva
