In fondo, gli svantaggi di uno stampo a tre piastre derivano tutti dalla sua maggiore complessità meccanica rispetto a un design più semplice a due piastre. I principali svantaggi sono costi di produzione significativamente più elevati, tempi di consegna più lunghi e maggiori esigenze operative. Questi fattori derivano dai componenti aggiuntivi e dalle azioni più intricate richieste per il funzionamento dello stampo.
Uno stampo a tre piastre introduce costi iniziali e complessità più elevati in cambio di una maggiore libertà di progettazione nella gating del pezzo e del significativo beneficio a lungo termine della separazione automatica del canale di colata. La chiave è capire se questo compromesso è giustificato per la tua specifica applicazione.
Perché uno stampo a tre piastre è più complesso
Per comprendere gli svantaggi, devi prima capire la fondamentale differenza strutturale. A differenza di uno stampo a due piastre che si separa in un'unica linea di giunzione, uno stampo a tre piastre è progettato per aprirsi in due fasi.
La piastra "canale di colata" aggiuntiva

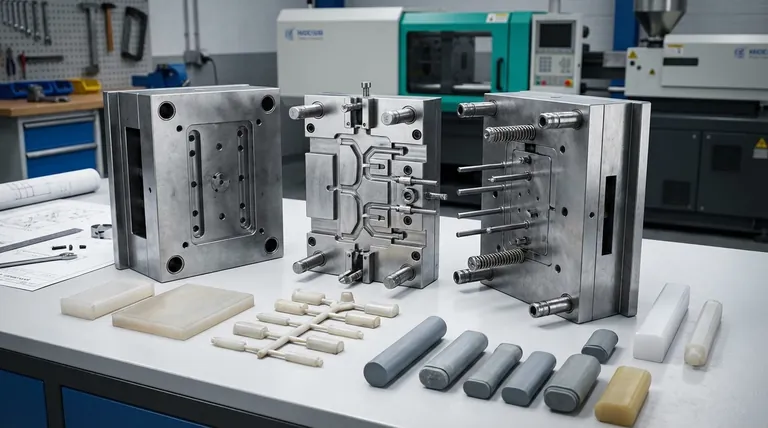

Uno stampo a tre piastre è costituito da un lato fisso, un lato mobile e una piastra centrale "estrattore canale di colata". Lo scopo esclusivo di questa terza piastra è quello di alloggiare e quindi separare il sistema di canali di colata dai pezzi stampati. Questa piastra extra, lavorata con precisione, è la fonte primaria del costo e del peso aggiuntivi.
Azione meccanica intricata
Lo stampo richiede una sequenza più complessa per funzionare. I tiranti creano prima uno spazio per rompere i punti di iniezione, e poi un'azione separata apre completamente la linea di giunzione per espellere il pezzo. Questo movimento a più stadi richiede più componenti, tempistiche precise e una corsa della pressa più lunga.
Aumento dell'altezza e del peso dello stampo
L'aggiunta della piastra del canale di colata e dei suoi meccanismi associati aumenta direttamente l'altezza e il peso complessivi dello stampo. Ciò non solo aumenta il costo della materia prima e della lavorazione, ma potrebbe anche richiedere una pressa a iniezione più grande e robusta per gestire l'attrezzatura.
Gli svantaggi in dettaglio
La complessità intrinseca del design a tre piastre si traduce direttamente in diversi svantaggi tangibili durante la produzione e il funzionamento.
Costi di produzione e lavorazione più elevati
Questo è lo svantaggio più significativo. Il costo è più elevato non solo per l'acciaio aggiuntivo, ma per la lavorazione di precisione supplementare richiesta per la piastra del canale di colata, i complessi canali di colata e i meccanismi (come tiranti e fermi) che controllano l'apertura a due stadi.
Tempi di consegna più lunghi
Maggiore complessità significa più tempo di progettazione, più tempo di lavorazione e più tempo per l'assemblaggio e il collaudo. Ogni componente e meccanismo aggiuntivo aggiunge ore al processo di costruzione dello stampo, prolungando il tempo di consegna prima che la produzione possa iniziare.
Tempo di ciclo aumentato
Anche se non sempre, uno stampo a tre piastre può avere un tempo di ciclo più lungo. La pressa deve aprirsi ulteriormente per accogliere le due linee di giunzione separate, il che aggiunge qualche istante a ogni ciclo. Su una produzione di milioni di pezzi, questo può influire sulla produzione complessiva.
Maggiori esigenze di manutenzione
Più parti in movimento significano più punti di potenziale usura e guasto. I meccanismi che controllano la piastra del canale di colata richiedono ispezioni e manutenzioni regolari per garantire che lo stampo continui a funzionare in modo affidabile. Un canale di colata bloccato può arrestare completamente la produzione.
Comprendere i compromessi: perché scegliere uno?
Dati questi chiari svantaggi, la decisione di utilizzare uno stampo a tre piastre è sempre un compromesso calcolato. Gli ingegneri accettano questi inconvenienti per ottenere vantaggi specifici e cruciali.
Il vantaggio del gating flessibile
Il vantaggio principale è la capacità di utilizzare punti di iniezione a spillo e posizionarli quasi ovunque sulla superficie del pezzo, incluso il centro. Questo è impossibile con uno stampo standard a due piastre ed è fondamentale per ottenere un riempimento bilanciato in pezzi complessi e per ragioni estetiche, poiché il segno del punto di iniezione è molto piccolo.
Il vantaggio dello sgraffio automatico
Questo è il principale beneficio operativo. L'azione di apertura a due stadi dello stampo separa automaticamente il sistema di canali di colata dai pezzi. Questo sgraffio automatico elimina la necessità di un'operazione secondaria (manuale o robotica) per separare i pezzi dal canale di colata, risparmiando significativi costi di manodopera nella produzione ad alto volume.
Fare la scelta giusta per il tuo progetto
La scelta tra uno stampo a due piastre e uno a tre piastre dipende interamente dalle priorità del tuo progetto.
- Se il tuo obiettivo principale è minimizzare i costi iniziali e la complessità: Uno stampo a due piastre è la scelta superiore, specialmente per pezzi in cui un'iniezione laterale è accettabile o per produzioni a basso volume.
- Se il tuo obiettivo principale è la qualità e l'estetica del pezzo: Uno stampo a tre piastre è spesso necessario per ottenere la finitura estetica desiderata o un flusso bilanciato posizionando piccoli punti di iniezione in posizioni ottimali e non visibili.
- Se il tuo obiettivo principale è la produzione automatizzata ad alto volume: I risparmi a lungo termine sulla manodopera derivanti dallo sgraffio automatico di uno stampo a tre piastre possono facilmente giustificare il suo investimento iniziale più elevato.
Comprendere questi fattori contrastanti ti consente di selezionare l'architettura dello stampo che si allinea veramente agli obiettivi finanziari e tecnici specifici del tuo progetto.
Tabella riassuntiva:
| Svantaggio | Impatto chiave |
|---|---|
| Costo di produzione più elevato | Più acciaio, lavorazioni complesse e componenti aggiuntivi. |
| Tempo di consegna più lungo | Aumento del tempo di progettazione, lavorazione e assemblaggio. |
| Tempo di ciclo aumentato | Corsa della pressa più lunga per l'apertura a due stadi. |
| Manutenzione più elevata | Più parti in movimento aumentano il potenziale di usura e guasto. |
