Il rilevamento di una perdita di vuoto richiede un approccio sistematico, che spazia dai semplici test di pressione all'uso di apparecchiature altamente sensibili. I metodi più comuni prevedono l'osservazione dei cambiamenti di pressione in un sistema isolato, l'applicazione di una sostanza di prova come un solvente sui punti di perdita sospetti e l'osservazione della reazione di un manometro, oppure l'uso di un gas tracciante come l'elio con uno spettrometro di massa per il rilevamento ad alta precisione.
La sfida principale nel rilevamento delle perdite di vuoto non è semplicemente trovare la perdita, ma scegliere un metodo con il giusto equilibrio tra velocità, costo e precisione per il proprio sistema specifico. Sebbene i metodi semplici possano identificare perdite grandi, solo un approccio sistematico che utilizza un gas tracciante può localizzare in modo definitivo le piccole perdite che degradano le prestazioni dell'alto vuoto.
Il primo passo: confermare l'esistenza di una perdita
Prima di iniziare il processo dispendioso in termini di tempo per localizzare una perdita, è necessario prima confermare che ce ne sia effettivamente una. Un livello di pressione in aumento nella camera non è sempre causato da una perdita esterna.
Il test di aumento della pressione (test di chiusura)
La diagnosi più fondamentale è il test di aumento della pressione. Questo test aiuta a determinare la tenuta complessiva del sistema.
Il processo prevede l'evacuazione della camera alla sua normale pressione operativa, quindi la chiusura della valvola dell'alto vuoto per isolare la camera dalle pompe.
Si monitora quindi il manometro del vuoto nel tempo. Un rapido aumento della pressione indica fortemente una perdita significativa o un rilascio di gas (outgassing) grave dai materiali all'interno della camera. Un aumento lento e costante indica una perdita più piccola o un rilascio di gas meno grave.
Localizzare la perdita: da metodi semplici a quelli precisi
Una volta confermata una perdita, è possibile procedere con metodi per individuarne l'esatta posizione. Questi vanno da tecniche rapide e a basso costo a procedure altamente accurate ma più complesse.
Il metodo del solvente (acetone o alcool isopropilico)
Questo è un metodo comune e a bassa tecnologia per trovare perdite medio-grandi. Si basa sulla capacità di un liquido di tappare temporaneamente una perdita o causare un cambiamento di pressione.
Applicando attentamente una piccola quantità di un solvente volatile, come acetone o alcool isopropilico, su un sito di perdita sospetto (come una saldatura o una flangia), il liquido viene aspirato nell'apertura dal vuoto.
Ciò può causare una delle due reazioni sul manometro del vuoto: un improvviso calo di pressione poiché il liquido sigilla temporaneamente l'orifizio, o un picco acuto di pressione man mano che il solvente entra nella camera e evapora rapidamente. Questo metodo è veloce ma manca di precisione e può introdurre contaminanti.
Il metodo di isolamento sezionale
Per sistemi complessi con molti componenti, cercare di trovare una perdita attraverso l'intero assemblaggio è inefficiente. Un approccio migliore è isolare le sezioni per restringere l'area di ricerca.
Utilizzando flange di chiusura o chiudendo le valvole, è possibile bloccare sistematicamente diverse parti del sistema a vuoto.
Eseguendo un test di aumento della pressione su ciascuna sezione isolata, è possibile determinare rapidamente quale parte del sistema contiene la perdita, consentendo di concentrare lì gli sforzi di rilevamento più precisi.
Lo spettrometro di massa a elio: il gold standard
Per le applicazioni ad alto vuoto, uno spettrometro di massa a elio è lo strumento definitivo per il rilevamento delle perdite. È eccezionalmente sensibile e può localizzare perdite troppo piccole per essere trovate con altri metodi.
Questo dispositivo funziona collegando un rilevatore specializzato al sistema a vuoto che è sintonizzato per rilevare solo atomi di elio. Poiché l'elio è un atomo piccolo, inerte e raro nell'atmosfera, costituisce un gas tracciante ideale.
Esistono due tecniche principali per utilizzare un rilevatore di elio:

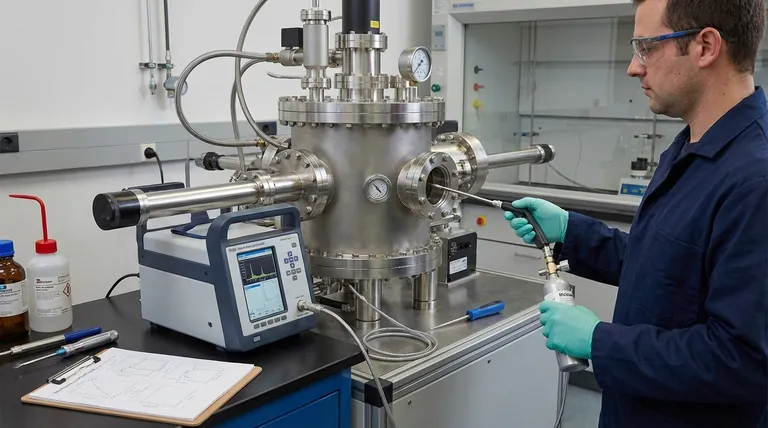

- Il metodo di soffiaggio (Blowing Method): Il sistema viene evacuato e un getto fine di gas elio viene spruzzato sui siti di perdita sospetti all'esterno. Se è presente una perdita, l'elio viene aspirato e immediatamente registrato dallo spettrometro, confermando la posizione.
- Il metodo di aspirazione/sondaggio (Suction/Sniffer Method): Questo viene utilizzato quando un oggetto non può essere evacuato. Il componente viene riempito con una miscela elio/aria sotto leggera pressione. Una sonda "sniffer" collegata al rilevatore viene quindi passata sopra l'esterno del componente per "annusare" l'eventuale elio in uscita.
Comprendere i compromessi e le insidie
Scegliere il metodo giusto richiede la comprensione dei limiti di ciascuno. Un approccio errato può far perdere tempo o, peggio, nascondere il problema.
Il pericolo delle riparazioni temporanee
Applicare fango sottovuoto, epossidica o composti sigillanti esterni su una perdita sospetta è una misura di emergenza, non una soluzione.
Sebbene possa fermare temporaneamente una perdita, rende quasi impossibile il futuro rilevamento corretto delle perdite in quell'area. Questo approccio maschera la causa principale e può portare a tempi di inattività più significativi in seguito.
Limitazioni dei metodi più semplici
Il metodo del solvente è impreciso, può introdurre contaminazione nel sistema a vuoto e presenta un rischio di incendio. È inefficace per le perdite molto piccole che spesso affliggono i sistemi ad alto vuoto.
Un test di aumento della pressione è un primo passo cruciale, ma non può distinguere tra una "perdita reale" (gas che entra dall'atmosfera) e una "perdita virtuale" (gas intrappolato all'interno della camera, noto anche come rilascio di gas).
La necessità di un approccio sistematico
Spruzzare elio a caso su un sistema di grandi dimensioni è inefficiente. La strategia più efficace è lavorare metodicamente. Iniziare dal punto più alto della camera e scendere lentamente, permettendo alla gravità di trasportare l'elio sulle superfici sottostanti. Tracciare le posizioni delle perdite precedenti può anche aiutare a concentrare gli sforzi durante la manutenzione ordinaria.
Scegliere la giusta strategia di rilevamento
Il metodo migliore dipende dal livello di vuoto richiesto dal sistema e dall'urgenza della riparazione.
- Se hai bisogno di un controllo rapido per una perdita grande: Inizia con un test di aumento della pressione, seguito dall'applicazione mirata di un solvente come l'alcool isopropilico sui punti di guasto evidenti come guarnizioni e flange.
- Se stai risolvendo i problemi di un sistema complesso: Utilizza il metodo di isolamento sezionale con flange di chiusura per restringere l'area problematica prima di applicare una tecnica più precisa.
- Se hai bisogno di una certezza assoluta per un sistema ad alto vuoto: Uno spettrometro di massa a elio è l'unico strumento in grado di localizzare in modo affidabile e preciso le piccole perdite che degradano le prestazioni e che contano di più.
Un approccio sistematico trasforma il rilevamento delle perdite da una caccia frustrante a un processo diagnostico gestibile.
Tabella riassuntiva:
| Metodo | Ideale per | Principio chiave |
|---|---|---|
| Test di aumento della pressione | Confermare l'esistenza di una perdita | Isolare la camera, monitorare l'aumento della pressione nel tempo |
| Metodo del solvente (Acetone/IPA) | Identificazione rapida di perdite medio-grandi | Applicare solvente; osservare il manometro per calo o picco di pressione |
| Isolamento sezionale | Sistemi complessi con più componenti | Isolare sezioni con valvole/flange per restringere l'area di ricerca |
| Spettrometro di massa a elio | Rilevamento ad alta precisione di piccole perdite | Usare l'elio come gas tracciante; rilevare con spettrometro specializzato |
