Come fanno i congelatori ULT a raggiungere temperature ultrabasse? Un'analisi approfondita della refrigerazione a cascata

In sostanza, un congelatore a temperatura ultrabassa (ULT) raggiunge il suo freddo estremo utilizzando due sistemi di refrigerazione che lavorano in tandem. Invece di un singolo compressore potente, impiega un processo multistadio chiamato refrigerazione a cascata. Un circuito di refrigerazione primario ad alta temperatura raffredda un circuito secondario a bassa temperatura, che a sua volta raffredda l'interno del congelatore fino a temperature fino a -86°C.

La chiave per raggiungere temperature ultrabasse non è la forza bruta; è un astuto "passaggio di consegne" in due fasi. Un sistema di refrigerazione pre-raffredda un secondo sistema, più specializzato, consentendo a tale secondo sistema di estrarre il calore in modo molto più efficace e di raggiungere temperature impossibili per un'unità a stadio singolo.

Il cuore del sistema: la refrigerazione a cascata

Un congelatore standard fatica a raggiungere temperature inferiori a -40°C perché la differenza di pressione richiesta diventa troppo grande per un singolo compressore. La refrigerazione a cascata risolve questo problema dividendo il lavoro in due fasi ottimizzate.

Lo stadio ad alta temperatura (primo circuito)

Questo primo sistema funziona in modo molto simile a un normale congelatore domestico. Utilizza un compressore e un refrigerante standard per avviare il processo di raffreddamento.

Tuttavia, il suo compito principale non è quello di raffreddare la camera di conservazione. Il suo unico scopo è assorbire il calore dal secondo sistema di refrigerazione.

Lo scambiatore di calore interstadio (il passaggio di consegne)

Questo è il componente critico che collega i due sistemi. L'evaporatore (la parte fredda) del primo circuito entra in contatto con il condensatore (la parte calda) del secondo circuito.

Il calore viene trasferito dal sistema a bassa temperatura al sistema ad alta temperatura in questo punto, pre-raffreddando efficacemente il secondo circuito.

Lo stadio a bassa temperatura (secondo circuito)

Questo circuito utilizza un refrigerante diverso con un punto di ebollizione molto più basso, scelto appositamente per le prestazioni a temperature estremamente fredde.

Poiché il suo lato "caldo" è già raffreddato dal primo stadio, questo secondo sistema può funzionare in modo efficiente per estrarre il calore residuo dall'interno del congelatore, raggiungendo la temperatura target di -80°C o inferiore.

Espulsione del calore

Il calore raccolto dal primo circuito viene infine espulso nell'ambiente circostante attraverso un condensatore e una ventola convenzionali raffreddati ad aria. Questo scambio di calore finale è il motivo per cui i congelatori ULT generano una quantità significativa di calore e sono spesso piuttosto rumorosi.

Più che semplice raffreddamento: integrità strutturale

Raggiungere temperature ultrabasse è solo metà della battaglia; mantenerle richiede una costruzione specializzata progettata per impedire l'ingresso di calore.

Isolamento avanzato

Le pareti di un congelatore ULT sono riempite con un isolamento in poliuretano spesso e ad alte prestazioni. Questo materiale è essenziale per ridurre al minimo il trasferimento di calore dall'ambiente esterno più caldo.

Design a porte multiple

La maggior parte delle unità presenta una porta esterna principale pesante e più porte interne. Questo suddivide in scomparti l'interno, in modo che quando si apre una sezione per prelevare un campione, si minimizzi la quantità di aria fredda persa e di aria calda introdotta.

Sigillatura ermetica

Le porte sono sigillate con guarnizioni in silicone robuste, simili a gel, e spesso sono dotate di robusti meccanismi di chiusura. Ciò crea una tenuta ermetica che impedisce all'aria ambiente di fuoriuscire, il che causerebbe la formazione di ghiaccio e costringerebbe i compressori a lavorare di più.

Comprendere i compromessi

Il sistema a cascata è altamente efficace ma comporta conseguenze intrinseche che è importante gestire in un ambiente di laboratorio.

Elevato consumo energetico

L'utilizzo simultaneo di due sistemi di refrigerazione indipendenti richiede una notevole quantità di elettricità. I congelatori ULT sono tra le apparecchiature più energivore in un tipico laboratorio.

Emissione di calore e rumore

I compressori e il condensatore raffreddato a ventola lavorano costantemente per espellere il calore dal sistema. Questo processo genera un rumore di fondo considerevole e aggiunge un carico termico notevole alla stanza, influenzando i requisiti HVAC.

Complessità del sistema

Un sistema a cascata a due stadi è meccanicamente più complesso di un congelatore standard. Questa complessità implica che richiede tecnici specializzati per la manutenzione e la riparazione.

Il ruolo critico di un congelatore ULT

Comprendere questi principi rivela che un congelatore ULT è un ambiente altamente ingegnerizzato, non solo una scatola fredda. Le sue scelte di progettazione sono interamente focalizzate sulla stabilità.

• Se la vostra priorità principale è l'integrità del campione: la capacità del sistema a cascata di mantenere temperature ultrabasse e stabili è ciò che impedisce la denaturazione di biomolecole sensibili come proteine e mRNA.
• Se la vostra priorità principale è la crioconservazione a lungo termine: la combinazione di isolamento robusto, guarnizioni ermetiche e controllo preciso della temperatura garantisce fluttuazioni minime, essenziali per la vitalità di cellule e tessuti.
• Se la vostra priorità principale è la gestione del laboratorio: le esigenze operative del sistema implicano che è necessario tenere conto del suo elevato consumo energetico e della dispersione di calore nella pianificazione elettrica e HVAC della vostra struttura.

In definitiva, il design di un congelatore ULT è una soluzione sofisticata progettata per un unico scopo: fermare il tempo biologico e preservare l'integrità di materiali scientifici inestimabili.

Tabella riassuntiva:

Componente chiave	Funzione
Stadio ad alta temperatura	Il primo circuito raffredda il secondo sistema utilizzando un refrigerante standard.
Scambiatore di calore interstadio	Trasferisce il calore dal circuito a bassa temperatura al circuito ad alta temperatura.
Stadio a bassa temperatura	Il secondo circuito utilizza un refrigerante speciale per raffreddare l'interno a -80°C o inferiore.
Isolamento avanzato	Le spesse pareti in poliuretano riducono al minimo il trasferimento di calore dall'ambiente.
Design a porte multiple	Suddivide in scomparti l'interno per ridurre la perdita di aria fredda durante l'accesso ai campioni.

Avete bisogno di congelatori ULT affidabili e ad alte prestazioni per il vostro laboratorio? KINTEK è specializzata nella fornitura di attrezzature di laboratorio di prim'ordine, inclusi congelatori a temperatura ultrabassa progettati per una conservazione precisa dei campioni. Le nostre soluzioni garantiscono temperature stabili per biomolecole, cellule e tessuti sensibili, aiutandovi a mantenere l'integrità del campione e a ottimizzare la vostra ricerca. Contattateci oggi stesso per trovare il congelatore ULT perfetto per le esigenze del vostro laboratorio!

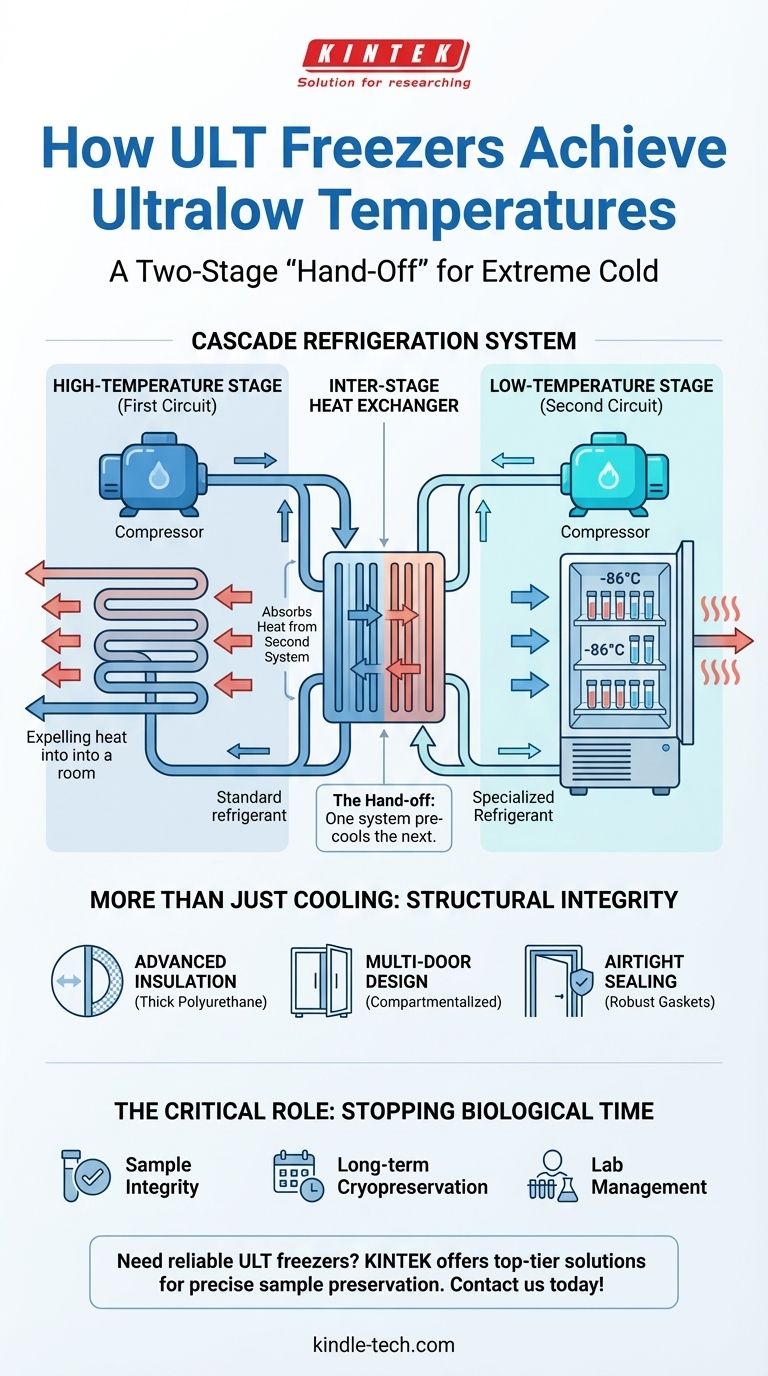

Guida Visiva
