Al suo centro, un semiconduttore a film sottile è uno strato estremamente sottile di materiale semiconduttore depositato su una base di supporto, o substrato. Lo spessore di questo strato varia da pochi nanometri a diversi micrometri, una scala così piccola che le sue proprietà fisiche ed elettroniche differiscono significativamente dallo stesso materiale nella sua forma massiva. Questa natura unica, quasi bidimensionale, è ciò che rende la tecnologia distinta e potente.
Mentre i semiconduttori tradizionali sono rigidi, ingombranti e fabbricati da cristalli solidi, i semiconduttori a film sottile applicano queste proprietà elettroniche a superfici non convenzionali. Ciò sblocca applicazioni come display flessibili, pannelli solari ad ampia area ed elettronica trasparente che sono fisicamente impossibili con i metodi convenzionali.
Cosa definisce un "film sottile"?
Il termine "film sottile" non riguarda solo le dimensioni ridotte; descrive un cambiamento fondamentale nel modo in cui il materiale si comporta. Questo comportamento è dettato dalla sua geometria unica e dalla sua relazione con la superficie su cui poggia.
La scala della sottigliezza
Un film sottile è uno strato di materiale il cui spessore è enormemente inferiore alla sua lunghezza e larghezza. Questa dimensione è misurata in nanometri (miliardesimi di metro) o micrometri (milionesimi di metro), rendendolo di fatto un piano bidimensionale.
Il ruolo critico del substrato
A differenza di un wafer di silicio autoportante, un film sottile non può esistere da solo. Deve essere depositato su un substrato, che fornisce la struttura meccanica. Questo substrato può essere qualsiasi cosa, dal vetro alla plastica al metallo, consentendo di aggiungere proprietà semiconduttrici a un'enorme varietà di materiali.
Un passaggio dal comportamento 3D a quello 2D
Poiché una dimensione (lo spessore) è soppressa, il comportamento del materiale è dominato dagli effetti superficiali piuttosto che dalle sue proprietà di massa. Le proprietà del film finale sono il risultato diretto del materiale del substrato, dello spessore del film e del metodo utilizzato per crearlo.
Come vengono realizzati i semiconduttori a film sottile?
I semiconduttori a film sottile non vengono scolpiti da un blocco più grande; vengono costruiti atomo per atomo in ambienti altamente controllati. Questo processo è noto come deposizione.
Deposizione Chimica da Vapore (CVD)
Nella CVD, i gas precursori vengono introdotti in una camera di reazione. Una fonte di energia fa sì che questi gas reagiscano e si decompongano, lasciando un film solido che si lega alla superficie del substrato. È analogo a come il vapore condensa in uno strato di brina su una finestra fredda.
Deposizione Fisica da Vapore (PVD)
La PVD è un processo più meccanico. Il materiale viene espulso fisicamente da una sorgente o "bersaglio" e viaggia attraverso il vuoto per rivestire il substrato. Ciò avviene spesso tramite evaporazione (bollitura del materiale) o sputtering (bombardamento del bersaglio con ioni per staccare gli atomi).
Messa a punto del film
Dopo la deposizione iniziale, vengono utilizzati altri processi per perfezionare le proprietà del film. L'impiantazione ionica può essere utilizzata per introdurre impurità con precisione (drogaggio), mentre la ricottura (elaborazione termica sottovuoto) aiuta a migliorare la struttura cristallina e le caratteristiche elettriche del film.
Comprendere i compromessi
I vantaggi unici dei film sottili comportano compromessi importanti. Comprendere obiettivamente questi limiti è fondamentale per utilizzare la tecnologia in modo efficace.
Prestazioni rispetto al silicio massivo
I semiconduttori a film sottile, in particolare in applicazioni come le celle solari, spesso mostrano un'efficienza inferiore rispetto alle loro controparti tradizionali in silicio monocristallino. La struttura atomica meno ordinata di molti film depositati può ostacolare il flusso di elettroni rispetto a un reticolo cristallino perfetto.
Il costo della flessibilità
Sebbene l'utilizzo di meno materiale renda i film sottili più economici per aree ampie, le apparecchiature di deposizione stesse (come i reattori CVD o PVD) rappresentano un investimento di capitale significativo. La scelta del metodo di deposizione influisce direttamente su costo, qualità e uniformità del prodotto finale.
Durabilità e incapsulamento
Il film stesso è incredibilmente fragile a causa della sua sottigliezza. La sua durabilità dipende quasi interamente dal substrato su cui si trova e dagli strati protettivi (incapsulamento) applicati sopra di esso. Senza un'adeguata protezione, i film sottili sono altamente suscettibili a graffi, danni chimici e degrado ambientale.
Fare la scelta giusta per il tuo obiettivo
La decisione tra un film sottile e un semiconduttore massivo tradizionale non riguarda quale sia "migliore", ma quale sia giusto per il lavoro.
- Se la tua attenzione principale è sull'elettronica ad ampia area economicamente vantaggiosa: I film sottili sono la scelta superiore per applicazioni come pannelli solari o display di grandi dimensioni in cui la riduzione al minimo dell'uso di materiale per metro quadrato è fondamentale.
- Se la tua attenzione principale è sulle massime prestazioni ed efficienza: I semiconduttori massivi tradizionali, come i wafer di silicio monocristallino, rimangono lo standard per componenti ad alta densità e alta velocità come le CPU.
- Se la tua attenzione principale è sulla flessibilità, trasparenza o fattori di forma innovativi: La tecnologia a film sottile è l'unica strada percorribile, consentendo l'integrazione su plastica, vetro e altri materiali per sensori indossabili, finestre intelligenti o schermi flessibili.
Comprendendo la sua funzione come tecnologia basata sulla superficie, puoi sfruttare efficacemente le capacità uniche dei semiconduttori a film sottile per l'applicazione corretta.
Tabella riassuntiva:
| Aspetto chiave | Descrizione |
|---|---|
| Definizione | Uno strato estremamente sottile (nanometri a micrometri) di materiale semiconduttore depositato su un substrato. |
| Caratteristica principale | Natura quasi bidimensionale; le proprietà differiscono significativamente dal materiale massivo. |
| Produzione principale | Deposizione Chimica da Vapore (CVD) e Deposizione Fisica da Vapore (PVD). |
| Vantaggio principale | Abilita l'elettronica su substrati flessibili, trasparenti o ad ampia area. |
| Compromesso comune | Spesso efficienza inferiore rispetto al silicio monocristallino, ma offre fattori di forma unici. |
Pronto a integrare la tecnologia a film sottile nella tua ricerca o sviluppo di prodotti?
KINTEK è specializzata nel fornire le apparecchiature di laboratorio e i materiali di consumo di alta qualità essenziali per la deposizione e la lavorazione dei film sottili. Sia che tu stia sviluppando elettronica flessibile, celle solari avanzate o sensori innovativi, la nostra esperienza e i nostri prodotti affidabili supportano la tua innovazione dalla R&S alla produzione.
Contatta oggi stesso i nostri esperti per discutere come possiamo aiutarti a raggiungere i tuoi obiettivi di progetto con gli strumenti e i materiali giusti.

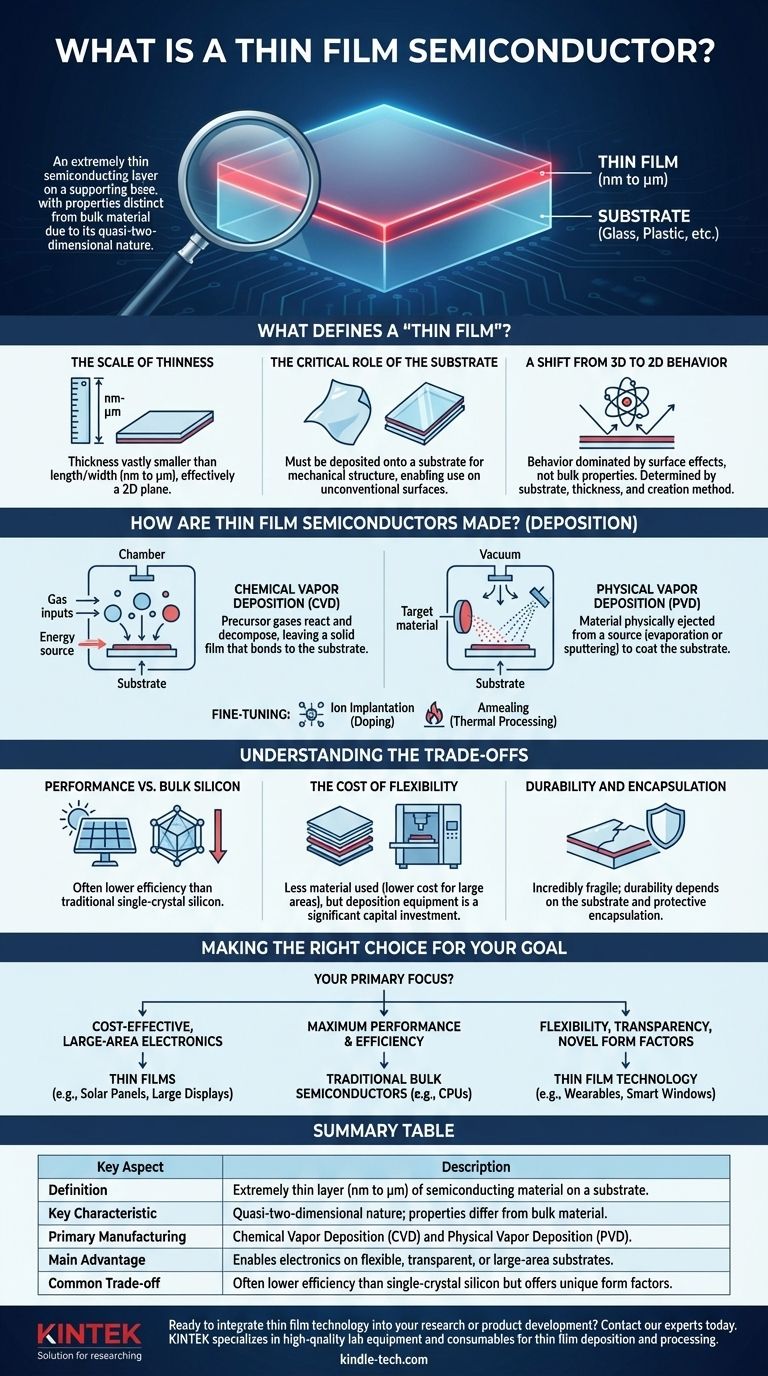

Guida Visiva
