In breve, un oggetto viene rivestito d'oro prima dell'imaging SEM per renderlo elettricamente conduttivo. Questo sottile strato d'oro impedisce un accumulo distruttivo di carica elettronica sulla superficie del campione, che altrimenti distorcerebbe gravemente o rovinerebbe completamente l'immagine, e migliora significativamente anche la qualità del segnale per un'immagine più nitida.
Il problema fondamentale è che un Microscopio Elettronico a Scansione (SEM) utilizza un fascio di elettroni e i materiali non conduttivi come la plastica o i tessuti biologici non possono dissipare la carica elettrica generata da quel fascio. Il rivestimento in oro crea una "pelle" conduttiva che mette a terra il campione, risolvendo questa incompatibilità fondamentale e consentendo un'imaging chiaro.
La Sfida Fondamentale: Elettroni e Isolanti
Per comprendere il ruolo dell'oro, è necessario prima capire il problema fondamentale che risolve. Un SEM non funziona come un normale microscopio ottico; utilizza un fascio di elettroni focalizzato per "vedere".
Il Problema della "Carica" (Charging)
L'imaging SEM funziona scansionando un fascio di elettroni su un campione. Quando questi elettroni colpiscono la superficie, hanno bisogno di un percorso per fluire verso una messa a terra elettrica.
Su un materiale conduttivo come il metallo, questo avviene automaticamente. Su un materiale non conduttivo (isolante) come un polimero, una ceramica o una cellula biologica, gli elettroni non hanno dove andare. Si accumulano sulla superficie in un fenomeno noto come carica (charging).
Le Conseguenze della Carica
Questa carica elettrica intrappolata è disastrosa per l'imaging. Crea un forte campo negativo che respinge e devia il fascio di elettroni in arrivo.
Questa deflessione si traduce in gravi artefatti dell'immagine, inclusi punti luminosi e sbiaditi, forme distorte e una completa perdita dei dettagli più fini. Nei casi estremi, il campione apparirà semplicemente come un bagliore bianco brillante, rendendo impossibile l'imaging.
Come il Rivestimento in Oro Risolve il Problema

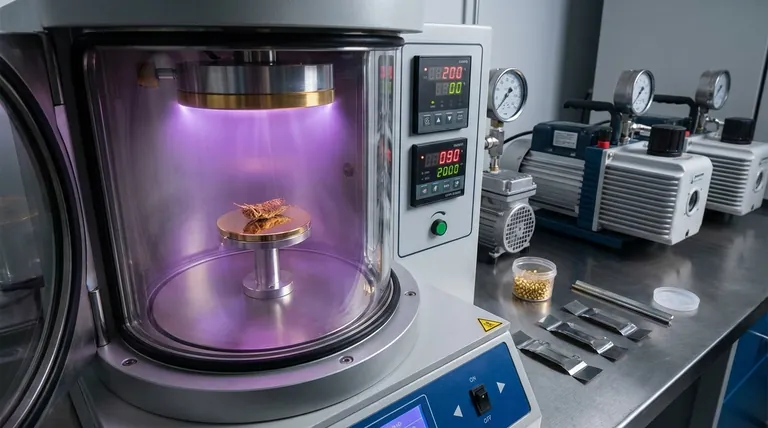

Applicare uno strato sottilissimo di oro è la soluzione standard per i campioni non conduttivi. Questo processo, tipicamente eseguito tramite deposizione a sputtering, affronta i problemi principali in tre modi distinti.
1. Creazione di un Percorso Conduttivo
La funzione più critica dello strato d'oro è fornire un percorso per la dissipazione della carica elettrica. La "pelle" d'oro è collegata al supporto metallico del campione (lo "stub"), che è messo a terra.
Ciò consente agli elettroni del fascio del microscopio di fluire via innocuamente dalla superficie del campione, prevenendo completamente gli artefatti di carica che si verificherebbero altrimenti.
2. Miglioramento del Segnale di Imaging
L'immagine che si vede da un SEM è costruita principalmente da elettroni secondari—elettroni a bassa energia che vengono espulsi dalla superficie del campione dal fascio primario.
I metalli pesanti come l'oro sono eccezionalmente bravi a emettere elettroni secondari. Rivestendo il campione, si crea essenzialmente una superficie che genera un segnale molto più forte e chiaro per i rilevatori del SEM, migliorando drasticamente il rapporto segnale/rumore dell'immagine finale.
3. Protezione del Campione
L'intensa energia di un fascio di elettroni può danneggiare campioni delicati, in particolare tessuti biologici o plastiche. Questo è noto come danno da fascio (beam damage).
Lo strato conduttivo d'oro aiuta a dissipare sia il calore che l'energia elettrica sulla superficie, riducendo il danno localizzato e aiutando a preservare la struttura originale del campione durante l'imaging.
Comprendere i Compromessi
Sebbene l'oro sia un eccellente rivestimento per uso generale, non è una soluzione perfetta per ogni scenario. Comprendere i suoi limiti è fondamentale per una buona microscopia.
L'Oro Non è per Ingrandimenti Ultra-Elevati
L'oro ha una dimensione del grano relativamente grande. A ingrandimenti bassi o medi (tipicamente inferiori a ~50.000x), questa trama è troppo piccola per essere vista e non interferisce con l'immagine.
Tuttavia, a ingrandimenti molto elevati, la struttura granulare del rivestimento d'oro stesso può diventare visibile, oscurando i dettagli più fini del campione. Per queste applicazioni, sono preferiti metalli a grana più fine (ma più costosi) come il platino o l'iridio.
Il Rivestimento Oscura la Chimica della Superficie
Un SEM può essere dotato di rilevatori (come l'EDS) per determinare la composizione elementare di un campione. Poiché il fascio di elettroni interagisce con il rivestimento d'oro, qualsiasi analisi di questo tipo rileverà semplicemente l'oro, non il materiale sottostante.
Se il tuo obiettivo è analizzare la vera chimica superficiale di un campione non conduttivo, devi evitare il rivestimento e utilizzare invece un SEM a basso vuoto o ambientale (ESEM) specializzato.
Fare la Scelta Giusta per il Tuo Obiettivo
La decisione di utilizzare un rivestimento in oro—o qualsiasi rivestimento—dipende interamente dal tuo obiettivo di imaging.
- Se il tuo obiettivo principale è l'imaging topografico generale di un campione non conduttivo: La deposizione a sputtering con oro è lo standard del settore, offrendo un fantastico equilibrio tra prestazioni, costo e facilità d'uso.
- Se il tuo obiettivo principale è l'imaging ad altissima risoluzione (ben al di sopra di 50.000x): Dovresti utilizzare un rivestimento a grana più fine come platino/palladio o iridio per assicurarti che la trama del rivestimento non limiti la tua risoluzione.
- Se il tuo obiettivo principale è determinare la composizione elementare della superficie: Non utilizzare un rivestimento conduttivo. Devi utilizzare un campione non rivestito in un SEM a basso vuoto o a pressione variabile.
In definitiva, il rivestimento in oro è una potente tecnica preparativa che ci permette di visualizzare il mondo intricato e non conduttivo con la potenza di un fascio di elettroni.
Tabella Riassuntiva:
| Scopo del Rivestimento in Oro | Vantaggio Chiave |
|---|---|
| Previene la Carica | Dissipa la carica del fascio di elettroni per eliminare la distorsione dell'immagine. |
| Migliora il Segnale | Migliora l'emissione di elettroni secondari per un'immagine più nitida. |
| Protegge il Campione | Riduce il danno da fascio a campioni delicati come i tessuti biologici. |
| Limitazione: Ingrandimento Elevato | Il grano del rivestimento può essere visibile sopra un ingrandimento di ~50.000x. |
| Limitazione: Analisi Superficiale | Oscura la vera chimica superficiale per l'analisi EDS. |
