Quali sono i vantaggi dei resistori a film sottile? Precisione, stabilità e basso rumore per circuiti sensibili

In sostanza, i resistori a film sottile offrono precisione e stabilità superiori rispetto ai loro più comuni omologhi a film spesso. I loro vantaggi principali derivano dal processo di produzione, in cui uno strato sottile come un microscopio di materiale resistivo viene depositato su una base ceramica sottovuoto. Questo metodo consente tolleranze estremamente strette, eccellenti prestazioni ad alta frequenza e rumore elettrico minimo.

La decisione di utilizzare un resistore a film sottile è una decisione a favore della precisione rispetto alla potenza. Sono il componente di scelta quando l'accuratezza, la stabilità rispetto alla temperatura e il funzionamento a basso rumore sono requisiti di progettazione critici, in particolare nei circuiti analogici e ad alta frequenza sensibili.

Il principio alla base delle prestazioni del film sottile

Il compito principale di un resistore è ostacolare il flusso di corrente. Il modo in cui lo realizza determina le sue caratteristiche secondarie, come rumore e stabilità. I resistori a film sottile eccellono grazie alla loro struttura fisica.

Deposizione uniforme del materiale

A differenza dei resistori a film spesso realizzati con una pasta, i resistori a film sottile sono creati utilizzando un processo chiamato Deposizione Fisica da Vapore (PVD), tipicamente sputtering. In una camera a vuoto, atomi individuali di una lega resistiva (come nichel-cromo) vengono sparati su un substrato ceramico.

Questo crea un film metallico estremamente sottile, spesso solo pochi micrometri, e altamente uniforme. La consistenza di questo film è la ragione fondamentale del comportamento elettrico prevedibile e stabile del resistore.

Rifilatura laser per la precisione

Dopo che il film è stato depositato, viene spesso utilizzato un laser per incidere un modello preciso al suo interno. Questo processo, noto come rifilatura laser (laser trimming), consente al produttore di "regolare finemente" il valore di resistenza a una tolleranza eccezionalmente stretta, spesso dello 0,1% o migliore.

Vantaggi chiave delle prestazioni spiegati

Il processo di produzione si traduce direttamente in tre principali vantaggi prestazionali che definiscono dove vengono utilizzati i resistori a film sottile.

1. Alta precisione e stabilità

Il film metallico uniforme si traduce in un valore di resistenza molto prevedibile che cambia molto poco con la temperatura. Questo è misurato dal Coefficiente di Temperatura di Resistenza (TCR). I resistori a film sottile hanno un TCR molto basso, il che significa che le loro prestazioni rimangono stabili anche quando il dispositivo si riscalda o si raffredda.

2. Funzionamento a basso rumore

La corrente che scorre attraverso qualsiasi resistore genera una piccola quantità di fluttuazione di tensione casuale, nota come rumore. Nei resistori a film sottile, la struttura omogenea del film depositato fornisce un percorso molto fluido per la corrente. Ciò si traduce in un rumore significativamente inferiore rispetto ai resistori a film spesso, dove la corrente deve navigare in un percorso più complesso e granulare. Questo è fondamentale per amplificare segnali deboli senza distorsione.

3. Eccellenti prestazioni ad alta frequenza

La struttura semplice e planare di un resistore a film sottile si traduce in una bassissima induttanza e capacità parassite. Queste proprietà elettriche indesiderate possono distorcere i segnali ad alta frequenza. Le basse caratteristiche parassite dei resistori a film sottile li rendono ideali per applicazioni come circuiti a radiofrequenza (RF), router wireless ed elaborazione dati ad alta velocità.

Comprendere i compromessi

Nessun componente è perfetto per ogni situazione. I vantaggi dei resistori a film sottile comportano chiari compromessi che è importante comprendere.

Limitazioni nella gestione della potenza

Lo strato resistivo molto sottile non può dissipare una grande quantità di calore. Di conseguenza, i resistori a film sottile hanno generalmente valori di potenza nominale inferiori rispetto ai resistori a film spesso o a filo avvolto di dimensioni simili. Superare questo valore nominale può danneggiare permanentemente il componente.

Costo più elevato

I processi di deposizione sotto vuoto e di rifilatura laser sono più complessi e costosi rispetto al metodo di serigrafia utilizzato per i resistori a film spesso. Ciò rende il film sottile l'opzione più costosa, riservata alle applicazioni in cui le sue caratteristiche prestazionali sono una necessità.

Sensibilità allo stress elettrico eccessivo

La sottigliezza dell'elemento resistivo lo rende anche più suscettibile ai danni da scarica elettrostatica (ESD) e da altri picchi di alta tensione. Sono essenziali una manipolazione attenta durante l'assemblaggio e una protezione adeguata del circuito.

Fare la scelta giusta per la tua applicazione

Scegliere tra film sottile e altri tipi di resistori dipende dal bilanciamento dei requisiti di prestazione con i vincoli di costo e potenza.

• Se la tua priorità principale è la precisione e la stabilità: Utilizza il film sottile per applicazioni come strumenti di misura, dispositivi medici o preamplificatori audio in cui accuratezza e basso rumore sono fondamentali.
• Se la tua priorità principale sono le prestazioni ad alta frequenza: Il film sottile è la scelta giusta per circuiti RF, moduli di comunicazione ed elaborazione dati ad alta velocità in cui la bassa induttanza parassita è critica.
• Se la tua priorità principale è l'efficacia dei costi e l'uso generale: Un resistore a film spesso è quasi sempre la scelta migliore e più robusta per applicazioni come alimentatori, driver LED ed elettronica di consumo generale in cui non è richiesta una precisione rigorosa.

In definitiva, la selezione di un resistore a film sottile è una decisione ingegneristica deliberata per dare priorità all'integrità del segnale e alla precisione per i circuiti più sensibili.

Tabella riassuntiva:

Vantaggio	Descrizione	Metrica/Vantaggio chiave
Alta precisione e stabilità	Film metallico uniforme creato tramite PVD/sputtering.	Tolleranze strette (es. 0,1%), basso Coefficiente di Temperatura di Resistenza (TCR).
Funzionamento a basso rumore	La struttura omogenea fornisce un percorso di corrente uniforme.	Rumore elettrico minimo, ideale per amplificare segnali deboli.
Eccellenti prestazioni ad alta frequenza	Struttura planare con bassa induttanza/capacità parassita.	Ideale per circuiti RF, wireless ed elaborazione dati ad alta velocità.
Compromesso: Gestione della potenza	Lo strato sottile limita la dissipazione del calore.	Valore di potenza inferiore rispetto ai resistori a film spesso/a filo avvolto.
Compromesso: Costo	Processo di produzione complesso (deposizione sotto vuoto, rifilatura laser).	Costo più elevato, riservato ad applicazioni critiche per le prestazioni.

Hai bisogno di componenti di precisione per gli strumenti sensibili del tuo laboratorio?

I resistori a film sottile sono essenziali per le applicazioni in cui accuratezza, integrità del segnale e stabilità non sono negoziabili. In KINTEK, siamo specializzati nella fornitura di apparecchiature e materiali di consumo di laboratorio di alta qualità, inclusi componenti di precisione per ambienti di R&S e test esigenti.

Ti aiutiamo a:

• Migliorare l'accuratezza della misurazione: Assicurare che i tuoi circuiti analogici sensibili e gli strumenti di misura funzionino con la massima precisione.
• Migliorare l'integrità del segnale: Ridurre al minimo il rumore e la distorsione in applicazioni critiche come dispositivi medici, apparecchiature audio e sistemi RF.
• Trovare componenti affidabili: Accedere a una selezione curata di componenti noti per la loro stabilità e le loro prestazioni.

Lascia che i nostri esperti ti assistano nella scelta dei componenti giusti per ottimizzare le capacità del tuo laboratorio.

Contatta KINTEK oggi stesso per discutere le tue specifiche esigenze di apparecchiature e materiali di consumo per laboratorio!

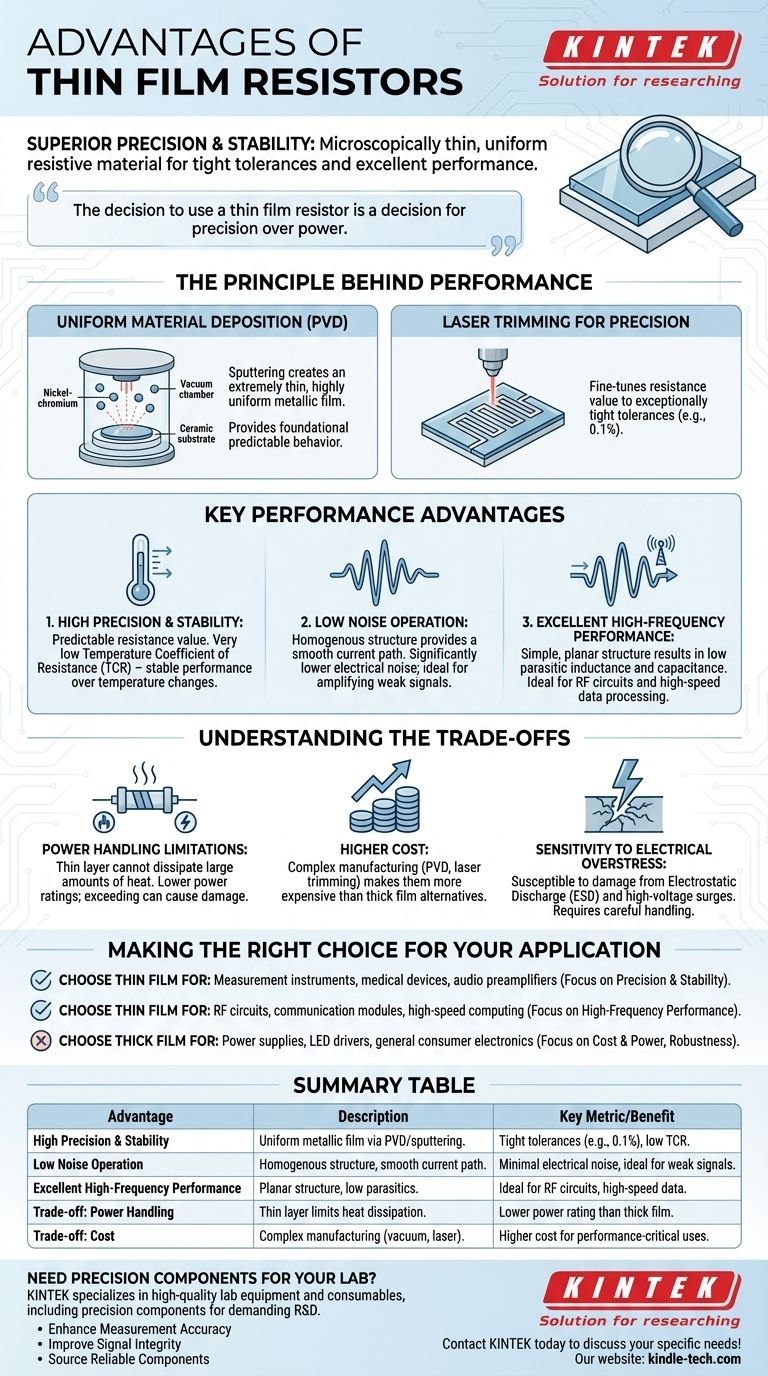

Guida Visiva
