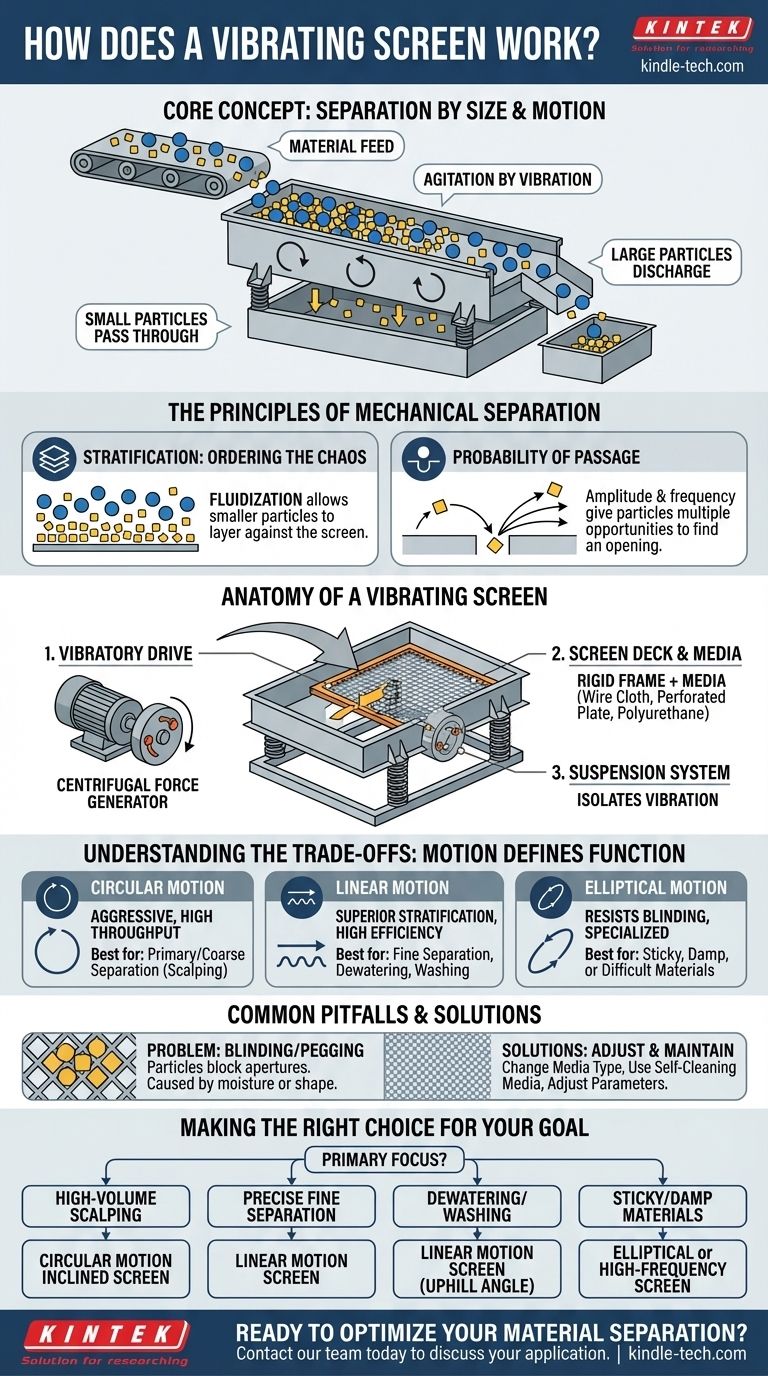

Come funziona un vaglio vibrante? Sblocca la separazione e la classificazione efficiente dei materiali

In sostanza, un vaglio vibrante separa i materiali in base alle dimensioni utilizzando una potente combinazione di movimento e gravità. Un meccanismo azionato da motore genera rapide vibrazioni su una superficie vagliante, che agita un letto di materiale alimentato su di essa. Questa agitazione trasporta simultaneamente il materiale attraverso il vaglio e consente alle particelle più piccole delle aperture del vaglio di cadere, classificando efficacemente il materiale in due o più frazioni dimensionali.

La funzione essenziale di un vaglio vibrante non è semplicemente scuotere il materiale, ma indurre un movimento specifico che stratifica le particelle per dimensione e dà a ogni particella l'opportunità statistica di passare attraverso un'apertura. Il tipo di movimento—circolare, lineare o ellittico—è il fattore critico che determina l'applicazione e l'efficienza del vaglio.

I Principi della Separazione Meccanica

Un vaglio vibrante svolge il suo compito attraverso due azioni fisiche simultanee: la stratificazione e la probabilità di passaggio. Comprendere questi aspetti è fondamentale per afferrare come funziona in modo così efficace.

Stratificazione: Ordinare il Caos

Quando un mix di particelle viene vibrato, l'intero letto di materiale inizia ad agire come un fluido. Questa "fluidizzazione" consente alle particelle più piccole di farsi strada attraverso gli spazi tra quelle più grandi, concentrandole contro la superficie del vaglio.

Contemporaneamente, le particelle più grandi vengono spostate verso l'alto, salendo verso la parte superiore del letto di materiale. Questa stratificazione naturale è il primo passo cruciale per uno screening efficiente.

Probabilità di Passaggio: Il Momento della Verità

Una volta che le particelle più piccole raggiungono la superficie del vaglio, devono incontrare un'apertura per passare. La vibrazione del vaglio fornisce il meccanismo di trasporto, muovendo il materiale attraverso il piano di vagliatura.

Ogni ciclo di vibrazione spinge leggermente le particelle verso l'alto e in avanti. Ciò offre a una particella molteplici possibilità di presentarsi a un'apertura con un angolo che le consenta di cadere. La combinazione di ampiezza (il "lancio" o l'altezza della vibrazione) e frequenza determina quante opportunità ha ogni particella.

Anatomia di un Vaglio Vibrante

Sebbene i design varino, tutti i vagli vibranti condividono alcuni componenti fondamentali che lavorano in concerto.

Il Gruppo Motore Vibrante

Questo è il cuore della macchina. Tipicamente è un motore elettrico collegato a un albero eccentrico o a una coppia di pesi sbilanciati. Quando l'albero o i pesi ruotano, generano una potente e costante forza centrifuga che crea il movimento del vaglio. La dimensione e la velocità di questi componenti sono ingegnerizzate con precisione per produrre il tipo di movimento, la frequenza e l'ampiezza desiderati.

Il Telaio del Vaglio e i Mezzi di Vagliatura

Il telaio del vaglio è la struttura rigida che sostiene la superficie di vagliatura effettiva, nota come mezzo di vagliatura. Questo mezzo può essere tela metallica tessuta, lamiera d'acciaio perforata o pannelli in poliuretano o gomma modellati.

La scelta del mezzo e la dimensione delle sue aperture (aperture) sono determinate dal materiale lavorato e dalla dimensione desiderata del prodotto finale.

Il Sistema di Sospensione

L'intero telaio mobile vibrante dell'assemblaggio del corpo del vaglio e del piano di vagliatura poggia su una struttura di supporto tramite un sistema di sospensione, tipicamente composto da molle elicoidali per carichi pesanti o tamponi in gomma.

Queste molle isolano le potenti vibrazioni dalla struttura circostante, assicurando che l'energia sia focalizzata sul materiale e non sullo scuotimento dell'intero edificio.

Comprendere i Compromessi: Il Movimento Definisce la Funzione

Il singolo fattore differenziante più importante tra i vagli vibranti è il tipo di movimento che producono. Ogni tipo ha vantaggi distinti ed è adatto a compiti diversi.

Vagli a Movimento Circolare

Questi sono i cavalli di battaglia del settore, spesso utilizzati per la separazione primaria e grossolana (scalping). L'intero corpo del vaglio si muove in un cerchio uniforme.

Questo movimento è molto aggressivo, fornendo un'eccellente portata per applicazioni ad alto volume. Tuttavia, la sua efficacia può diminuire quando si tenta di effettuare separazioni molto precise di particelle di dimensioni molto vicine all'apertura del vaglio (particelle "quasi-dimensionali").

Vagli a Movimento Lineare

Conosciuti anche come vagli orizzontali, questi macchinari utilizzano due motori vibranti controrotanti per generare un movimento rettilineo. Questo movimento solleva il materiale verso l'alto e in avanti, facendolo avanzare attraverso il piano di vagliatura.

Il movimento lineare eccelle nella stratificazione, rendendolo ideale per separazioni fini, disidratazione e applicazioni di lavaggio in cui è richiesta la massima efficienza. È generalmente meno aggressivo del movimento circolare.

Errori Comuni: Otturazione (Blinding) e Incune (Pegging)

Il problema operativo più comune è l'otturazione (blinding) o l'incune (pegging). Ciò si verifica quando particelle quasi-dimensionali rimangono bloccate nelle aperture del vaglio, ostruendole e riducendo l'area aperta effettiva del vaglio.

Ciò può essere causato dall'umidità che fa aderire le particelle fini (otturazione) o da particelle di forma irregolare che si incastrano fisicamente nelle aperture (incune). Le soluzioni includono la modifica del tipo di mezzo di vagliatura, l'uso di mezzi di vagliatura autopulenti o la regolazione dei parametri operativi del vaglio.

Fare la Scelta Giusta per il Tuo Obiettivo

Il vaglio vibrante ottimale è sempre quello il cui design e profilo di movimento corrispondono al materiale specifico e al risultato desiderato.

• Se il tuo obiettivo principale è lo scalping ad alto volume o la classificazione grossolana: Un robusto vaglio inclinato a movimento circolare è la scelta più efficace ed economica.
• Se il tuo obiettivo principale è la separazione precisa di materiali più fini: Un vaglio a movimento lineare fornisce la stratificazione superiore necessaria per lo screening fine ad alta efficienza.
• Se il tuo obiettivo principale è la disidratazione di aggregati o il lavaggio di materiali: Un vaglio a movimento lineare, spesso impostato con una leggera inclinazione verso l'alto, è lo standard del settore per la rimozione dell'acqua.
• Se il tuo obiettivo principale è la lavorazione di materiali appiccicosi, umidi o difficili da vagliare: Considera vagli ad alta frequenza specializzati o vagli a movimento ellittico progettati per resistere all'otturazione.

Comprendendo l'interazione tra vibrazione, stratificazione e trasporto, puoi selezionare e utilizzare l'attrezzatura giusta per ottenere una separazione dei materiali precisa ed efficiente.

Tabella Riassuntiva:

Tipo di Movimento del Vaglio	Applicazione Migliore	Caratteristica Chiave
Movimento Circolare	Separazione Primaria/Grossolana (Scalping)	Aggressivo, alta portata
Movimento Lineare	Separazione Fine, Disidratazione, Lavaggio	Stratificazione superiore, alta efficienza
Movimento Ellittico	Materiali Appiccicosi/Umidi	Resiste all'otturazione, applicazioni specializzate
