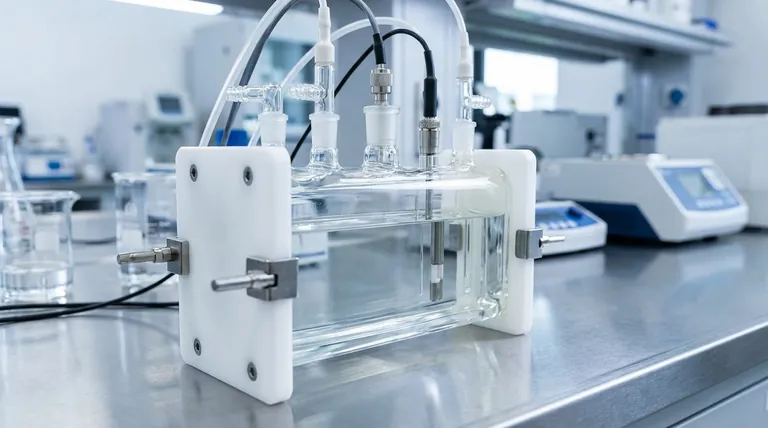

Una cella piana è una cella elettrochimica specializzata utilizzata nella scienza della corrosione per testare le proprietà di materiali piatti e solidi. A differenza delle celle tradizionali che richiedono elettrodi piccoli e sagomati su misura, una cella piana è progettata per premere direttamente sulla superficie di un campione più grande, come una piastra metallica, un pannello rivestito o un wafer semiconduttore, consentendo l'analisi in situ.
Il vantaggio principale di una cella piana è la sua capacità di eseguire esperimenti di corrosione standardizzati su campioni grandi o preziosi senza distruggerli. Porta efficacemente il test al campione, anziché costringere il campione ad adattarsi alla configurazione del test.
Come una Cella Piana Risolve un Problema Critico di Test
I test elettrochimici standard spesso comportano il taglio di un piccolo provino da un pezzo di materiale più grande da utilizzare come elettrodo di lavoro. Questo può essere impraticabile o indesiderabile.
Superare gli Ostacoli della Preparazione del Campione
I metodi tradizionali sono distruttivi. Se è necessario valutare un pannello rivestito finito o un grande foglio di una nuova lega, tagliarne un pezzo può rovinare il campione o introdurre artefatti fuorvianti come effetti di bordo.
La cella piana aggira completamente questo problema. Ti consente di testare il materiale nel suo stato attuale o di fabbricazione, fornendo una valutazione più realistica delle sue prestazioni di corrosione.
Il Meccanismo "Clamp-On" (a Morsetto)
Una cella piana funziona premendo saldamente contro la superficie del materiale in esame.
Una guarnizione chimicamente inerte, tipicamente un O-ring, crea una tenuta ermetica tra il corpo della cella e il campione. Questa guarnizione isola un'area circolare precisa del materiale, che viene quindi esposta all'elettrolita all'interno della cella.
Definizione dell'Elettrodo di Lavoro
L'area sigillata del campione diventa l'elettrodo di lavoro in una configurazione elettrochimica standard a tre elettrodi. Il corpo della cella contiene porte per l'inserimento dell'elettrodo di riferimento e dell'elettrodo di contro richiesti.
Questo design assicura che tutte le misurazioni elettrochimiche, come il potenziale di corrosione o la resistenza di polarizzazione, si riferiscano solo a quell'area superficiale ben definita del campione.
Caratteristiche Chiave e la Loro Importanza
Una cella piana ben progettata include caratteristiche specifiche che garantiscono dati accurati e riproducibili.
Area Superficiale Precisa
Le celle piane sono prodotte per esporre un'area superficiale nota e costante, comunemente 1 cm² o 10 cm². Questo è fondamentale perché le metriche chiave di corrosione, come il tasso di corrosione (calcolato dalla densità di corrente), dipendono dalla conoscenza dell'esatta area dell'elettrodo.
Corpo a Doppia Camicia per il Controllo della Temperatura
Molte celle piane presentano un design "a doppia camicia". Una camera esterna circonda la camera principale dell'elettrolita, consentendo a un fluido a temperatura controllata (come l'acqua di un bagno circolante) di fluirvi attorno.
Poiché la corrosione è un processo chimico altamente sensibile alla temperatura, questa caratteristica è essenziale per ottenere risultati affidabili e riproducibili in specifiche condizioni ambientali.
Materiali di Costruzione Inerti
Il corpo della cella è realizzato con materiali che non reagiscono con l'elettrolita o che non si corrodono, come vetro o polimeri chimicamente resistenti come il PEEK. Ciò previene la contaminazione che potrebbe interferire con la misurazione.
Comprendere i Compromessi e i Limiti
Sebbene potenti, le celle piane non sono prive di sfide. Un utente esperto deve essere consapevole delle loro potenziali insidie.
Rischio di Corrosione a Fessura
L'interfaccia in cui la guarnizione O-ring preme contro la superficie del campione crea una fessura artificiale. Questo piccolo spazio occluso può talvolta favorire la corrosione a fessura, una forma localizzata di attacco che potrebbe non essere rappresentativa delle prestazioni complessive del materiale.
Requisito di una Tenuta Perfetta
L'intero metodo si basa sul raggiungimento di una tenuta a prova di perdite. Se la superficie del campione è troppo ruvida, deformata o sporca, l'elettrolita può fuoriuscire o infiltrarsi sotto la guarnizione.
Questa perdita altera l'area superficiale esposta, invalidando i calcoli della densità di corrente e compromettendo l'intero esperimento.
Limitato alle Geometrie Piane
Il limite più ovvio è nel nome. Una cella piana può essere utilizzata solo su superfici planari. Non è adatta per testare materiali con geometrie curve, irregolari o complesse.
Fare la Scelta Giusta per il Tuo Obiettivo
La selezione della configurazione di prova corretta dipende interamente dal tuo obiettivo sperimentale.
- Se il tuo obiettivo principale è il controllo qualità non distruttivo su pannelli o rivestimenti di grandi dimensioni: La cella piana è la scelta ideale, poiché testa direttamente il prodotto finito senza danni.
- Se il tuo obiettivo principale è lo screening rapido di nuove composizioni di leghe: Una cella tradizionale che utilizza piccoli campioni di elettrodo facili da lavorare potrebbe essere più efficiente per i test ad alto rendimento.
- Se il tuo obiettivo principale è studiare la corrosione in specifici profili di temperatura: Una cella piana a doppia camicia è necessaria per garantire che i tuoi dati siano affidabili e direttamente confrontabili tra gli esperimenti.
In definitiva, la cella piana è uno strumento cruciale che colma il divario tra la scienza di laboratorio fondamentale e le applicazioni ingegneristiche del mondo reale.
Tabella Riassuntiva:
| Caratteristica | Vantaggio |
|---|---|
| Design a Morsetto | Consente test in situ e non distruttivi su campioni grandi o finiti. |
| Area Superficiale Precisa (es. 1 cm²) | Garantisce calcoli accurati del tasso di corrosione dalla densità di corrente. |
| Corpo a Doppia Camicia | Consente un controllo preciso della temperatura, fondamentale per dati riproducibili. |
| Costruzione Inerte (Vetro, PEEK) | Previene la contaminazione dell'elettrolita e del campione per misurazioni affidabili. |
