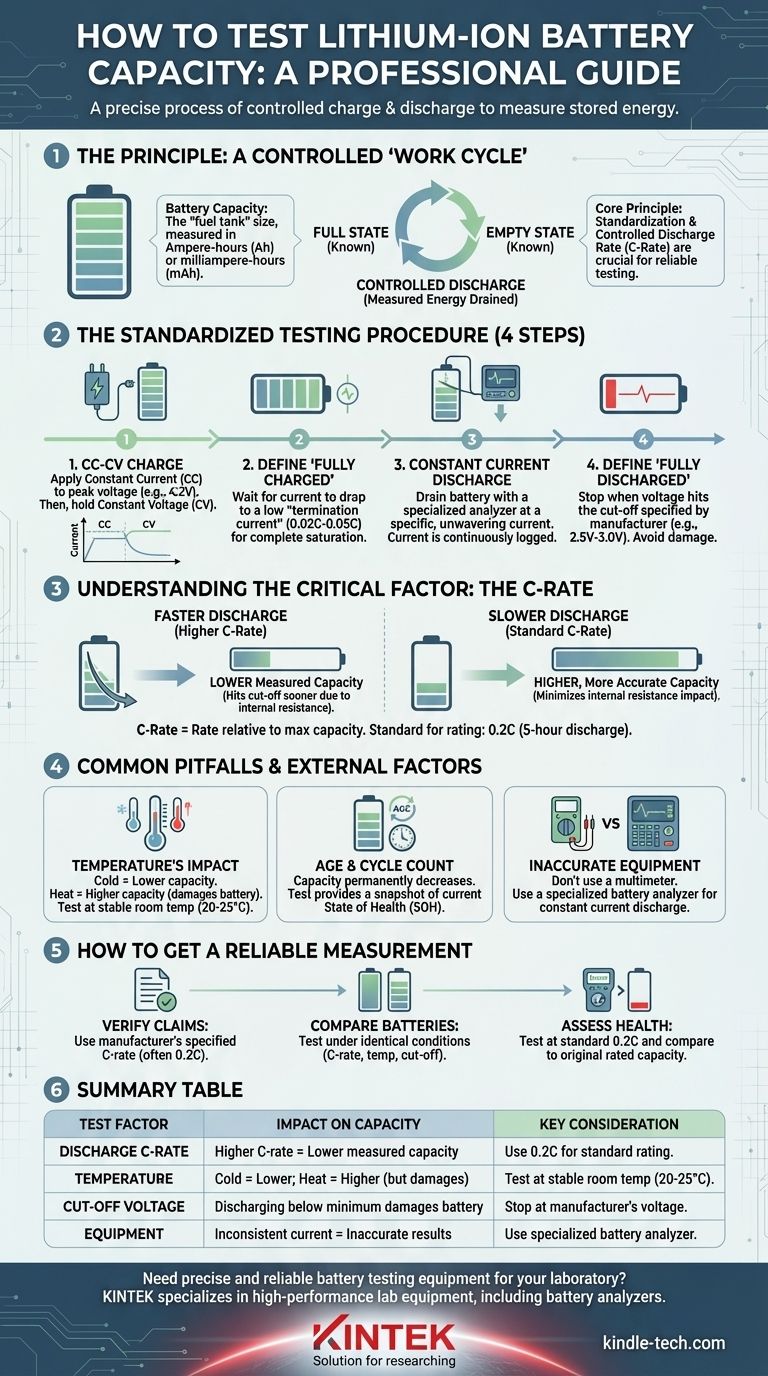

Come si testa la capacità di una batteria agli ioni di litio? Una guida alla misurazione accurata

Testare la capacità di una batteria agli ioni di litio è un processo preciso che prevede un ciclo controllato di carica e scarica. Per misurarla accuratamente, si carica prima completamente la batteria alla sua tensione massima, quindi la si scarica completamente a una corrente costante e nota fino a quando non raggiunge la sua tensione minima di sicurezza. La quantità totale di energia scaricata durante questa fase di scarica è la sua capacità misurata.

Il principio fondamentale non è solo caricare e scaricare; si tratta di standardizzazione. La capacità misurata di una batteria cambierà in base alla velocità con cui la si scarica, quindi un test affidabile richiede l'uso di un tasso di scarica costante e controllato, noto come C-rate.

Il Principio: Un "Ciclo di Lavoro" Controllato

Cos'è la Capacità della Batteria?

La capacità della batteria è la misura della carica che una batteria può immagazzinare e fornire. È tipicamente misurata in Ampere-ore (Ah) o milliampere-ore (mAh).

Pensatela come la dimensione del "serbatoio di carburante" della batteria. Un test di capacità misura esattamente quanto "carburante" si può ottenere da essa in condizioni specifiche.

Il Ciclo di Carica-Scarica

Il metodo fondamentale per il test è eseguire un ciclo completo e attentamente misurato.

Innanzitutto, si stabilisce uno stato "pieno" noto. Quindi, si scarica la batteria sotto un carico controllato, misurando con precisione l'energia estratta fino a raggiungere uno stato "vuoto" noto.

La Procedura di Test Standardizzata

Un test di capacità professionale segue un processo rigoroso e a più fasi per garantire accuratezza e ripetibilità.

Fase 1: La Carica CC-CV

Una batteria agli ioni di litio viene caricata correttamente utilizzando un metodo chiamato Corrente Costante, Tensione Costante (CC-CV).

Il caricabatterie applica una corrente costante (la fase CC) fino a quando la tensione della batteria sale al suo picco, tipicamente 4.2V. Quindi mantiene quella tensione costante (la fase CV) mentre la corrente diminuisce naturalmente.

Fase 2: Definire "Completamente Carica"

La batteria non è veramente piena nel momento in cui raggiunge i 4.2V. È necessario attendere che la corrente nella fase CV scenda a un livello basso, noto come corrente di terminazione.

Questo è tipicamente impostato tra il 2% e il 5% della capacità nominale (da 0.02C a 0.05C). Terminare la carica qui assicura che la batteria sia costantemente e completamente satura.

Fase 3: La Scarica a Corrente Costante

Questa è la fase di misurazione. La batteria è collegata a un analizzatore specializzato che la scarica a una corrente specifica e costante.

L'analizzatore registra continuamente la corrente nel tempo fino a quando la batteria non è considerata "vuota".

Fase 4: Definire "Completamente Scarica"

Una batteria è "vuota" quando la sua tensione scende alla tensione di cut-off specificata dal produttore, spesso tra 2.5V e 3.0V.

Scaricare una cella agli ioni di litio al di sotto di questo punto può causare danni irreversibili ed è un significativo rischio per la sicurezza. L'analizzatore interrompe automaticamente il test a questa tensione.

Comprendere il Fattore Critico: Il C-Rate

Cos'è un C-Rate?

Il C-rate descrive il tasso di scarica rispetto alla capacità massima della batteria. Un C-rate di 1C è la corrente necessaria per scaricare l'intera batteria in un'ora.

Per una batteria da 2.000 mAh, un tasso di scarica di 1C è di 2.000 mA (o 2A). Un tasso di 0.5C è di 1.000 mA (1A), e un tasso di 2C è di 4.000 mA (4A).

Come il C-Rate Influisce sulla Capacità Misurata

Questo è il concetto più critico da comprendere. Un C-rate più elevato (scarica più rapida) si tradurrà in una capacità misurata inferiore.

Ciò accade a causa della resistenza interna e di altre inefficienze. Prelevare corrente rapidamente fa sì che la tensione della batteria scenda più velocemente, raggiungendo la tensione di cut-off prima e lasciando un po' di energia intrappolata all'interno.

Scegliere un C-Rate Standard per il Test

Per ottenere un risultato che possa essere confrontato con la valutazione del produttore, è necessario utilizzare un tasso di scarica lento e standard.

Lo standard industriale per la valutazione della capacità è spesso 0.2C. Ciò significa scaricare la batteria in cinque ore. L'utilizzo di questo tasso minimizza l'impatto della resistenza interna e fornisce una misurazione della capacità più generosa e ripetibile.

Trappole Comuni e Fattori Esterni

L'Impatto della Temperatura sul Test

La chimica della batteria è altamente sensibile alla temperatura. Testare in una stanza fredda produrrà una lettura di capacità inferiore, mentre una stanza molto calda potrebbe mostrare una capacità leggermente superiore ma accelera l'invecchiamento della batteria.

Per risultati coerenti, tutti i test dovrebbero essere condotti a una temperatura ambiente stabile e controllata (ad esempio, 20-25°C o 68-77°F).

Età e Conteggio dei Cicli

La capacità di una batteria non è un numero fisso. Diminuisce permanentemente ad ogni ciclo di carica/scarica e con l'età. Un test di capacità fornisce solo un'istantanea dello Stato di Salute (SOH) attuale della batteria.

Utilizzo di Attrezzature Inaccurate

Collegare semplicemente un carico a una batteria e cronometrarlo con un multimetro non è un test accurato. Questo metodo non può mantenere una corrente costante mentre la tensione della batteria scende.

Un test affidabile richiede un analizzatore di batterie specializzato o un carico elettronico programmabile in grado di mantenere una scarica a corrente costante e registrare automaticamente i risultati.

Come Ottenere una Misurazione Affidabile

Per garantire che i risultati del test siano significativi, è necessario definire prima il proprio obiettivo.

• Se il vostro obiettivo principale è verificare le affermazioni di un produttore: Utilizzate il C-rate di scarica specificato nella scheda tecnica ufficiale della batteria, che è molto spesso 0.2C.
• Se il vostro obiettivo principale è confrontare due batterie diverse: Dovete testarle entrambe nelle stesse identiche condizioni—C-rate, temperatura e tensioni di cut-off identici.
• Se il vostro obiettivo principale è valutare la salute di una batteria usata: Testatela a un tasso standard di 0.2C e confrontate il risultato con la sua capacità nominale originale per determinarne il degrado.

Controllando queste variabili, si passa da una semplice stima a una valutazione vera e propria, basata sui dati, delle prestazioni della batteria.

Tabella Riepilogativa:

Fattore di Test	Impatto sulla Misurazione della Capacità	Considerazione Chiave
C-Rate di Scarica	C-rate più elevato = Capacità misurata inferiore	Utilizzare 0.2C (scarica di 5 ore) per la valutazione standard.
Temperatura	Freddo = Capacità inferiore; Calore = Capacità superiore (ma danneggia la batteria)	Testare a temperatura ambiente stabile (20-25°C / 68-77°F).
Tensione di Cut-off	La scarica al di sotto della tensione minima causa danni permanenti.	Arrestare alla tensione specificata dal produttore (ad esempio, 2.5V-3.0V).
Attrezzatura	La corrente inconsistente porta a risultati inaccurati.	Utilizzare un analizzatore di batterie specializzato per la scarica a corrente costante.
