Sì, è possibile depositare silicio tramite sputtering. Infatti, lo sputtering di silicio è un processo fondamentale in numerosi campi ad alta tecnologia, inclusa la produzione di semiconduttori e il fotovoltaico. La tecnica viene utilizzata per depositare film sottili di silicio puro, silicio drogato e composti di silicio su un substrato con un alto grado di controllo.
Lo sputtering di silicio non è solo possibile, ma è un processo industriale altamente maturo ed essenziale. La considerazione chiave è scegliere la tecnica di sputtering corretta—tipicamente DC o RF—basata sulla conduttività elettrica dello specifico bersaglio di silicio utilizzato.
Come funziona lo sputtering di silicio

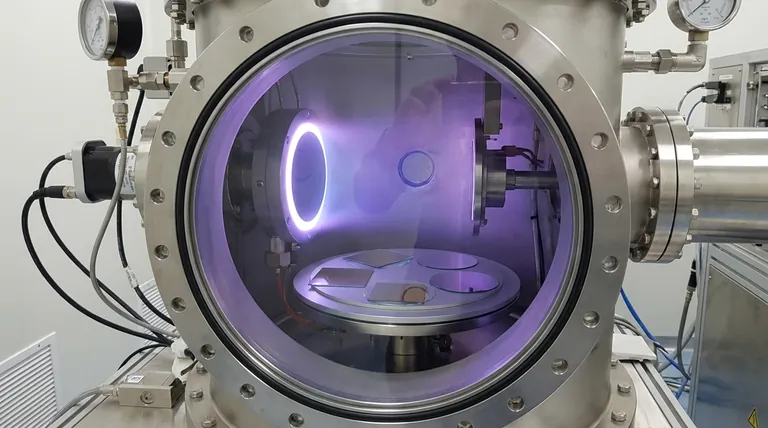

La deposizione tramite sputtering è un metodo di deposizione fisica da vapore (PVD). Implica il bombardamento di un materiale sorgente solido, noto come "bersaglio", con ioni energetici in un vuoto, causando l'espulsione degli atomi e la loro deposizione come film sottile su un substrato vicino.
Il meccanismo dello sputtering
Il processo inizia creando un plasma, tipicamente da un gas inerte come l'argon. Un forte campo elettrico accelera questi ioni argon, facendoli collidere con il bersaglio di silicio ad alta velocità.
Questo bombardamento trasferisce abbastanza slancio da staccare gli atomi di silicio dalla superficie del bersaglio. Questi atomi espulsi viaggiano quindi attraverso la camera a vuoto e si condensano sul substrato, costruendo gradualmente un film sottile uniforme.
La scelta critica: Sputtering DC vs. RF
La principale decisione tecnica nello sputtering di silicio riguarda la sua natura di semiconduttore. La scelta dell'alimentazione è fondamentale.
Lo sputtering DC (corrente continua) è più semplice e veloce. Tuttavia, funziona solo con bersagli elettricamente conduttivi. Pertanto, lo sputtering DC è adatto per silicio fortemente drogato (ad esempio, di tipo p o di tipo n) che ha bassa resistività.
Lo sputtering RF (radiofrequenza) è più versatile. Utilizza un campo elettrico alternato, che gli consente di depositare materiali elettricamente isolanti o semiconduttori. Ciò impedisce l'accumulo di una carica positiva sulla superficie del bersaglio, che altrimenti arresterebbe il processo. Lo sputtering RF è necessario per silicio intrinseco (non drogato) o leggermente drogato.
Applicazioni chiave dei film di silicio depositati tramite sputtering
I film di silicio depositati tramite sputtering sono parte integrante del funzionamento di molti dispositivi moderni, dimostrando la versatilità e l'importanza del processo.
Produzione di semiconduttori
In microelettronica, lo sputtering viene utilizzato per depositare strati sottili di polisilicio o silicio amorfo. Questi strati possono agire come elettrodi di gate nei transistor, come resistori o come materiali precursori che vengono successivamente cristallizzati.
Fotovoltaico (Celle Solari)
Le celle solari a film sottile spesso si basano su strati di silicio amorfo (a-Si) depositati tramite sputtering. Lo sputtering consente la creazione di rivestimenti uniformi su grandi aree su substrati economici come vetro o plastiche flessibili.
Sputtering reattivo per composti
Il processo può essere esteso per creare composti di silicio. Introducendo un gas reattivo come ossigeno (O2) o azoto (N2) nella camera insieme all'argon, è possibile depositare biossido di silicio (SiO2) o nitruro di silicio (Si3N4).
Questi film sono fondamentali per la creazione di strati isolanti e rivestimenti ottici, come strati antiriflesso su lenti e celle solari.
Comprendere i compromessi
Sebbene potente, lo sputtering di silicio comporta considerazioni specifiche che determinano il risultato e l'efficienza del processo.
La conduttività del bersaglio detta il metodo
Come accennato, il fattore più importante è la conduttività del bersaglio. L'uso di una fonte di alimentazione DC su un bersaglio di silicio ad alta resistività (non drogato) fallirà a causa dell'accumulo di carica. È necessario abbinare l'alimentazione al materiale.
Velocità di deposizione e costo
Lo sputtering DC offre generalmente una maggiore velocità di deposizione rispetto allo sputtering RF, rendendolo più conveniente per la produzione ad alto volume dove possono essere utilizzati bersagli conduttivi. I sistemi RF sono più complessi e costosi a causa della necessità di un generatore di frequenza e di una rete di adattamento di impedenza.
Proprietà e controllo del film
I parametri di sputtering come la pressione del gas, la potenza e la temperatura del substrato influenzano direttamente le proprietà del film di silicio risultante. Questi possono essere regolati per controllare la densità, lo stress, la struttura cristallina (amorfa vs. policristallina) e le caratteristiche elettriche del film.
Fare la scelta giusta per il tuo obiettivo
La tua applicazione detta il metodo di sputtering ideale per il silicio.
- Se il tuo obiettivo principale è la deposizione economica di silicio conduttivo: lo sputtering magnetron DC di un bersaglio di silicio fortemente drogato è lo standard industriale.
- Se hai bisogno di depositare film di silicio ad alta purezza, non drogato o amorfo: lo sputtering RF è la scelta necessaria e corretta per gestire l'alta resistività del bersaglio.
- Se il tuo obiettivo è creare film isolanti o ottici come SiO2 o Si3N4: lo sputtering reattivo con una fonte di alimentazione RF fornisce il controllo necessario per formare questi film composti.
Padroneggiare queste distinzioni ti consente di sfruttare lo sputtering per ingegnerizzare film a base di silicio con le proprietà precise richieste dalla tua applicazione.
Tabella riassuntiva:
| Metodo di Sputtering | Ideale per | Considerazione chiave |
|---|---|---|
| Sputtering DC | Silicio conduttivo, fortemente drogato | Maggiore velocità di deposizione, conveniente |
| Sputtering RF | Silicio isolante o non drogato | Previene l'accumulo di carica, versatile per i composti |
| Sputtering Reattivo | Composti di silicio (SiO₂, Si₃N₄) | Utilizza gas reattivi come O₂ o N₂ |
