Come la refrigerazione a cascata alimenta i congelatori a bassissima temperatura oltre i limiti del singolo stadio

Sbloccare il congelamento profondo: come i sistemi a cascata superano i limiti di temperatura

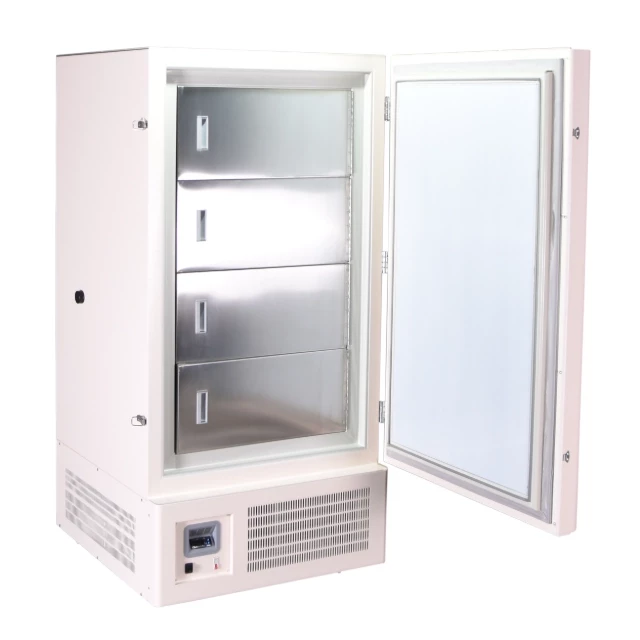

I congelatori a bassissima temperatura (ULT) che conservano i materiali a -80°C e oltre rappresentano una delle soluzioni di conservazione più importanti della scienza moderna.Ma cosa permette a questi congelatori di raggiungere temperature impossibili per la refrigerazione standard?La risposta sta nella tecnologia di refrigerazione a cascata, un approccio multistadio che supera sistematicamente le barriere termodinamiche che i sistemi monostadio non possono superare.

La barriera termodinamica:Perché i sistemi monostadio falliscono a temperature bassissime

La refrigerazione standard incontra un muro intorno ai -40°C a causa della fisica fondamentale.Quando le temperature si abbassano:

• Le proprietà del refrigerante si degradano:La maggior parte dei refrigeranti perde capacità di pressione differenziale quando si avvicina al punto di ebollizione a temperature bassissime.
• Limitazioni del compressore:I compressori singoli faticano a creare rapporti di pressione sufficienti per le cadute di temperatura estreme
• L'inefficienza energetica sale alle stelle:Il tentativo di raffreddamento profondo in un unico stadio richiede una potenza eccessiva con rendimenti decrescenti.

Le ricerche dimostrano che i sistemi a singolo stadio diventano impraticabili al di sotto dei -50°C, rendendoli inadatti per la conservazione di campioni biologici sensibili o di sostanze chimiche specializzate che richiedono ambienti stabili a -80°C.

Architettura a cascata:Collegamento degli stadi di refrigerazione per un raffreddamento progressivo

I sistemi a cascata risolvono queste limitazioni attraverso stadi di raffreddamento sequenziali:

1. Circuito ad alta temperatura:Il primo stadio di rimozione del calore

   • Funziona a una temperatura compresa tra -30°C e -50°C utilizzando refrigeranti standard.
   • Pre-raffredda il condensatore del secondo stadio
   • Gestisce circa il 60% del carico termico totale

2. Circuito a bassa temperatura:Raggiungere la cruciale gamma ultrabassa

   • Utilizza refrigeranti specializzati (ad esempio, R508B) stabili a livelli minimi estremi
   • Sfrutta il condensatore pre-raffreddato dello Stadio 1
   • Finalizza il raffreddamento a -80°C e meno.

Questo approccio a stadi riduce il differenziale di temperatura che ogni circuito deve gestire, evitando le insidie termodinamiche dei tentativi a stadi singoli.

I componenti principali e i loro ruoli critici nel funzionamento a cascata

Compressori:Guida del refrigerante attraverso circuiti doppi

Ogni stadio della cascata impiega compressori dedicati ottimizzati per il proprio intervallo di temperatura:

• Compressore ad alto stadio:Compressore di refrigerazione standard che gestisce temperature moderate
• Compressore a basso stadio:Costruiti per rapporti di pressione elevati, con lubrificanti speciali che impediscono l'ispessimento durante il freddo.

Condensatori ed evaporatori:I centri di scambio termico che collegano le fasi

L'intelligenza del sistema risiede nell'interconnessione di questi componenti:

• Scambiatore di calore inter-stadio:Dove l'evaporatore ad alto stadio raffredda il condensatore a basso stadio
• Circolazione forzata dell'aria:Assicura un trasferimento di calore uniforme su tutte le superfici
• Scambiatori a piastre in acciaio:Da preferire per la durata a temperature estreme

Valvole di espansione:Controllo preciso dei cali di temperatura

• Valvole di espansione termostatiche (TXV):Mantengono il flusso di refrigerante ottimale al variare delle condizioni
• Design a più orifizi:Gestione di differenziali di pressione variabili tra gli stadi

Selezione del refrigerante:La linfa vitale di ogni fase

Fase | Tipico refrigerante | Proprietà critiche|---|-

Alta temperatura | R404A | Elevata capacità di calore latente

Bassa temperatura | R23/R508B | Punto di ebollizione stabile inferiore a -80°C

Realtà operative e vantaggi della tecnologia a cascata

• Considerazioni sull'efficienza energetica nei sistemi multistadio
• Sebbene i sistemi a cascata sembrino complessi, in realtà migliorano l'efficienza grazie a:
• Distribuendo il carico di raffreddamento su stadi ottimizzati

Riduzione del carico di lavoro del compressore attraverso lo scambio di calore tra gli stadi

Riduzione del consumo energetico di ~40% rispetto ai tentativi monostadio sovralimentati

1. Superare i problemi di reiezione del calore a temperature bassissime
2. L'approccio a cascata risolve elegantemente i problemi di reiezione del calore:
3. Lo stadio alto gestisce la maggior parte della rimozione del calore a temperature più calde ed efficienti.

Lo stadio basso gestisce solo l'incremento di temperatura finale

Le batterie di condensatori tubolari massimizzano la superficie di trasferimento del calore

• Garantire l'affidabilità e la stabilità della temperatura per lo stoccaggio critico Per i laboratori che conservano vaccini, linee cellulari o prove forensi:
• Ridondanza a doppio circuito:Se uno stadio vacilla, l'altro mantiene un raffreddamento parziale.
• Recupero più rapido:Dopo l'apertura della porta, il raffreddamento graduale ripristina le temperature più rapidamente.

Stabilità ±2°C:Critica per i materiali biologici sensibili
