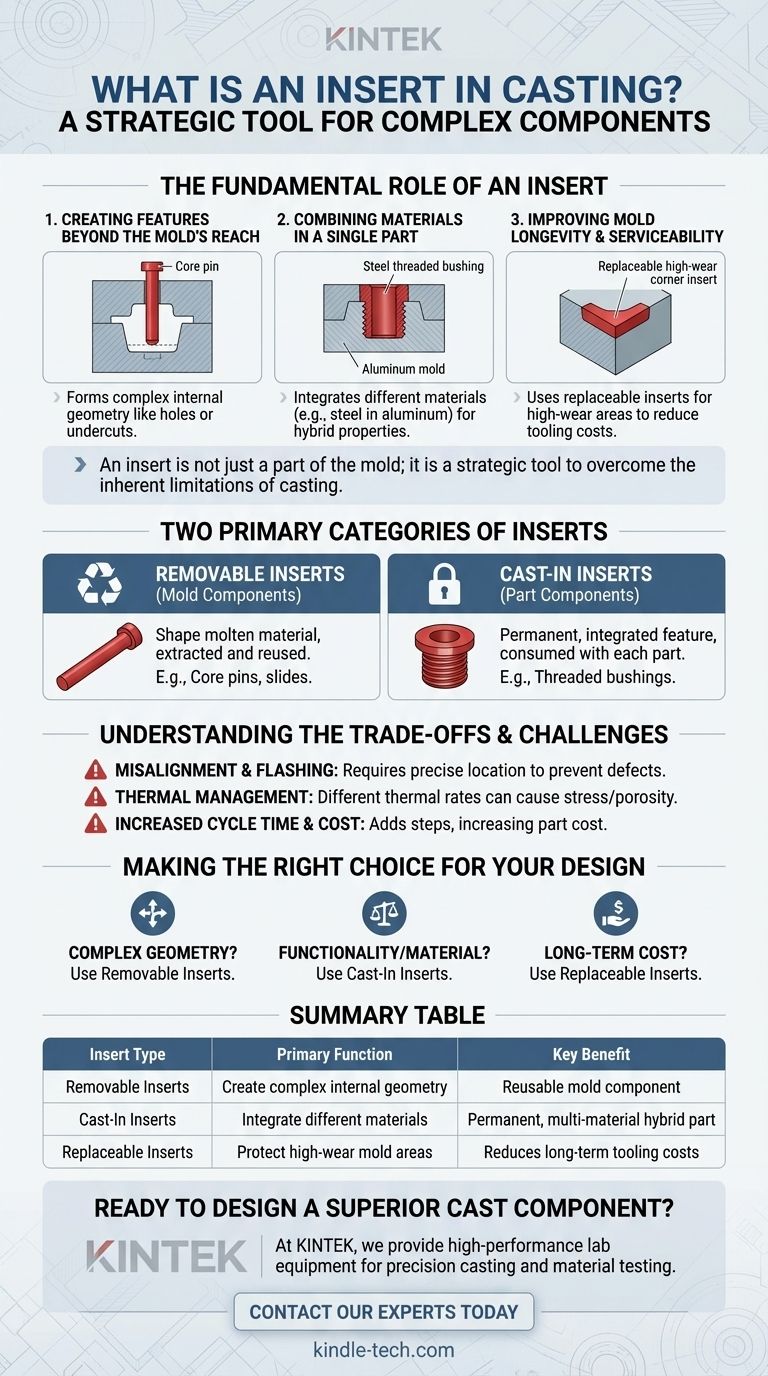

Cos'è un inserto nella fusione? Uno strumento strategico per componenti complessi e multimateriale

Nel mondo della fusione, un inserto è un oggetto preformato posizionato nella cavità dello stampo prima che venga introdotto il materiale fuso. Quando il materiale si solidifica, si forma attorno all'inserto o si lega ad esso, rendendolo parte integrante del pezzo finale. Ciò consente la creazione di caratteristiche o l'integrazione di materiali diversi che sarebbero difficili o impossibili con un semplice stampo.

Un inserto non è solo una parte dello stampo; è uno strumento strategico utilizzato per superare i limiti intrinseci della fusione. Consente la creazione di geometrie interne complesse, componenti multimateriale e utensili più funzionali ed economici.

Il ruolo fondamentale di un inserto

Comprendere gli inserti significa vedere lo stampo come più di un semplice vuoto da riempire. Diventa un dispositivo di fissaggio per assemblare un prodotto più complesso in un unico passaggio ad alta velocità.

Creare caratteristiche oltre la portata dello stampo

Molti pezzi fusi richiedono caratteristiche interne come fori, filettature o passaggi. Sebbene alcuni fori semplici possano essere creati dalle due metà dello stampo che si uniscono, la geometria interna complessa richiede un inserto.

Un esempio comune è un perno di anima (core pin). Si tratta di un semplice tondino d'acciaio (un inserto) posizionato nello stampo. Il metallo fuso gli scorre attorno e, dopo che il pezzo si è raffreddato, il perno viene rimosso, lasciando un foro perfettamente formato e liscio.

Combinare materiali in un unico pezzo

È qui che gli inserti forniscono un immenso valore. Un inserto realizzato con un materiale diverso può essere posizionato nello stampo per diventare parte permanente del componente finale.

Ciò crea un pezzo ibrido con proprietà irraggiungibili con un singolo materiale. Ad esempio, una boccola filettata in acciaio resistente e durevole può essere fusa in un alloggiamento di alluminio più leggero, fornendo filettature durevoli senza dover realizzare l'intero pezzo in acciaio pesante e costoso.

Migliorare la longevità e la manutenibilità dello stampo

Alcune caratteristiche su un pezzo fuso, come angoli acuti o montanti sottili, causano una rapida usura dello stampo stesso. Lavorare queste caratteristiche direttamente in un blocco stampo grande e costoso è una responsabilità.

Invece, queste caratteristiche soggette a forte usura possono essere progettate come piccoli inserti sostituibili realizzati in acciaio per utensili temprato. Quando la caratteristica si usura, non è necessario sostituire l'intero stampo, ma è sufficiente sostituire il piccolo e poco costoso inserto, riducendo drasticamente i costi di utensileria a lungo termine.

Due categorie principali di inserti

Sebbene la loro funzione vari, gli inserti rientrano in due classi principali in base al fatto che rimangano con il pezzo o con lo stampo.

Inserti rimovibili (Componenti dello stampo)

Questi sono componenti funzionali dell'attrezzatura, realizzati con materiali durevoli come l'acciaio per utensili. Il loro compito è modellare il materiale fuso, ma non fanno parte del prodotto finale.

Dopo che il pezzo si è solidificato, questi inserti vengono estratti dal pezzo e riutilizzati per il ciclo successivo. I perni di anima, le guide scorrevoli per creare sottosquadri e i loghi sono tutti esempi di inserti rimovibili.

Inserti "Gettoni" (Componenti del pezzo)

Questi inserti vengono posizionati nello stampo con l'intenzione che diventino una caratteristica permanente e integrata del prodotto finale. Vengono consumati nel processo ed è necessario un nuovo inserto per ogni pezzo.

Esempi comuni includono contatti elettrici, superfici di appoggio, elementi strutturali di rinforzo e le boccole filettate sopra menzionate. Questo processo è spesso chiamato stampaggio a inserto (insert molding).

Comprendere i compromessi e le sfide

Sebbene potenti, l'uso di inserti richiede un'attenta progettazione e introduce complessità che devono essere gestite.

Il rischio di disallineamento e bave (flashing)

L'inserto deve essere tenuto saldamente nella posizione corretta all'interno dello stampo mentre viene iniettato il metallo fuso ad alta pressione.

Qualsiasi leggero movimento o spazio può far sì che il metallo "sbavi" (flash), o si infiltri in aree indesiderate, creando difetti e potenzialmente danneggiando lo stampo. Caratteristiche di posizionamento precise sono fondamentali sia per l'inserto che per lo stampo.

Complessità della gestione termica

Un inserto, specialmente se realizzato con un materiale diverso, si riscalderà e si raffredderà a una velocità diversa rispetto allo stampo circostante e alla lega fusa. Questa differenza termica può introdurre stress interni nel pezzo finale o causare porosità localizzata. La progettazione dei canali di raffreddamento dello stampo deve tenere conto della massa termica dell'inserto per garantire una solidificazione uniforme.

Aumento del tempo ciclo e dei costi

Il processo di inserimento di un inserto nello stampo aggiunge una fase al ciclo di produzione. Sia che venga eseguito manualmente da un operatore o con automazione, richiede tempo.

Ciò può aumentare il tempo ciclo e il costo per pezzo rispetto a un processo di fusione più semplice senza inserti. Il valore aggiunto dall'inserto deve giustificare questo costo operativo aggiuntivo.

Fare la scelta giusta per il tuo progetto

L'uso di inserti è una decisione di progettazione che dovrebbe essere presa in base a chiari requisiti di prodotto.

• Se la tua attenzione principale è creare una geometria interna complessa: Utilizza inserti rimovibili come perni di anima e guide scorrevoli per formare fori, passaggi o sottosquadri in modo efficiente.
• Se la tua attenzione principale è aggiungere funzionalità o un materiale diverso: Utilizza inserti gettoni come prigionieri filettati o superfici di usura temprate per creare un componente ibrido robusto e multimateriale in un unico passaggio.
• Se la tua attenzione principale è il costo di produzione a lungo termine: Progetta le caratteristiche dello stampo soggette a forte usura come inserti sostituibili per evitare costosi ricambi di utensili e ridurre al minimo i tempi di inattività.

In definitiva, considerare gli inserti come un elemento strategico di progettazione ti consente di creare componenti fusi più sofisticati, funzionali ed economici.

Tabella riassuntiva:

Tipo di inserto	Funzione principale	Vantaggio chiave
Inserti rimovibili	Creare geometria interna complessa (fori, sottosquadri)	Componente dello stampo riutilizzabile; efficiente per forme complesse
Inserti gettoni	Integrare materiali diversi (es. filettature in acciaio in alluminio)	Crea un pezzo ibrido permanente e multimateriale
Inserti sostituibili	Proteggere le aree dello stampo soggette a forte usura	Riduce i costi di utensileria a lungo termine e i tempi di inattività
