Panoramica dei componenti delle finestre ottiche in diamante
Introduzione al diamante come materiale
Il diamante, spesso celebrato per la sua brillantezza nei gioielli, è anche un materiale semiconduttore a banda ultralarga di terza generazione con una struttura cubica a facce centrate.Questa forma cristallina unica conferisce al diamante una serie di proprietà eccezionali che lo rendono particolarmente adatto a una serie di applicazioni tecnologiche avanzate.
Uno degli aspetti più notevoli del diamante è la sua robustezza meccanica.Vanta la più alta durezza e resistenza all'usura tra tutti i materiali conosciuti, il che ne garantisce la durata in ambienti altamente sollecitati.Questa resistenza meccanica è completata dalla sua eccezionale conducibilità termica, superiore a quella del rame e dell'argento, che rende il diamante una scelta eccellente per i componenti che richiedono un'efficiente dissipazione del calore.
Nel campo dell'ottica, la trasparenza del diamante si estende a un ampio spettro, dalla luce ultravioletta a quella infrarossa.Questa versatilità ottica è cruciale per le applicazioni nei sistemi laser ad alta energia, nei sensori a infrarossi e persino nelle finestre a raggi X.Inoltre, le proprietà elettriche del diamante sono altrettanto impressionanti: presenta un'elevata tensione di ripartizione e una bassa costante dielettrica, che lo rendono ideale per l'uso in dispositivi elettronici ad alta potenza.
La combinazione di queste proprietà - meccaniche, termiche, ottiche ed elettriche - posiziona il diamante come materiale d'elezione per le tecnologie d'avanguardia nei settori della difesa, aerospaziale ed energetico.La sua capacità di funzionare in modo affidabile in condizioni estreme sottolinea il suo potenziale di rivoluzionare diversi settori, rendendolo una pietra miliare nello sviluppo di componenti ottici di prossima generazione.
Metodi di sintesi per i componenti ottici in diamante
I componenti delle finestre ottiche in diamante sono realizzati meticolosamente attraverso tecniche di sintesi avanzate, utilizzando principalmente metodi quali la deposizione di vapore chimico al plasma a microonde (MPCVD) , deposizione di vapore chimico a filo caldo (HWCVD) e deposizione di vapore chimico a iniezione con getto di plasma ad arco in corrente continua (DCAPCVD) .Queste tecniche consentono di creare film sottili di diamante di alta qualità, essenziali per applicazioni che vanno dal rilevamento delle radiazioni alle finestre laser ad alta potenza.
Data la scarsità e l'elevata richiesta di diamante naturale nella qualità e quantità desiderate, la ricerca si è concentrata sulla sintesi del diamante in laboratorio.In particolare, le proprietà dei diamanti sintetizzati in laboratorio sono quasi identiche a quelle dei diamanti naturali a cristallo singolo, il che li rende una valida alternativa.La scelta del metodo di sintesi dipende spesso dall'applicazione specifica e dalle proprietà desiderate del film di diamante.
Ad esempio, deposizione chimica da vapore (CVD) I metodi di deposizione chimica da vapore (CVD) sono particolarmente indicati per la produzione di finestre di diamante policristallino sintetico, che hanno la forma di dischi con grandi diametri e piccoli spessori per ridurre al minimo l'assorbimento.Queste finestre stanno sempre più sostituendo materiali tradizionali come il seleniuro di zinco nei laser CO2 ad alta potenza e nei girotroni.Inoltre, i recenti progressi nella tecniche ad alta pressione e ad alta temperatura (HPHT) e le tecniche CVD hanno migliorato in modo significativo la purezza e la struttura cristallografica del diamante monocristallino, rendendolo adatto ad applicazioni come i reticoli di diffrazione e i materiali per le finestre delle sorgenti di radiazioni ad alta potenza.
Inoltre, questi metodi di sintesi non si limitano alle applicazioni ottiche.Vengono utilizzati anche per creare incudini di diamante otticamente trasparenti, fondamentali per misurare le proprietà elettriche e magnetiche dei materiali ad altissime pressioni utilizzando una cella a incudine di diamante.Questa versatilità sottolinea l'importanza del diamante sintetico nelle tecnologie attuali ed emergenti.

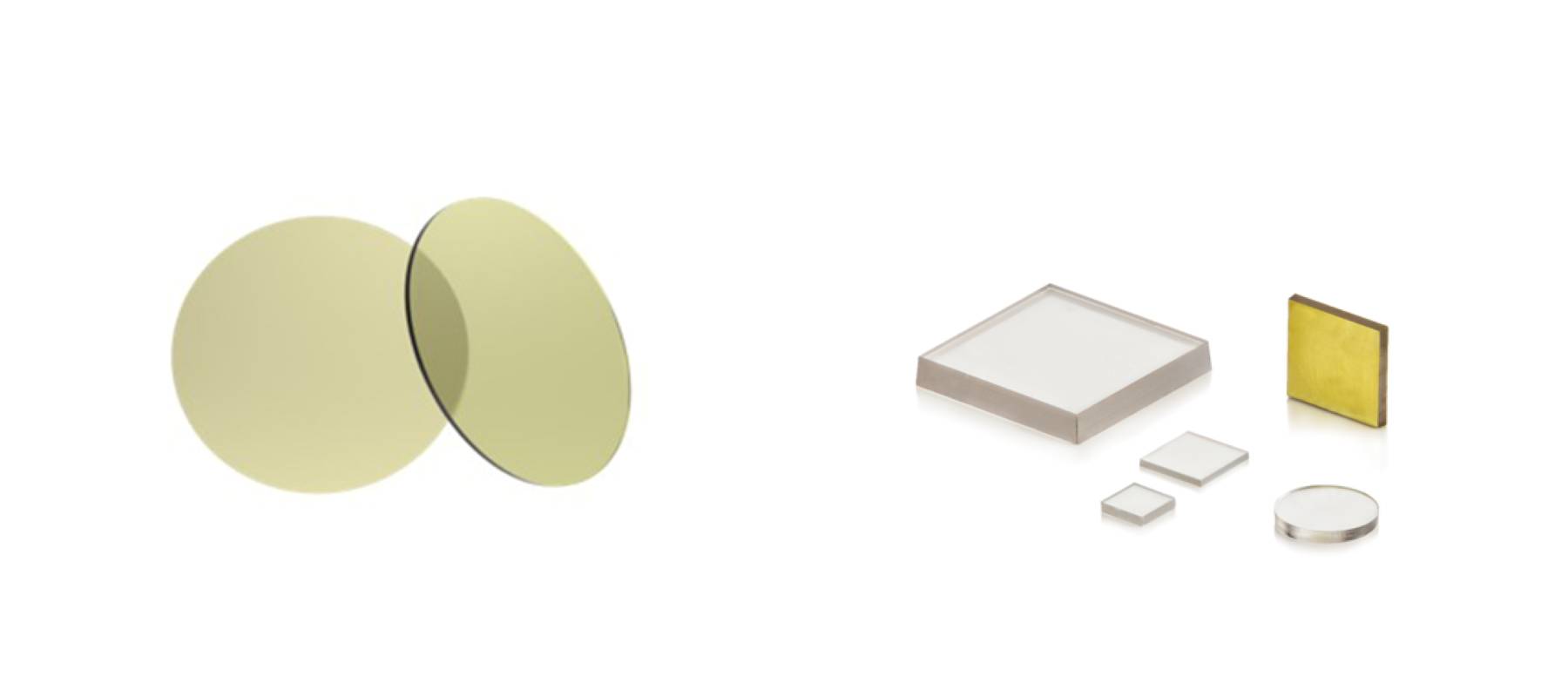

Applicazioni dei componenti delle finestre ottiche in diamante
Applicazioni in banda infrarossa

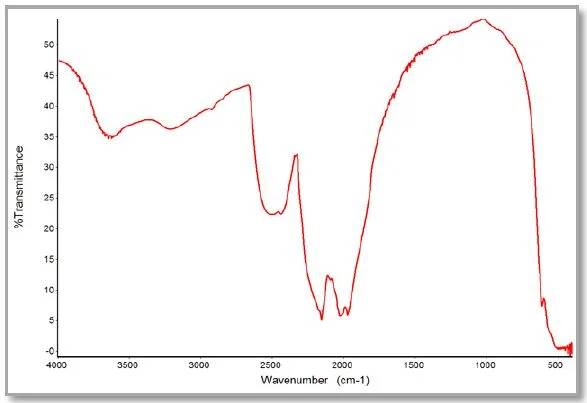

Le finestre ottiche diamantate svolgono un ruolo fondamentale nelle applicazioni a infrarossi (IR), in particolare nei sistemi aviotrasportati, balistici e navali.Queste finestre sono parte integrante dei sistemi di ricerca e tracciamento a infrarossi, fondamentali per il rilevamento precoce e l'inseguimento di obiettivi in vari contesti militari e di sorveglianza.L'eccezionale conducibilità e trasmittanza termica del diamante lo rendono un materiale ideale per queste applicazioni, garantendo un funzionamento efficiente dei sistemi anche in condizioni estreme.
Oltre che nei sistemi di ricerca e tracciamento, le finestre ottiche in diamante sono impiegate anche nei sistemi d'arma laser ad alta energia.L'elevata soglia di danneggiamento e la chiarezza ottica delle finestre in diamante garantiscono la capacità di sopportare gli intensi livelli di energia richiesti dalle operazioni laser, rendendole indispensabili nella moderna tecnologia di difesa.
Inoltre, la versatilità delle finestre ottiche in diamante va oltre le applicazioni militari.Vengono utilizzate anche in ambito civile e commerciale, ad esempio nei sistemi avanzati di imaging e spettroscopia.L'ampia gamma spettrale del diamante, dal visibile all'infrarosso lontano, lo rende una scelta privilegiata per queste applicazioni, consentendo analisi precise e dettagliate di vari materiali e ambienti.
| Area di applicazione | Vantaggi principali delle finestre ottiche diamantate |
|---|---|
| Ricerca e inseguimento a infrarossi | Elevata conduttività termica, eccellente trasmittanza |
| Armi laser ad alta energia | Soglia di danno elevata, chiarezza ottica |
| Imaging e spettroscopia avanzati | Ampia gamma spettrale, capacità di analisi precisa |
Le proprietà uniche delle finestre ottiche in diamante, come l'elevata conduttività termica, la chiarezza ottica e l'ampia gamma spettrale, le rendono indispensabili in una varietà di applicazioni a infrarossi, garantendo prestazioni e affidabilità superiori sia in ambito militare che civile.

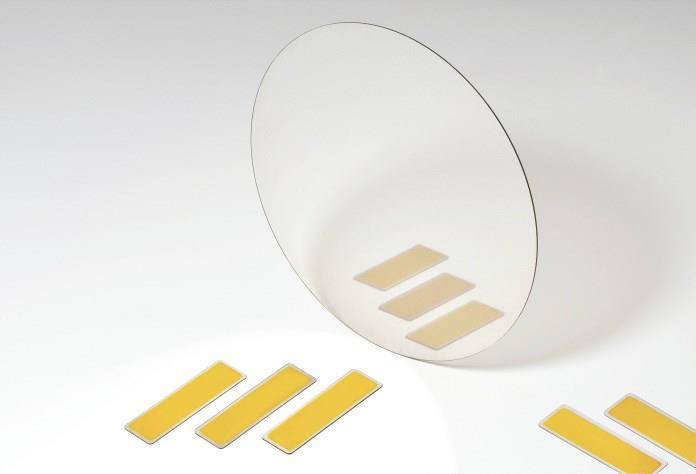

Applicazioni in banda microonde e terahertz
I componenti in diamante svolgono un ruolo fondamentale nello sviluppo di armi a microonde ad alta potenza e di tubi a onde viaggianti in terahertz.Questi componenti sono indispensabili per la loro eccezionale trasmittanza e resistenza meccanica, fondamentali per le prestazioni di questi sistemi avanzati.
Nel campo delle armi a microonde, l'elevata trasmittanza del diamante garantisce la propagazione delle onde elettromagnetiche senza perdite significative, mantenendo così l'efficacia dell'arma.Allo stesso modo, nei tubi a onde viaggianti terahertz, la resistenza meccanica del diamante consente di costruire componenti robusti in grado di sopportare gli ambienti ad alta sollecitazione associati a questi dispositivi.
Inoltre, le proprietà uniche del diamante lo rendono un materiale ideale per applicazioni a microonde e terahertz ad alta potenza.La sua capacità di trasmettere le onde elettromagnetiche in modo efficiente, unita alla sua resistenza meccanica, rende il diamante una scelta superiore rispetto ad altri materiali in queste tecnologie all'avanguardia.
| Area di applicazione | Vantaggi principali dei componenti in diamante |
|---|---|
| Armi a microonde ad alta potenza | Alta trasmittanza, resistenza meccanica |
| Tubi a onde progressive in terahertz | Alta trasmittanza, resistenza meccanica |
L'integrazione di componenti in diamante in queste applicazioni non solo migliora le prestazioni, ma apre anche nuove possibilità di innovazione nei settori della difesa e dell'aerospazio.Con il proseguimento della ricerca e dello sviluppo, il ruolo del diamante in questi settori high-tech è destinato a crescere, consolidando ulteriormente il suo status di materiale di elezione per i componenti avanzati delle finestre ottiche.
Applicazioni ai raggi X e all'ultravioletto estremo
I film di diamante non sono utilizzati solo nelle finestre a raggi X, ma svolgono un ruolo fondamentale anche nei sistemi di litografia a ultravioletti estremi (EUV).L'eccezionale trasmittanza delle pellicole di diamante in questi spettri ad alta energia, unita alle loro superiori proprietà meccaniche, le rende indispensabili nelle tecnologie di imaging avanzate.
Nelle applicazioni a raggi X, le finestre in diamante sono favorite per la loro capacità di resistere a pressioni e temperature elevate, pur mantenendo un'alta trasmittanza.Ciò le rende ideali per l'uso nelle sorgenti di radiazione di sincrotrone e nei telescopi a raggi X, dove l'integrità del materiale della finestra è fondamentale per una raccolta accurata dei dati.
Per la litografia EUV, i film di diamante sono componenti fondamentali dei sistemi ottici essenziali per la produzione di microchip con caratteristiche su scala nanometrica.L'elevata trasmittanza del diamante nella gamma EUV consente di ottenere immagini precise, mentre la sua resistenza meccanica garantisce la longevità e l'affidabilità delle apparecchiature litografiche.
| Applicazione | Proprietà del materiale utilizzato | Vantaggio chiave |
|---|---|---|
| Finestre a raggi X | Elevata trasmittanza, resistenza meccanica | Raccolta accurata dei dati, durata ad alta pressione |
| Litografia EUV | Elevata trasmittanza, resistenza meccanica | Immagini precise, longevità delle apparecchiature |
La combinazione unica di proprietà ottiche e meccaniche del diamante lo rende il materiale preferito per queste applicazioni esigenti, spingendo i confini di ciò che è possibile sia nella ricerca scientifica che nella produzione industriale.
Preparazione e lavorazione degli elementi ottici in diamante
Lavorazione di superfici curve
Lo sviluppo di tecniche per la preparazione di film di diamante curvi di alta qualità e di grande superficie è fondamentale per le applicazioni che richiedono strutture conformali.Queste tecniche sono essenziali per creare componenti ottici in grado di conformarsi a geometrie complesse, migliorando così le loro prestazioni in vari campi come la difesa, l'aerospaziale e l'energia.
Una delle sfide principali in questo settore è garantire che i film di diamante mantengano le loro eccezionali proprietà meccaniche, termiche e ottiche mentre vengono modellati in superfici curve.Ciò richiede metodi di lavorazione avanzati in grado di gestire le caratteristiche uniche del diamante, come la durezza e la conduttività termica.
| Tecnica di lavorazione | Caratteristiche principali | Applicazioni |
|---|---|---|
| Taglio laser | Taglio di precisione con zona termicamente alterata minima | Componenti aerospaziali, finestre ottiche di alta precisione |
| Lavorazione a fascio ionico | Modifiche superficiali senza contatto e di alta precisione | Ottica per la difesa, sensori a infrarossi conformazionali |
| Incisione chimica | Rimozione controllata di materiale mediante reazioni chimiche | Componenti del settore energetico, finestre curve a raggi X |
Queste tecniche non solo consentono la fabbricazione di pellicole di diamante curve, ma assicurano anche che i componenti risultanti soddisfino i severi requisiti di elevata trasmittanza, resistenza meccanica e stabilità termica richiesti dai sistemi ottici avanzati.Padroneggiando questi processi, i ricercatori possono spingersi oltre i confini del possibile con i componenti ottici in diamante, aprendo nuove possibilità nelle applicazioni high-tech.
Processi di lucidatura superficiale
Ottenere una finitura superficiale perfetta per gli elementi ottici in diamante è un processo complesso che coinvolge una serie di tecniche avanzate.Questi metodi possono essere ampiamente classificati in processi meccanici, chemio-meccanici, termochimici e altri processi specializzati come l'attrito dinamico, il laser, il fascio di ioni, l'incisione al plasma e la lavorazione a scarica elettrica (EDM).Ognuna di queste tecniche presenta vantaggi e applicazioni uniche, studiate su misura per soddisfare i severi requisiti dei componenti ottici in diamante.
Lucidatura meccanica è uno dei metodi più tradizionali, che si basa su materiali abrasivi per rimuovere gradualmente le imperfezioni della superficie.Questa tecnica è particolarmente efficace per ottenere una finitura liscia su superfici piane.Tuttavia, può richiedere molto tempo e più fasi di lucidatura per raggiungere il livello di levigatezza desiderato.
La lucidatura chemio-meccanica combina reazioni chimiche e abrasione meccanica, consentendo un controllo più preciso del processo di lucidatura.Questo metodo è particolarmente utile per le superfici delicate dove la lucidatura meccanica tradizionale potrebbe causare danni.
Lucidatura termochimica sfrutta il calore per indurre reazioni chimiche che alterano la superficie del diamante.Questa tecnica è molto efficace per rimuovere le imperfezioni più profonde e può essere utilizzata in combinazione con altri metodi per ottenere una finitura superiore.
Oltre a questi metodi primari, tecniche specializzate come lucidatura ad attrito dinamico , lucidatura laser , lucidatura a fascio ionico , incisione al plasma e EDM offrono capacità uniche.La lucidatura a frizione dinamica, ad esempio, utilizza la rotazione ad alta velocità e l'attrito per lisciare le superfici, mentre la lucidatura laser impiega raggi laser per rimuovere il materiale in modo altamente controllato.La lucidatura a fascio ionico utilizza ioni accelerati per incidere la superficie, fornendo una finitura molto fine e controllata.L'incisione al plasma, invece, utilizza il plasma per rimuovere il materiale, offrendo un elevato grado di precisione.Infine, l'elettroerosione, o lavorazione a scarica elettrica, utilizza le scariche elettriche per erodere il materiale, rendendola ideale per forme intricate e aree difficili da raggiungere.
Ognuno di questi metodi svolge un ruolo cruciale nella fabbricazione di elementi ottici in diamante, assicurando che essi soddisfino gli elevati standard richiesti per le applicazioni previste in vari campi, tra cui la difesa, l'aerospaziale e l'energia.
Conclusioni e direzioni future
Sintesi dei vantaggi delle finestre ottiche in diamante
Gli elementi per finestre ottiche in diamante sfruttano le eccezionali proprietà del diamante per eccellere in una moltitudine di applicazioni high-tech, in particolare nei settori della difesa e dell'energia.L'impareggiabile durezza, l'inerzia chimica, l'elevata conducibilità termica e il basso coefficiente di espansione termica fanno del diamante la scelta migliore rispetto a qualsiasi altro materiale per finestre esistente per la trasmissione di radiazioni a infrarossi e microonde.Questa superiorità è evidente nel suo crescente utilizzo come finestra di uscita per laser CO2 ad alta potenza e girotroni, in sostituzione di materiali tradizionali come il seleniuro di zinco.
Le finestre di diamante policristallino sintetico, prodotte con la tecnica della deposizione chimica da vapore (CVD), sono modellate in dischi di grande diametro e spessore minimo per ridurre l'assorbimento, il che le rende ideali per le applicazioni ad alta potenza.Inoltre, le lastre di diamante monocristallino, con dimensioni fino a circa 10 mm, stanno diventando fondamentali in vari campi dell'ottica, tra cui i diffusori di calore all'interno delle cavità laser, l'ottica diffrattiva e come mezzo di guadagno nei laser Raman.
I recenti progressi nelle tecniche di sintesi HPHT (High-Pressure High-Temperature) e CVD hanno migliorato in modo significativo la purezza e la perfezione cristallografica del diamante monocristallino, consentendone l'uso come reticolo di diffrazione e materiale per finestre in sorgenti di radiazione ad alta potenza come i sincrotroni.I processi CVD e HPHT sono utilizzati anche per creare incudini di diamante otticamente trasparenti, strumenti essenziali per misurare le proprietà elettriche e magnetiche dei materiali a pressioni elevatissime utilizzando una cella a incudine di diamante.
Le applicazioni ottiche del diamante CVD sono ampiamente classificate in finestre a film autoportanti, cristalli ottici e rivestimenti ottici.Queste applicazioni coprono tutte le bande di lunghezza d'onda, dai raggi X alle microonde, rendendo le finestre di diamante indispensabili nei sistemi a microonde, nelle finestre/paratie dei missili, nelle finestre a raggi X, nelle finestre dei laser, nelle microlenti e in altri componenti dei sistemi a fusione nucleare, aerei, bombe, navali e spaziali.
Le proprietà uniche del diamante, come l'alta densità atomica e il forte legame, unite alla sua struttura reticolare altamente simmetrica, determinano un significativo guadagno Raman, come illustrato nella Tabella 3. Inoltre, il suo elevato indice di rifrazione è in grado di fornire un'elevata qualità di luce.Inoltre, l'elevato indice di rifrazione e la velocità di trasmissione acustica contribuiscono a un elevato guadagno Brillouin e a uno spostamento di frequenza, come illustrato nella Tabella 4. Queste caratteristiche rendono il cristallo di diamante un elemento di guadagno Raman significativo, come illustrato nella Tabella 4.Queste caratteristiche rendono i cristalli di diamante il mezzo ideale per operazioni laser Raman e Brillouin ad alta potenza ed efficienza.
In sintesi, le finestre ottiche in diamante stanno rivoluzionando le applicazioni high-tech grazie alle loro proprietà superiori, rendendole indispensabili nella difesa, nell'energia e in numerosi altri settori.
Sfide e necessità di ricerca
La richiesta di preparazione e lavorazione di precisione di diamanti ottici di grandi dimensioni rimane una sfida significativa, in particolare nelle applicazioni ad alta potenza, alta temperatura e alta frequenza.Queste applicazioni richiedono non solo la sintesi di diamanti di grandi dimensioni e privi di difetti, ma anche la loro precisa modellazione e lucidatura per soddisfare i severi requisiti di chiarezza ottica e resistenza meccanica.
Attualmente, i metodi di preparazione dei componenti ottici in diamante, come la deposizione di vapore chimico al plasma a microonde e la deposizione di vapore chimico a filo caldo, incontrano limitazioni nella scalabilità per produrre diamanti di grandi dimensioni.Inoltre, i processi di lucidatura superficiale, che includono tecniche come la lucidatura meccanica, chemio-meccanica e laser, devono essere perfezionati per garantire che le superfici dei diamanti rimangano prive di difetti che potrebbero compromettere le loro proprietà ottiche.
Inoltre, la necessità di strutture conformi in alcune applicazioni, come la lavorazione di superfici curve, aggiunge un ulteriore livello di complessità.Lo sviluppo di tecniche in grado di produrre in modo efficiente film di diamante curvi di alta qualità e di grande superficie è essenziale, ma rimane un'area in cui sono necessari progressi significativi.
In sintesi, se da un lato i componenti delle finestre ottiche in diamante offrono vantaggi ineguagliabili in vari campi dell'alta tecnologia, dall'altro la loro preparazione e lavorazione devono subire miglioramenti sostanziali per soddisfare appieno le esigenze delle applicazioni moderne.
