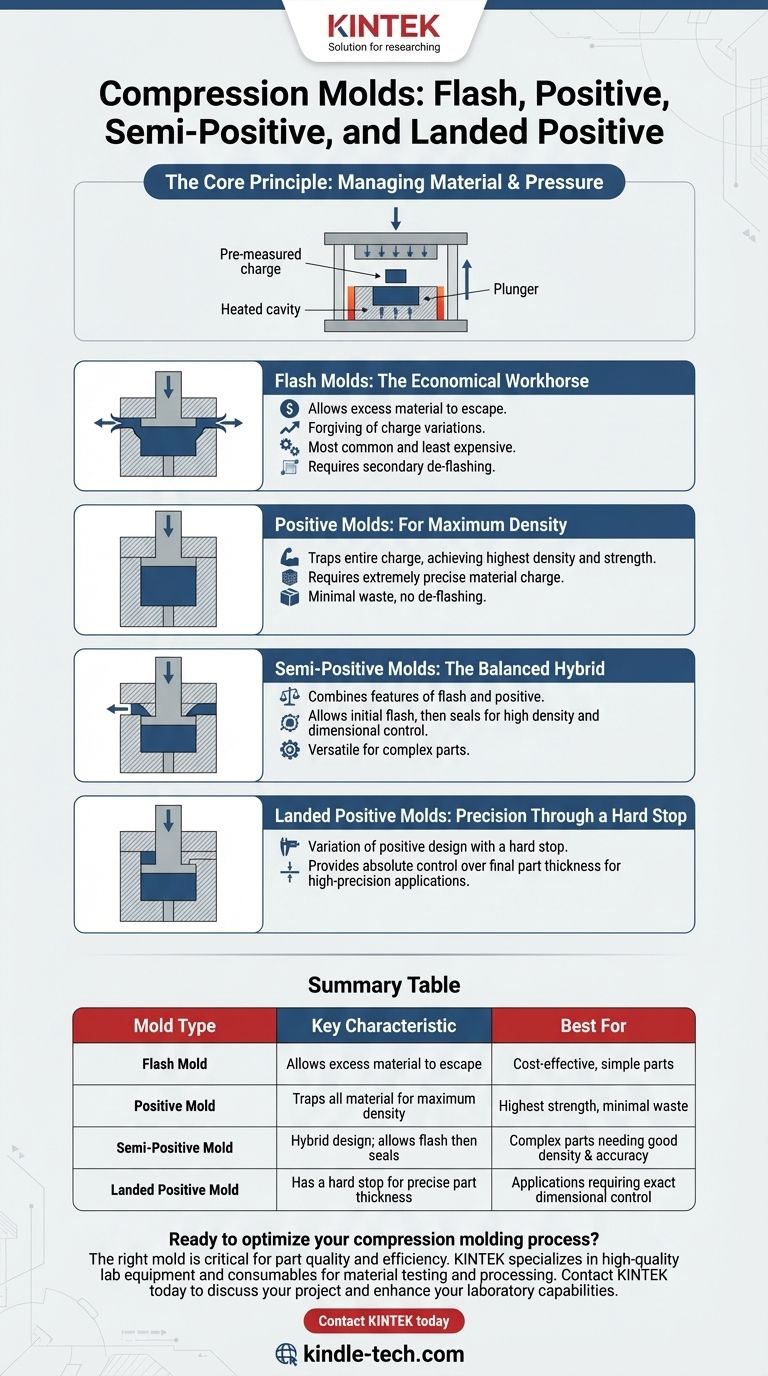

Quali sono i diversi tipi di stampi a compressione? Una guida agli stampi Flash, Positivi, Semi-Positivi e Positivi con Battuta

I tipi principali di stampi a compressione sono flash, positivi, semi-positivi e positivi con battuta. Ogni design è definito da come contiene il materiale grezzo e gestisce il flusso di materiale in eccesso, noto come "bava" (flash), durante il ciclo di stampaggio. La selezione di un tipo di stampo specifico è una decisione ingegneristica critica che influisce direttamente sulla qualità del pezzo, sull'uso del materiale e sul costo complessivo di produzione.

La differenza fondamentale tra i tipi di stampi a compressione risiede nel modo in cui controllano la pressione del materiale e il trabocco. La scelta si muove lungo uno spettro che va dallo stampo flash, economico ma meno preciso, allo stampo positivo, esigente ma a densità più elevata, con i design semi-positivi che offrono una via di mezzo versatile.

Il Principio Fondamentale: Gestione del Materiale e della Pressione

Lo stampaggio a compressione implica fondamentalmente il posizionamento di una quantità pre-misurata di materiale (la "carica") in una cavità dello stampo riscaldata. Un pistone o una forza superiore chiude quindi lo stampo, applicando un'immensa pressione che costringe il materiale a conformarsi alla forma della cavità.

Il fattore chiave di differenziazione tra i tipi di stampo è il modo in cui gestiscono il fatto che la carica di materiale è raramente perfetta. Ciò porta a diverse strategie per controllare la pressione e gestire qualsiasi materiale in eccesso.

Stampi Flash: Il Cavallo di Battaglia Economico

Uno stampo flash è progettato in modo che le due metà dello stampo non si sigillino perfettamente. Una piccola fessura orizzontale nota come "terra di bava" (flash land) circonda la cavità.

Quando viene applicata pressione, il materiale in eccesso è autorizzato a fuoriuscire dalla cavità e in quest'area di terra, formando un sottile strato di bava. Ciò rende lo stampo tollerante a leggere variazioni nella carica di materiale. È il tipo di stampo a compressione più comune e meno costoso.

Stampi Positivi: Per la Massima Densità

Uno stampo positivo funziona come un pistone in un cilindro. Il pistone si adatta perfettamente alle pareti verticali della cavità, non lasciando spazio al materiale per fuoriuscire.

Questo design intrappola l'intera carica di materiale, costringendola tutta a essere consolidata all'interno del pezzo. Raggiunge la massima densità possibile del pezzo e resistenza, ma richiede una carica di materiale estremamente precisa. Troppo poco materiale si traduce in un pezzo incompleto; troppo può danneggiare lo stampo o la pressa.

Stampi Semi-Positivi: L'Ibrido Equilibrato

Uno stampo semi-positivo combina caratteristiche sia dei design flash che di quelli positivi. Consente a una piccola quantità di bava di fuoriuscire inizialmente, ma man mano che lo stampo si chiude ulteriormente, il pistone entra nella cavità, creando una tenuta positiva.

Questo approccio "il meglio di entrambi i mondi" fornisce un buon controllo dimensionale e alta densità pur essendo più tollerante alle variazioni di carica rispetto a un vero stampo positivo. È eccellente per pezzi complessi che richiedono una buona qualità superficiale e integrità interna.

Stampi Positivi con Battuta: Precisione Tramite un Arresto Fisso

Conosciuto anche come stampo a "pistone con battuta" (landed plunger), questa è una variazione del design positivo. La caratteristica chiave è una "battuta" o arresto fisico che ferma la corsa del pistone a una profondità precisa e predeterminata.

Questo fornisce un controllo assoluto sullo spessore finale del pezzo, il che è fondamentale per molte applicazioni di alta precisione. Sebbene intrappoli ancora la maggior parte del materiale come uno stampo positivo, l'arresto fisso garantisce la consistenza dimensionale da pezzo a pezzo.

Comprendere i Compromessi

Scegliere un tipo di stampo non significa scegliere quale sia il "migliore", ma quale sia il migliore per una specifica applicazione. La decisione implica un equilibrio tra costi, complessità del pezzo e requisiti di qualità.

Costo vs. Precisione

Gli stampi flash sono i meno costosi da produrre e utilizzare perché non richiedono una pesatura precisa del materiale. Tuttavia, creano spreco di materiale (la bava) e necessitano di un'operazione di rifilatura secondaria, aggiungendo costi di manodopera.

Gli stampi positivi sono più costosi da costruire e richiedono un rigoroso controllo del processo per la carica del materiale. Il vantaggio è un pezzo a forma netta con spreco minimo di materiale e nessuna sbavatura secondaria.

Flusso e Proprietà del Materiale

La viscosità e le caratteristiche di flusso del polimero scelto (ad esempio, BMC termoindurente, SMC o termoplastici) sono critiche. Un materiale molto rigido o a basso flusso potrebbe non riempire le caratteristiche intricate di un pezzo se uno stampo flash consente a troppa pressione di disperdersi.

In questi casi, è necessario uno stampo semi-positivo o positivo per costruire la pressione richiesta per garantire che la cavità sia completamente riempita.

Geometria del Pezzo

Pezzi semplici e poco profondi sono candidati ideali per gli stampi flash.

Pezzi con profondità elevate o con caratteristiche complesse, pareti verticali alte o spessori variabili beneficiano del controllo superiore della pressione degli stampi semi-positivi e positivi. Questi design assicurano che il materiale sia forzato in ogni angolo della cavità, prevenendo vuoti e garantendo una densità uniforme.

Selezione dello Stampo Giusto per la Tua Applicazione

La tua scelta finale dipende da una chiara comprensione dell'obiettivo primario del tuo progetto.

• Se il tuo obiettivo principale è l'efficienza dei costi per pezzi semplici e ad alto volume: Uno stampo flash offre il costo di attrezzatura più basso ed è tollerante nella produzione.
• Se il tuo obiettivo principale è la massima densità, resistenza e minimo spreco di materiale: Uno stampo positivo è la scelta ideale, ma devi investire in un controllo preciso della carica.
• Se il tuo obiettivo principale è un equilibrio tra precisione dimensionale, buona densità e complessità del design: Uno stampo semi-positivo fornisce la soluzione più versatile e robusta.
• Se il tuo obiettivo principale è il controllo assoluto su uno spessore critico del pezzo: Uno stampo positivo con battuta è l'unico design che garantisce questo livello di stabilità dimensionale.

La scelta dello stampo corretto è il primo passo verso una produzione efficiente e di alta qualità.

Tabella Riepilogativa:

Tipo di Stampo	Caratteristica Chiave	Ideale Per
Stampo Flash	Consente la fuoriuscita del materiale in eccesso (bava)	Pezzi semplici ed economici
Stampo Positivo	Intrappola tutto il materiale per la massima densità	Massima resistenza, minimo spreco
Stampo Semi-Positivo	Design ibrido; consente la bava poi sigilla	Pezzi complessi che richiedono buona densità e precisione
Stampo Positivo con Battuta	Ha un arresto fisso per uno spessore preciso del pezzo	Applicazioni che richiedono un controllo dimensionale esatto
