Quali sono esempi di reattori a flusso continuo? Ottimizza il tuo processo chimico con lo strumento giusto

In pratica, gli esempi più comuni di reattori a flusso continuo sono il Reattore a Flusso a Tappo (PFR), spesso realizzato come un semplice reattore tubolare, il Reattore a Serbatoio Agitato Continuamente (CSTR), e il Reattore a Letto Impaccato (PBR) per reazioni che coinvolgono catalizzatori solidi. Ogni design offre un ambiente distinto per una reazione chimica, scelto specificamente per ottimizzare la velocità di reazione, la purezza del prodotto e la sicurezza.

Il tipo specifico di reattore a flusso continuo scelto non è una decisione arbitraria. È una scelta ingegneristica deliberata determinata dai requisiti fondamentali della reazione, come le fasi coinvolte (gas, liquido, solido), le esigenze di trasferimento di calore e il profilo di miscelazione desiderato.

Il Principio Fondamentale: Perché Usare il Flusso Continuo?

Prima di esaminare i tipi specifici di reattori, è essenziale capire perché la lavorazione a flusso continuo viene scelta rispetto alla tradizionale lavorazione a lotti, dove tutti gli ingredienti vengono miscelati in un unico recipiente all'inizio.

Il Vantaggio dello Stato Stazionario

I reattori a flusso continuo operano in uno stato stazionario, il che significa che le condizioni di processo come temperatura, pressione e concentrazione in qualsiasi punto del reattore rimangono costanti nel tempo.

Questa stabilità porta a una qualità del prodotto altamente consistente e a prestazioni prevedibili, difficili da ottenere in un reattore a lotti dove le condizioni cambiano costantemente.

Sicurezza e Controllo Migliorati

Per design, i reattori a flusso contengono un volume molto più piccolo di materiale reattivo in qualsiasi momento rispetto a un grande recipiente a lotti.

Questa miniaturizzazione della zona di reazione migliora drasticamente la sicurezza, specialmente per reazioni altamente energetiche (esotermiche) o pericolose. Il calore generato può essere rimosso in modo molto più efficiente, prevenendo pericolosi picchi di temperatura e reazioni incontrollate.

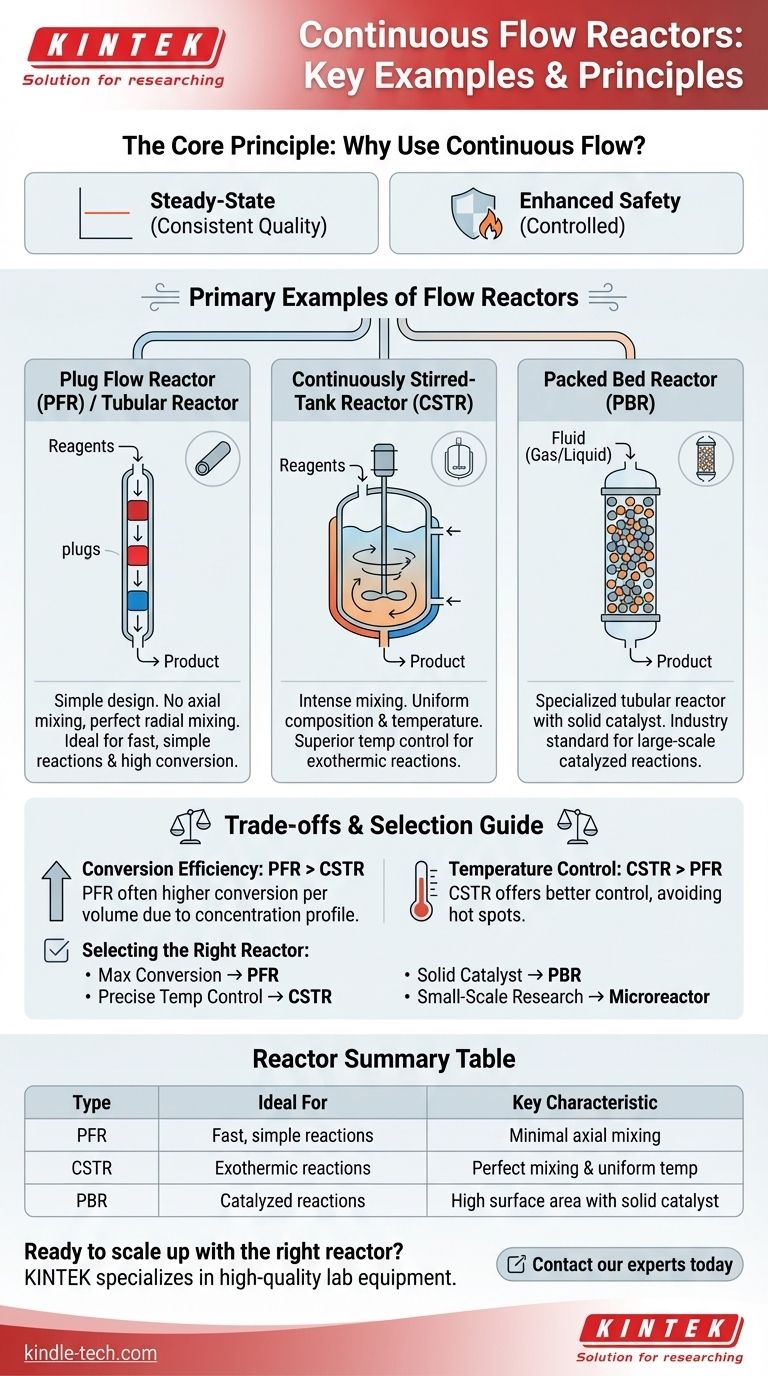

Tipi Chiave di Reattori a Flusso Continuo

I principali esempi di reattori a flusso si distinguono per le loro caratteristiche di miscelazione e forma fisica.

Reattori a Flusso a Tappo (PFR) / Reattori Tubolari

Un Reattore a Flusso a Tappo è il modello più semplice, spesso visualizzato come un lungo tubo. I reagenti vengono pompati continuamente in un'estremità e il prodotto emerge dall'altra.

In un PFR ideale, non c'è miscelazione assiale (miscelazione lungo la lunghezza del tubo), ma una perfetta miscelazione radiale (miscelazione attraverso il diametro del tubo). Ogni "tappo" di fluido si muove attraverso il reattore senza interagire con i tappi che lo precedono o lo seguono, sperimentando l'intero percorso di reazione dall'inizio alla fine.

Questi sono ideali per reazioni semplici, veloci e ben comportate, in particolare in sistemi monofase (liquido-liquido o gas-gas).

Reattori a Serbatoio Agitato Continuamente (CSTR)

Un CSTR è un recipiente dotato di un'elica (un agitatore) che viene alimentato continuamente con reagenti e da cui la miscela di prodotto viene rimossa continuamente.

La caratteristica chiave di un CSTR è la sua miscelazione intensa. L'obiettivo è creare una composizione e una temperatura perfettamente uniformi in tutto il reattore. Ciò significa che la concentrazione del prodotto che esce dal reattore è identica alla concentrazione all'interno del reattore.

I CSTR eccellono nel controllo della temperatura grazie all'ampia superficie di scambio termico e all'elevata miscelazione. Sono spesso utilizzati per reazioni in cui la temperatura precisa è critica o quando i reagenti devono essere mantenuti diluiti. Per un'elevata conversione, più CSTR sono spesso collegati in serie.

Reattori a Letto Impaccato (PBR)

Un Reattore a Letto Impaccato è un tipo specializzato di reattore tubolare che è riempito con particelle solide, più comunemente un catalizzatore eterogeneo.

Il fluido (gas o liquido) scorre attraverso gli spazi vuoti tra le particelle solide stazionarie. Questo design è lo standard industriale per reazioni catalizzate su larga scala, come la sintesi dell'ammoniaca o la raffinazione del petrolio.

L'impaccamento solido fornisce un'enorme superficie per la reazione, ma può anche creare problemi con la caduta di pressione e la distribuzione del calore.

Comprendere i Compromessi: CSTR vs. PFR

La scelta tra i due modelli di reattore più comuni comporta chiari compromessi ingegneristici.

Efficienza di Conversione

Per la maggior parte delle reazioni standard, un PFR è più efficiente di un CSTR dello stesso volume. Poiché i reagenti sono alla loro massima concentrazione all'ingresso di un PFR, la velocità di reazione è inizialmente molto alta. In un CSTR, i reagenti in ingresso vengono immediatamente diluiti alla bassa concentrazione dell'uscita, rallentando la velocità di reazione complessiva.

Controllo della Temperatura

Un CSTR offre un controllo della temperatura superiore. La miscelazione costante e vigorosa distribuisce il calore in modo uniforme, prevenendo punti caldi che possono degradare i prodotti o causare problemi di sicurezza. Un PFR può sviluppare significativi gradienti di temperatura lungo la sua lunghezza, il che richiede design di rivestimento o raffreddamento più complessi per la gestione.

Gestione di Solidi e Viscosità

I CSTR sono generalmente migliori nella gestione di sospensioni o reazioni che producono precipitati solidi, poiché l'intensa miscelazione può mantenere i solidi in sospensione. Un PFR o PBR può facilmente intasarsi a causa dei solidi.

Selezione del Reattore Giusto per il Tuo Processo

La scelta del reattore dovrebbe essere guidata dagli obiettivi specifici del tuo processo chimico.

• Se il tuo obiettivo principale è massimizzare la conversione per una reazione semplice: Un Reattore a Flusso a Tappo (PFR) è tipicamente la scelta più efficiente in termini di volume.
• Se il tuo obiettivo principale è il controllo preciso della temperatura per una reazione esotermica: Un Reattore a Serbatoio Agitato Continuamente (CSTR) fornisce l'ambiente termico più stabile.
• Se il tuo obiettivo principale è condurre una reazione con un catalizzatore solido: Un Reattore a Letto Impaccato (PBR) è la soluzione appositamente costruita e standard del settore.
• Se il tuo obiettivo principale è la ricerca su piccola scala con un controllo eccellente: Un microrreattore, che agisce come un PFR altamente efficiente, offre un trasferimento di calore/massa e una sicurezza senza precedenti.

In definitiva, il reattore non è solo un contenitore; è uno strumento ingegnerizzato progettato per creare l'ambiente ideale per una specifica trasformazione chimica.

Tabella Riepilogativa:

Tipo di Reattore	Ideale Per	Caratteristica Chiave
Reattore a Flusso a Tappo (PFR)	Reazioni veloci, semplici; alta conversione	Minima miscelazione assiale; i reagenti scorrono come 'tappi'
Reattore a Serbatoio Agitato Continuamente (CSTR)	Controllo preciso della temperatura; reazioni esotermiche	Miscelazione perfetta; composizione e temperatura uniformi
Reattore a Letto Impaccato (PBR)	Reazioni con catalizzatori solidi (es. raffinazione)	Riempito con pellet di catalizzatore; elevata superficie
