Panoramica dei target di sputtering nella produzione di circuiti integrati
Requisiti tecnici per i target sputtering
I target sputtering utilizzati nel processo di produzione dei circuiti integrati richiedono requisiti tecnici rigorosi per garantire prestazioni e affidabilità ottimali. Questi target devono presentare elevata purezza dei metalli con un controllo rigoroso del contenuto di impurità e dei livelli di difetti. La purezza di questi target varia in genere dal 99,9% al 99,9999% (da 3N a 6N), garantendo che i film risultanti siano privi di contaminanti che potrebbero degradare le prestazioni del dispositivo.
Oltre alla purezza, uniformità dei grani e direzione dei grani sono fondamentali. L'uniformità delle dimensioni e dell'orientamento dei grani sulla superficie di destinazione garantisce una deposizione uniforme del film, essenziale per la fabbricazione precisa dei circuiti integrati. Qualsiasi variazione nella struttura dei grani può portare a proprietà non uniformi del film, causando potenzialmente difetti nel prodotto finale.
L'accuratezza della lavorazione è un altro requisito fondamentale. I target devono essere prodotti con elevata precisione per soddisfare i requisiti dimensionali e strutturali delle apparecchiature di sputtering avanzate. Ciò comporta il mantenimento di tolleranze strette su parametri quali la rugosità superficiale, la densità e l'uniformità della composizione. Ad esempio, i target utilizzati nello sputtering magnetronico richiedono grani finissimi e densità elevatissima per ottenere un rivestimento efficiente e uniforme.
Inoltre, la composizione del materiale e l'uniformità del uniformità del tessuto del materiale e l'uniformità del tessuto devono essere controllate meticolosamente. Ciò garantisce che i film depositati presentino le proprietà meccaniche, elettriche e magnetiche desiderate. Ad esempio, il contenuto e la dimensione degli ossidi devono essere gestiti con precisione per evitare effetti negativi sull'adesione e sull'integrità del film.

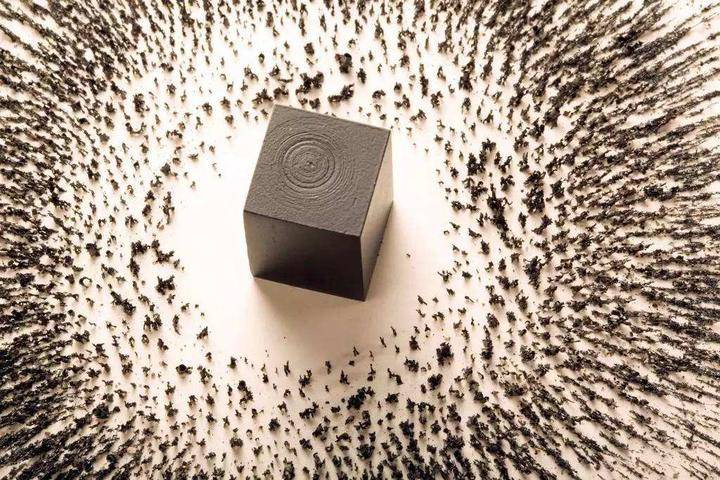

Infine, la permeabilità magnetica di alcuni target, soprattutto quelli utilizzati nelle tecniche di sputtering avanzate come l'HIPIMS (High Power Impulse Magnetron Sputtering), gioca un ruolo cruciale nell'efficienza e nella qualità del processo di rivestimento. I target ad alta permeabilità magnetica facilitano il confinamento degli elettroni e l'accelerazione degli ioni, portando a film più densi e aderenti.
In sintesi, i requisiti tecnici per i target di sputtering nella produzione di circuiti integrati sono molteplici e comprendono la purezza, l'uniformità dei grani, l'accuratezza della lavorazione, il controllo della composizione e le proprietà magnetiche. Questi requisiti rigorosi assicurano che i target possano fornire film di alta qualità, essenziali per la fabbricazione affidabile e ad alte prestazioni dei circuiti integrati.

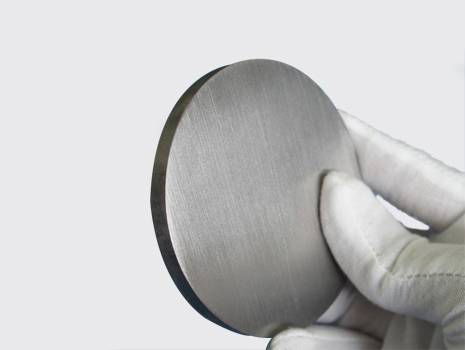

Obiettivi di sputtering ad alta purezza
I target di sputtering ad alta purezza, con purezza compresa tra il 99,9% e il 99,9999% (da 3N a 6N), sono componenti fondamentali nel processo di deposizione fisica del vapore (PVD) utilizzato nella produzione di componenti elettronici. Questi target sono tipicamente realizzati con metalli o non metalli e sono essenziali per garantire la qualità e le prestazioni dei prodotti finali.
KINTEK, un produttore leader, è specializzato nella produzione di target di sputtering ad alta densità e ad altissima purezza, utilizzando tecnologie avanzate come la fusione/fusione sotto vuoto e la pressatura isostatica a caldo (HIP). Questi bersagli sono disponibili in varie configurazioni, tra cui forme monoblocco o incollate, con dimensioni fino a 820 mm. Sono progettati meticolosamente con caratteristiche quali la posizione dei fori, la filettatura, la smussatura, le scanalature e il supporto per garantire la compatibilità sia con le pistole standard sia con le più recenti apparecchiature di lavorazione per le tecniche di sputtering DC, FM, RF e HIPIMS/HPPMS.
Oltre alle dimensioni standard, KINTEK offre anche target di dimensioni di ricerca e opzioni personalizzate per soddisfare requisiti specifici. Tutti i target e i materiali di evaporazione sono sottoposti a rigorose analisi con tecniche all'avanguardia come la fluorescenza a raggi X (XRF), la spettrometria di massa a scarica di bagliore (GDMS) e il plasma ad accoppiamento induttivo (ICP) per garantirne l'elevata purezza e qualità.

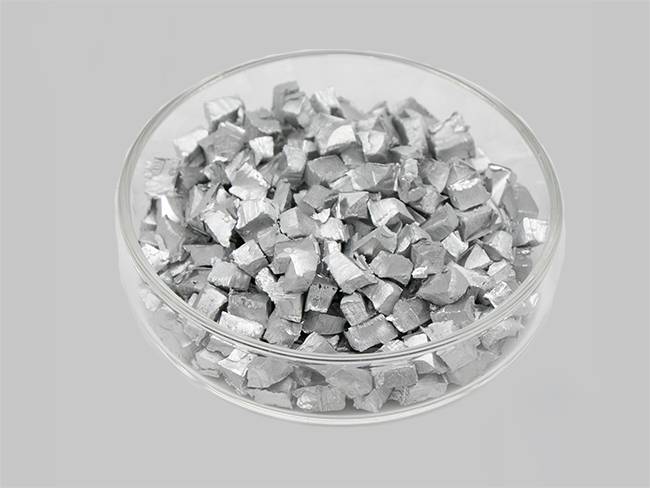

Inoltre, KINTEK fornisce materiali di evaporazione sfusi in varie forme, tra cui pellet, bacchette, pezzi, granuli, bava, grumi, lingotti, pallini e coni di deposizione, per soddisfare un'ampia gamma di applicazioni nell'industria dei semiconduttori.
Applicazioni specifiche dei target di sputtering
Obiettivi per alluminio (Al) e sue leghe
L'alluminio (Al) di elevata purezza e i target delle sue leghe svolgono un ruolo cruciale nel processo di interconnessione metallica back-end dei circuiti integrati, in particolare nel nodo tecnologico di 0,13 µm. Questi target sono essenziali per ottenere le sottili larghezze di linea e l'elevata conduttività richieste dai moderni dispositivi a semiconduttore. La purezza di questi target di alluminio varia in genere dal 99,9% al 99,9999% (da 3N a 6N), garantendo impurità minime che potrebbero influire sulle prestazioni e sull'affidabilità delle interconnessioni.
Nel contesto della produzione di circuiti integrati, l'alluminio e le sue leghe sono utilizzati principalmente per creare strati metallici che collegano i diversi componenti all'interno del chip. Il nodo tecnologico da 0,13 µm rappresenta una tappa fondamentale in cui l'industria è passata a progetti più avanzati e miniaturizzati, che richiedono materiali con proprietà elettriche e meccaniche superiori. L'uso di target di alluminio di elevata purezza in questo processo garantisce che i film metallici risultanti presentino un'eccellente uniformità e bassi tassi di difettosità, fondamentali per mantenere l'integrità del segnale e ridurre la resistenza.
La lega di alluminio con elementi come il rame (Cu) e il silicio (Si) ne migliora ulteriormente le prestazioni in applicazioni specifiche. Ad esempio, le leghe alluminio-rame sono note per la loro migliore resistenza all'elettromigrazione, fondamentale negli ambienti ad alta densità di corrente. Inoltre, l'inclusione del silicio nelle leghe di alluminio contribuisce a ridurre la formazione di collinette e baffi, che possono causare cortocircuiti nelle interconnessioni.
Inoltre, il controllo preciso della dimensione e dell'orientamento dei grani in questi target di alluminio ad alta purezza è essenziale per ottenere le proprietà meccaniche ed elettriche desiderate. Questo controllo è ottenuto grazie a tecniche di produzione avanzate che garantiscono la conformità dei target ai severi requisiti dell'industria dei semiconduttori. L'uniformità di queste proprietà sulla superficie del target è fondamentale per la consistenza del film depositato, che ha un impatto diretto sulla resa e sulle prestazioni del circuito integrato finale.
In sintesi, l'alluminio di elevata purezza e le sue leghe sono indispensabili nel nodo tecnologico di 0,13 µm e oltre, consentendo la fabbricazione di interconnessioni metalliche affidabili e ad alte prestazioni nei circuiti integrati. La loro purezza superiore, combinata con composizioni di leghe ottimizzate e processi di produzione precisi, garantisce che questi target soddisfino gli esigenti standard dell'industria dei semiconduttori.
Obiettivi in titanio (Ti)
I target di titanio (Ti) ad alta purezza svolgono un ruolo cruciale nel processo di deposizione fisica da vapore (PVD), in particolare nella fabbricazione di film metallici di titanio ad alta purezza. Questi target sono utilizzati prevalentemente nei nodi tecnologici che vanno da 0,13 µm in su, dove i severi requisiti di purezza sono essenziali per mantenere l'integrità e le prestazioni dei circuiti integrati.
La funzione principale di questi target di titanio è quella di facilitare la deposizione di film di titanio uniformi e di alta qualità, che sono parte integrante della funzionalità e dell'affidabilità dei dispositivi a semiconduttore. L'elevata purezza di questi target, tipicamente compresa tra il 99,9% e il 99,9999% (da 3N a 6N), garantisce che i film risultanti siano privi di impurità che potrebbero compromettere le prestazioni del dispositivo.
Oltre a essere utilizzati nel nodo tecnologico da 0,13 µm, i target in titanio sono impiegati anche in nodi più avanzati, dove la loro capacità di produrre film coerenti e privi di difetti è fondamentale. Ciò sottolinea la versatilità e la robustezza dei target in titanio nel soddisfare le esigenze in continua evoluzione della produzione di semiconduttori.
Inoltre, l'elevata precisione di lavorazione e l'uniformità della direzione dei grani in questi target contribuiscono all'efficienza e all'efficacia complessiva del processo PVD. Ciò garantisce che i film di titanio aderiscano bene al substrato e presentino le proprietà meccaniche ed elettriche desiderate, migliorando così le prestazioni complessive dei circuiti integrati.

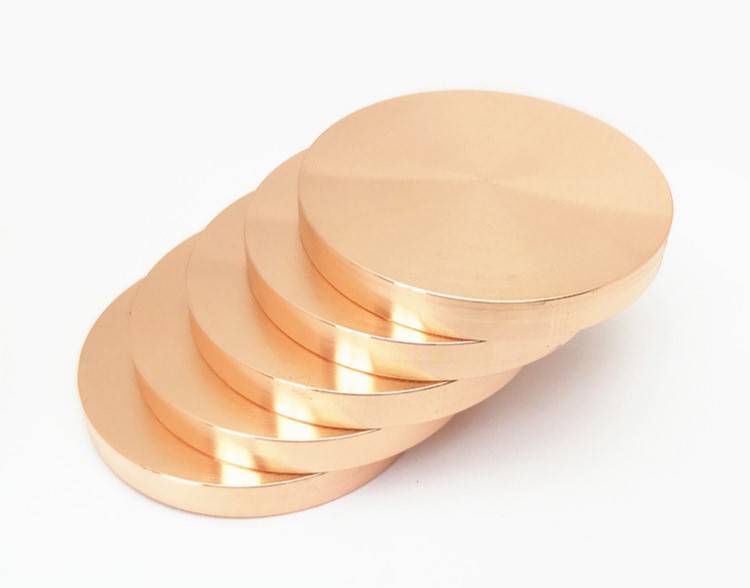

Rame (Cu) e leghe di rame
Il rame è emerso come materiale di interconnessione metallica preferito, sostituendo gradualmente l'alluminio a partire dal nodo tecnologico 0,13µm. Questa transizione è dovuta alla necessità di ottenere target metallici di rame ad alta purezza, essenziali per mantenere l'integrità e le prestazioni dei circuiti integrati. Il passaggio alle interconnessioni in rame è dovuto principalmente alla superiore conduttività elettrica e alla minore resistenza del rame rispetto all'alluminio, che è fondamentale per ridurre i ritardi dei segnali e il consumo di energia nei dispositivi a semiconduttore avanzati.
I target di rame ad alta purezza, in genere con una purezza compresa tra il 99,9% e il 99,9999% (da 3N a 6N), sono realizzati meticolosamente per soddisfare i severi requisiti dell'industria dei semiconduttori. Questi target devono presentare un'elevata uniformità nella struttura e nell'orientamento dei grani, garantendo una deposizione uniforme degli strati di rame durante il processo di deposizione fisica da vapore (PVD). Inoltre, il controllo delle impurità e dei difetti è fondamentale per evitare effetti negativi sulle prestazioni e sull'affidabilità del dispositivo.
L'uso di interconnessioni in rame si è diffuso in vari nodi tecnologici, da 0,13 µm in giù, dove svolge un ruolo fondamentale nel migliorare la velocità e l'efficienza dei circuiti integrati. Con l'avanzare della tecnologia, la domanda di target di rame ad alta purezza è destinata ad aumentare, consolidando ulteriormente la posizione del rame come materiale chiave nel panorama della produzione di semiconduttori.
Obiettivi di tantalio (Ta)
I target di tantalio metallico ad alta purezza svolgono un ruolo fondamentale nella produzione di chip per circuiti integrati, in particolare come strato di barriera per le interconnessioni in rame (Cu). Questi target sono essenziali per i nodi tecnologici di 130µm e inferiori, dove l'integrità e l'affidabilità delle interconnessioni sono fondamentali. La funzione principale del tantalio in questo contesto è quella di impedire la diffusione del rame negli strati dielettrici, mantenendo così l'integrità strutturale e le prestazioni elettriche del chip.
Nell'industria dei semiconduttori, la domanda di target di tantalio di elevata purezza è aumentata grazie alle loro proprietà uniche. L'elevato punto di fusione del tantalio e l'eccellente resistenza alla corrosione lo rendono un materiale ideale per queste applicazioni. I requisiti di purezza per questi target variano in genere dal 99,9% al 99,9999% (da 3N a 6N), garantendo impurità minime che potrebbero compromettere le prestazioni dei circuiti integrati.
L'uso dei target di tantalio non si limita alla sola funzione di strato barriera. Essi contribuiscono anche alle prestazioni complessive e alla longevità dei dispositivi. Ad esempio, la deposizione uniforme di film di tantalio attraverso processi di deposizione fisica da vapore (PVD) garantisce proprietà elettriche uniformi in tutto il chip. Questa uniformità è fondamentale per mantenere gli elevati standard della moderna produzione di semiconduttori.
Inoltre, l'integrazione dei target di tantalio nel processo di fabbricazione ha portato a progressi nella miniaturizzazione dei chip. Con la riduzione dei nodi tecnologici, la necessità di materiali in grado di gestire efficacemente la crescente complessità e densità delle interconnessioni diventa sempre più evidente. La capacità del tantalio di formare una barriera stabile ed efficace a queste scale più piccole lo rende un componente indispensabile nella produzione di circuiti integrati avanzati.
In sintesi, i target metallici di tantalio ad alta purezza non sono solo un componente passivo nel processo di produzione dei semiconduttori, ma contribuiscono attivamente alle prestazioni, all'affidabilità e alla miniaturizzazione dei chip dei circuiti integrati. Le loro proprietà uniche e i severi requisiti di purezza li rendono un elemento critico nella continua ricerca dell'innovazione tecnologica nell'industria dei semiconduttori.
Obiettivi di cobalto (Co)
Il siliciuro di cobalto (CoSi₂) è rinomato per la sua eccezionale resistenza all'ossidazione ad alta temperatura, che garantisce il mantenimento dell'integrità strutturale anche in condizioni estreme.Questa proprietà è particolarmente importante nella fabbricazione di circuiti integrati, dove i materiali devono resistere ai rigori della lavorazione ad alta temperatura.Inoltre, il siliciuro di cobalto presenta una notevole conducibilità elettrica e termica, che lo rende una scelta ideale per le applicazioni che richiedono un'efficiente dissipazione del calore e prestazioni elettriche affidabili.
Nel campo della produzione di semiconduttori, i target di siliciuro di cobalto sono utilizzati in un'ampia gamma di nodi tecnologici, dal nodo 0,18 µm fino al nodo 90 nm.Questa versatilità sottolinea la sua importanza nel settore, dove i progressi nei nodi tecnologici richiedono materiali in grado di adattarsi a geometrie ridotte senza compromettere le prestazioni.La capacità del materiale di integrarsi perfettamente in questi processi avanzati ne evidenzia il valore nella moderna produzione di circuiti integrati.
Inoltre, la compatibilità del cobalto silicizzato con varie tecniche di deposizione, come la deposizione fisica da vapore (PVD), ne aumenta ulteriormente l'utilità.Questa compatibilità garantisce un'applicazione uniforme sui substrati, contribuendo alla produzione di dispositivi semiconduttori affidabili e di alta qualità.Mentre l'industria dei semiconduttori continua a spingersi oltre i confini della miniaturizzazione, il siliciuro di cobalto è un materiale solido, pronto a soddisfare le esigenze in evoluzione della produzione di circuiti integrati.
Obiettivi in lega di nichel (Ni)
I siliciuri di nichel sono sintetizzati attraverso l'interazione precisa di un target metallico di nichel di elevata purezza con un substrato di silicio, facilitata dal processo di sputtering PVD (Physical Vapor Deposition).Questo metodo è fondamentale per la fabbricazione di circuiti integrati, in particolare per i nodi tecnologici a 65 nm e inferiori.L'elevata purezza del target di nichel, che in genere varia dal 99,9% al 99,9999% (da 3N a 6N), garantisce la formazione di uno strato di siliciuro di nichel uniforme e privo di difetti, fondamentale per le prestazioni e l'affidabilità dei dispositivi a semiconduttore avanzati.
Il processo di sputtering PVD prevede il bombardamento del bersaglio di nichel con particelle ad alta energia, provocandone la disintegrazione in un vapore che poi si condensa sul substrato di silicio, formando un film sottile.Questa tecnica non solo permette di controllare con precisione lo spessore del film, ma garantisce anche che lo strato di nichel silicizzato risultante abbia eccellenti proprietà elettriche e termiche.Questi attributi sono essenziali per il funzionamento efficiente dei circuiti integrati, in particolare in ambienti ad alta velocità e ad alta temperatura.
Nel contesto della produzione di semiconduttori, l'uso di target di nichel silicizzato è particolarmente significativo nel processo di interconnessione metallica back-end.In questo caso, lo strato di nichel silicizzato funge da barriera e strato di diffusione, impedendo la commistione di diversi strati metallici e migliorando la stabilità complessiva della struttura di interconnessione.Questo aspetto è particolarmente importante nei nodi tecnologici a 65 nm e inferiori, dove la miniaturizzazione dei componenti richiede materiali con caratteristiche prestazionali superiori.
La produzione di siliciuri di nichel mediante sputtering PVD è un processo complesso ma altamente controllato, che richiede un'attenzione meticolosa alla purezza e all'uniformità del target di nichel.Gli strati di siliciuro di nichel che ne derivano sono parte integrante della funzionalità dei dispositivi semiconduttori avanzati, contribuendo alla loro efficienza, affidabilità e longevità.
Obiettivi di tungsteno (W) e leghe
Il tungsteno (W) metallico di elevata purezza è una pietra miliare nella fabbricazione di dispositivi logici e chip di memoria, dove le sue eccezionali proprietà vengono sfruttate per ottenere funzionalità critiche.La purezza del tungsteno utilizzato in queste applicazioni supera in genere il 5N (99,999%), garantendo livelli minimi di impurità che potrebbero compromettere l'integrità dei circuiti integrati.
Nel contesto della produzione di circuiti integrati, il tungsteno viene impiegato prevalentemente nel processo di foratura dei contatti.Questo processo è fondamentale per stabilire connessioni elettriche tra i diversi strati del chip, consentendo un flusso continuo di segnali elettrici.L'elevata purezza dei target di tungsteno è essenziale per evitare potenziali cortocircuiti o perdite elettriche, che potrebbero derivare dalla presenza di impurità.
Inoltre, i rigorosi requisiti di purezza dei target di tungsteno non servono solo a evitare difetti, ma sono anche fondamentali per mantenere l'uniformità e l'affidabilità delle pellicole di tungsteno depositate.L'uniformità di questi film è fondamentale per garantire prestazioni elettriche costanti in tutto il chip, il che è vitale per la funzionalità e la resa complessiva dei circuiti integrati.
In sintesi, i target di tungsteno di elevata purezza svolgono un ruolo cruciale nel processo dei fori di contatto, garantendo l'affidabilità e le prestazioni dei dispositivi logici e dei chip di memoria.I rigorosi standard di purezza, in genere superiori a 5N, sono essenziali per soddisfare gli esigenti requisiti della moderna produzione di circuiti integrati.
Obiettivi in metalli rari e preziosi e leghe speciali
I metalli preziosi e rari, tra cui il platino (Pt), il rutenio (Ru) e l'iridio (Ir), insieme alle leghe speciali, svolgono un ruolo fondamentale nella produzione di chip per dispositivi logici a circuito integrato.Questi materiali sono indispensabili per la formazione di film metallici ad alte prestazioni, essenziali per gli intricati processi di produzione dei semiconduttori.
La richiesta di rivestimenti ad alta densità e ad alte prestazioni rende necessario l'uso di questi metalli rari e preziosi, in quanto offrono proprietà superiori come un'eccellente conduttività, alti punti di fusione e resistenza alla corrosione.La produzione di questi target, tuttavia, presenta diverse sfide, in particolare per quanto riguarda il mantenimento della purezza e dell'uniformità necessarie per una precisa deposizione di film sottili.
Oltre all'estrazione e alla purificazione delle materie prime, questi target devono anche resistere a varie modalità di guasto macroscopico, che possono avere un impatto significativo sul controllo e sulla ripetibilità del processo.La complessità di questi materiali sottolinea il ruolo critico che svolgono nel garantire l'affidabilità e l'efficienza dei circuiti integrati, rendendoli una pietra miliare nel progresso della tecnologia dei semiconduttori.
