Per determinare lo spessore di un film utilizzando la tecnologia XRF (Fluorescenza a raggi X), è essenziale comprendere le capacità e i limiti del metodo.
La XRF è particolarmente utile per misurare lo spessore di rivestimenti e film sottili.
Tuttavia, la sua efficacia varia a seconda delle caratteristiche del film e dell'apparecchiatura utilizzata.
In questa sede esploreremo gli aspetti principali della tecnologia XRF relativi alla misurazione dello spessore dei film, attingendo ai riferimenti forniti.
5 punti chiave spiegati: Cosa c'è da sapere sulla misurazione dello spessore dei film XRF
1. Intervallo di spessore per la misurazione XRF
Spessore minimo rilevabile: L'XRF può rilevare spessori di film fino a 1 nm.
Al di sotto di questo livello, i raggi X caratteristici possono essere indistinguibili dai segnali di rumore.
Spessore massimo di rilevamento: Il limite superiore per la misurazione XRF è di circa 50 μm.
Al di là di questo spessore, i raggi X emessi dagli strati interni non riescono a penetrare nel rivestimento per raggiungere il rivelatore, portando a una saturazione in cui non è possibile misurare ulteriori variazioni di spessore.
2. Importanza della selezione del collimatore
Funzione del collimatore: Il collimatore di un analizzatore XRF dirige i raggi X verso il campione e limita le dimensioni del punto.
La scelta corretta del collimatore è fondamentale per garantire misure accurate.
Una dimensione errata del collimatore può portare a imprecisioni includendo nell'analisi le aree circostanti.
Dimensioni del collimatore e dimensioni dello spot: Sono disponibili collimatori di diverse dimensioni per adattarsi alle dimensioni del campione da misurare.
La scelta del collimatore deve tenere conto della divergenza del fascio per ottimizzare la precisione.
3. Tipi di rivelatori negli strumenti XRF
Contatori proporzionali: Questi rivelatori utilizzano gas inerte ionizzato per produrre un segnale proporzionale all'energia assorbita.
Sono comunemente utilizzati nei primi analizzatori di rivestimenti.
Rivelatori a deriva di silicio (SDD): Gli SDD sono rivelatori basati su semiconduttori che generano una carica proporzionale alla quantità di elementi presenti nel campione quando vengono esposti ai raggi X. Sono altamente efficienti e comunemente utilizzati nei primi analizzatori di rivestimenti.
Sono altamente efficienti e comunemente utilizzati nei moderni strumenti XRF.
4. Gamma effettiva e applicazioni

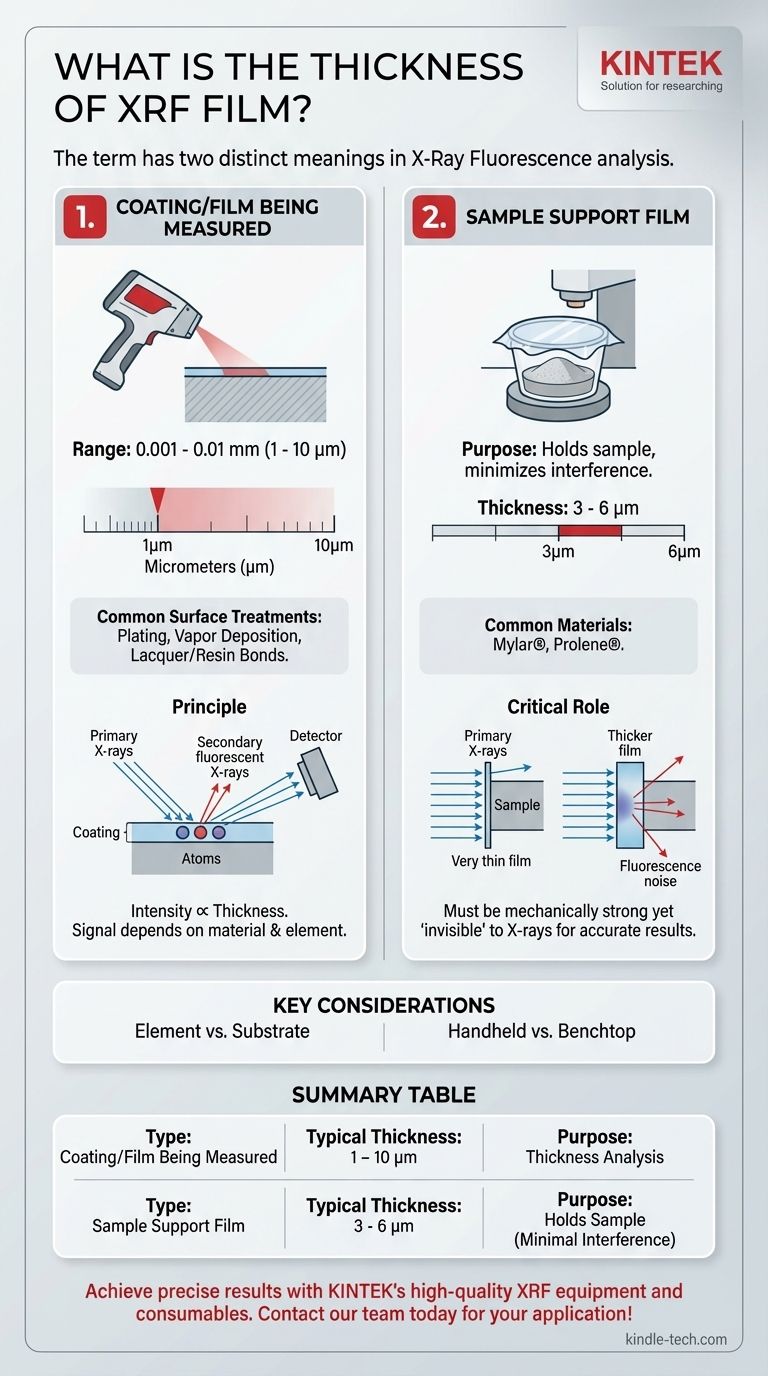

Gamma di spessore tipica: I dispositivi XRF portatili possono misurare spessori di rivestimento tipicamente compresi tra 0,001 e 0,01 mm.
Questo intervallo è adatto a varie tecniche di ingegneria delle superfici, come la placcatura, la deposizione di vapore e l'incollaggio di resine o lacche.
Idoneità dei materiali: L'XRF è efficace per misurare lo spessore di materiali multistrato e può fornire informazioni sullo spessore e sulla densità dei singoli strati.
È particolarmente utile per i materiali con spessori fino a 100 nm.
5. Prerequisiti per una misurazione accurata
Spessore vs. rugosità superficiale: Per ottenere misure XRF accurate, lo spessore del film deve essere superiore di almeno un ordine di grandezza rispetto alla rugosità della superficie.
Composizione e struttura note: La conoscenza della composizione e della struttura del campione è necessaria per evitare errori di misura.
In sintesi, la tecnologia XRF offre un metodo versatile ed efficace per misurare lo spessore del film, in particolare per rivestimenti sottili e materiali multistrato.
La corretta configurazione dell'apparecchiatura, compresa la scelta di collimatori e rivelatori appropriati, è fondamentale per ottenere risultati accurati e affidabili.
La comprensione dei limiti e delle capacità della XRF in relazione allo spessore del film è essenziale per chi acquista attrezzature da laboratorio e vuole utilizzare questa tecnologia in modo efficace.
