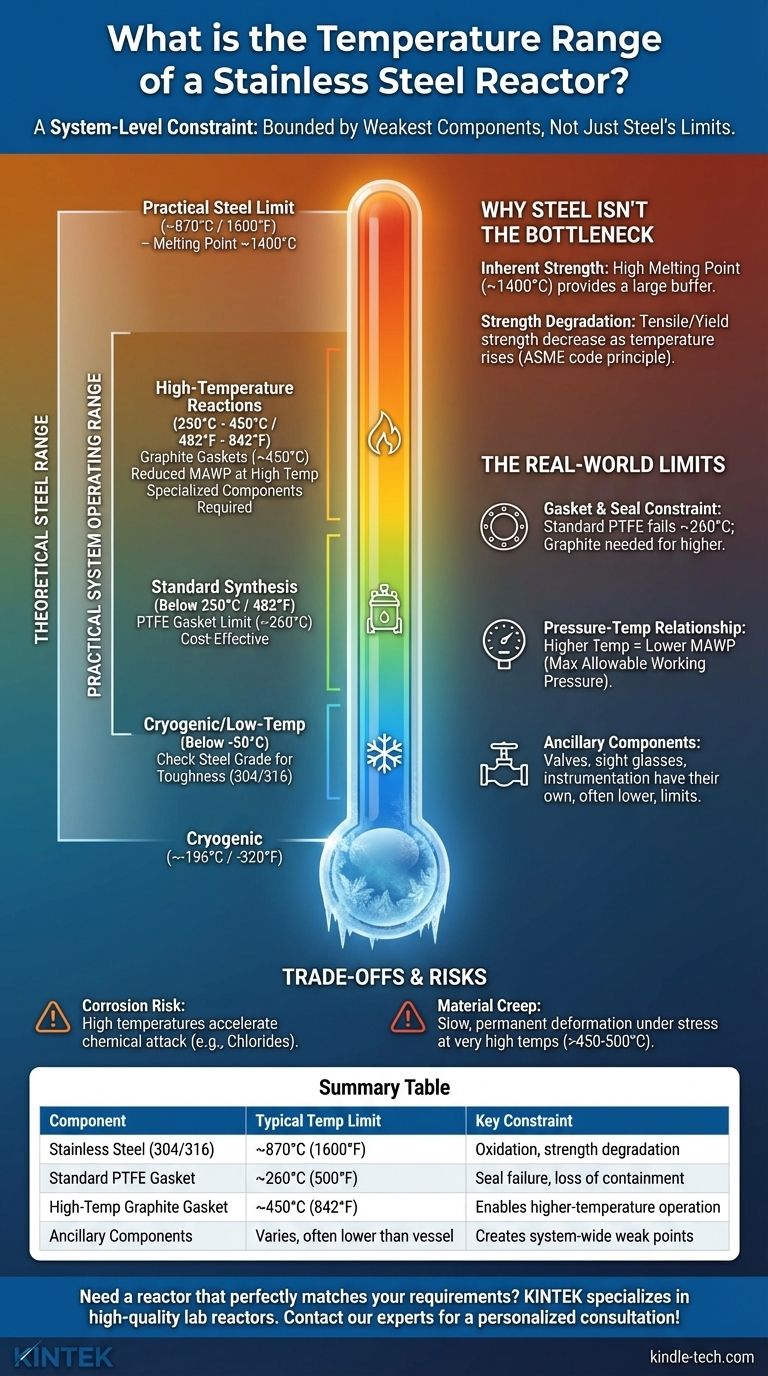

In linea di principio, un reattore in acciaio inossidabile può operare su un vasto intervallo di temperature, da livelli criogenici vicini a -196°C (-320°F) fino a un limite pratico di circa 870°C (1600°F). Tuttavia, l'intervallo operativo reale di un sistema reattore completo e funzionale è quasi sempre molto più ristretto. La valutazione del sistema è dettata dai suoi componenti più deboli—come guarnizioni e sigilli—e dalla relazione inversa tra temperatura e pressione nominale, non dai limiti teorici dell'acciaio stesso.
La temperatura massima di un reattore in acciaio inossidabile non è un numero singolo. È un vincolo a livello di sistema in cui componenti come le guarnizioni, la pressione nominale del recipiente e i raccordi ausiliari impongono tipicamente un limite molto più basso e realistico rispetto all'alto punto di fusione della lega d'acciaio.
Perché l'acciaio stesso è raramente il collo di bottiglia
La forza intrinseca dell'acciaio inossidabile
Le leghe più comuni per i reattori, l'acciaio inossidabile 316 e 304, hanno punti di fusione molto elevati, intorno ai 1400°C (2550°F). Questo fornisce un enorme margine per la maggior parte dei processi chimici.
Queste leghe mantengono buone proprietà meccaniche anche a temperature elevate. Ad esempio, l'acciaio inossidabile 304 può essere utilizzato per un servizio continuo fino a circa 870°C (1600°F) prima che si verifichi una significativa formazione di scaglie (ossidazione).
Come la temperatura riduce la resistenza meccanica
Sebbene il punto di fusione sia elevato, la resistenza dell'acciaio inizia a diminuire a temperature molto più basse. All'aumentare della temperatura, la resistenza alla trazione e la resistenza allo snervamento dell'acciaio diminuiscono.
Ciò significa che un recipiente che è robusto a temperatura ambiente diventa progressivamente più "morbido" e debole man mano che si riscalda. Questa degradazione è un principio fondamentale nei codici di progettazione dei recipienti a pressione come ASME.
I limiti reali di un sistema reattore
Il vincolo della guarnizione e della tenuta
Nella maggior parte delle configurazioni standard dei reattori, il primo componente a cedere a causa del calore è la guarnizione. La guarnizione è l'elemento critico che sigilla la testa del reattore al corpo del recipiente.
Le guarnizioni standard sono spesso realizzate in PTFE (Teflon), che ha una temperatura di servizio continuo massima di circa 260°C (500°F). Superare questo limite causerà il cedimento della tenuta, portando a una perdita di pressione e contenimento.
Per temperature più elevate, sono richiesti materiali per guarnizioni specializzati e più costosi come la grafite flessibile, che può gestire temperature di 450°C (842°F) o superiori.
La relazione pressione-temperatura
La pressione nominale di un reattore non è fissa. La Massima Pressione di Lavoro Ammissibile (MAWP) dipende direttamente dalla temperatura. All'aumentare della temperatura operativa, la MAWP del recipiente diminuisce.
Ad esempio, un reattore classificato per 100 bar a 20°C potrebbe essere classificato solo per 80 bar a 300°C. Questo perché le pareti del recipiente devono essere progettate per contenere la pressione in sicurezza con la ridotta resistenza dell'acciaio a quella temperatura più elevata.
Limiti dei componenti ausiliari
Un reattore è un assemblaggio di molte parti. Componenti come valvole, dischi di rottura, vetri spia e sonde di strumentazione hanno tutti i propri limiti di temperatura specifici.
Un vetro spia o un trasduttore di pressione standard avranno quasi certamente una temperatura nominale inferiore rispetto al recipiente in acciaio stesso, creando un altro potenziale punto debole nel sistema.
Comprendere i compromessi e i rischi
Rischio di corrosione ad alte temperature
La proprietà "inossidabile" dell'acciaio deriva da uno strato passivo di ossido di cromo sulla sua superficie. Le alte temperature possono accelerare l'attacco chimico che compromette questo strato protettivo.
Certe sostanze chimiche, specialmente i cloruri, possono diventare molto più aggressive a temperature elevate, portando a corrosione per vaiolatura o persino a cricche da corrosione sotto sforzo nell'acciaio. La chimica del tuo processo detta il vero limite superiore di temperatura per un'affidabilità a lungo termine.
Scorrimento del materiale (Creep)
Per i processi che funzionano continuamente a temperature molto elevate (ad esempio, sopra i 450-500°C), un fenomeno chiamato scorrimento (creep) diventa una preoccupazione. Lo scorrimento è la deformazione lenta e permanente del materiale sotto stress costante.
I recipienti destinati al servizio ad alta temperatura devono essere progettati con pareti più spesse o leghe superiori per tenere conto degli effetti a lungo termine dello scorrimento e prevenire un eventuale cedimento.
Il costo della progettazione ad alta temperatura
La progettazione di un reattore per il funzionamento ad alta temperatura è un fattore di costo significativo. Richiede la specifica di guarnizioni più costose, valvole specializzate, pareti del recipiente potenzialmente più spesse e sistemi di isolamento e riscaldamento più robusti. Un reattore standard, pronto all'uso, non è costruito per queste condizioni.
Fare la scelta giusta per il tuo processo
Prima di selezionare un reattore, devi definire chiaramente la tua temperatura e pressione operativa target. Questa informazione è più critica che scegliere semplicemente un materiale.
- Se il tuo obiettivo principale è la sintesi standard al di sotto di 250°C (482°F): Un reattore standard in 316L con guarnizioni in PTFE è spesso la scelta più pratica ed economica.
- Se il tuo obiettivo principale sono reazioni ad alta temperatura (da 250°C a 450°C): Devi specificare esplicitamente componenti classificati per questo intervallo, come guarnizioni in grafite, e assicurarti che la MAWP del recipiente sia certificata per la tua temperatura target.
- Se il tuo obiettivo principale sono applicazioni criogeniche (al di sotto di -50°C): Devi verificare che il grado di acciaio (ad esempio, 304 o 316) sia certificato per la tenacità a bassa temperatura per prevenire la frattura fragile.
In definitiva, definire i requisiti precisi del tuo processo è il primo passo essenziale per ingegnerizzare un sistema reattore sicuro, affidabile ed efficace.
Tabella riassuntiva:
| Componente | Limite di temperatura tipico | Vincolo chiave |
|---|---|---|
| Acciaio inossidabile (304/316) | ~870°C (1600°F) | Ossidazione, formazione di scaglie e degrado della resistenza |
| Guarnizione standard in PTFE | ~260°C (500°F) | Cedimento della tenuta e perdita di contenimento |
| Guarnizione in grafite per alte temperature | ~450°C (842°F) | Consente un funzionamento a temperature più elevate |
| Componenti ausiliari (valvole, sonde) | Varia, spesso inferiore al recipiente | Crea punti deboli a livello di sistema |
Hai bisogno di un reattore che si adatti perfettamente alle tue esigenze di temperatura e pressione? KINTEK è specializzata in reattori e attrezzature da laboratorio di alta qualità, al servizio delle diverse esigenze di laboratorio. I nostri esperti possono aiutarti a selezionare o progettare un sistema con i componenti giusti—dalle guarnizioni alla strumentazione—garantendo sicurezza, affidabilità e prestazioni ottimali per il tuo specifico processo chimico. Contatta il nostro team oggi stesso per una consulenza personalizzata!
