Non esiste una pressione di progetto unica per un reattore in acciaio inossidabile (SS). La pressione di progetto non è una proprietà del materiale, ma una specifica fondamentale determinata interamente dal processo chimico per il contenimento del quale il reattore è costruito. È un valore personalizzato calcolato in base alla pressione massima prevista durante il funzionamento, comprese le potenziali condizioni di anomalia, più un margine di sicurezza obbligatorio.
Il concetto fondamentale è che non si cerca la pressione di progetto di un reattore; la si definisce. È un requisito ingegneristico su misura dettato dalla pressione operativa della specifica reazione, dal potenziale di picchi di pressione e dalle normative di sicurezza vigenti.
Il Principio Fondamentale: Il Processo Determina la Pressione
Il concetto fondamentale da comprendere è che un reattore viene progettato e costruito per un processo, non viceversa. L'acciaio inossidabile è semplicemente il materiale di costruzione scelto per la sua resistenza alla corrosione e la sua robustezza.
Definizione della Pressione Massima Ammissibile di Esercizio (MAWP)
Il valore più importante, che è fisicamente stampato sulla targhetta del recipiente, è la Pressione Massima Ammissibile di Esercizio (MAWP). Questa è la massima pressione manometrica consentita sulla sommità del recipiente nella sua posizione operativa normale a una temperatura designata.
Il recipiente è costruito fisicamente per resistere a questa pressione. Operare al di sopra della MAWP è una violazione della sicurezza e comporta il rischio di guasto catastrofico.
Come la Pressione di Progetto è Correlata alla MAWP
La Pressione di Progetto è il valore di pressione utilizzato dagli ingegneri per eseguire i calcoli relativi allo spessore del recipiente e alle specifiche dei componenti. L'obiettivo è progettare un recipiente in cui la MAWP risultante sia uguale o, più comunemente, leggermente superiore alla pressione di progetto specificata.
Ai fini pratici nelle discussioni iniziali, i termini sono spesso usati in modo intercambiabile, ma la MAWP è il limite finale e legalmente vincolante per l'attrezzatura finita.
Il Ruolo dell'Ingegnere di Processo
La responsabilità di definire la pressione di progetto richiesta spetta all'ingegnere di processo o al chimico, non al fabbricante del recipiente. Essi devono analizzare il processo e fornire questo parametro critico come parte delle specifiche dell'attrezzatura.
Fattori Chiave che Determinano la Pressione di Progetto
Per specificare la pressione di progetto, è necessario analizzare ogni fonte di pressione che il processo può generare.
Pressione Operativa Normale
Questa è la pressione di base alla quale la vostra reazione chimica o processo avviene in condizioni normali e stabili. La pressione di progetto deve essere sempre superiore a questo valore.
Potenziale di Picchi di Pressione
Questo è il fattore più critico per la sicurezza. È necessario tenere conto degli scenari peggiori, come un guasto del raffreddamento in una reazione esotermica, un'uscita bloccata o una reazione secondaria indesiderata che genera gas. La pressione di progetto deve contenere in sicurezza queste anomalie.
Tensione di Vapore dei Contenuti
Se si riscaldano liquidi volatili, la loro tensione di vapore aumenterà in modo significativo con la temperatura. La pressione di progetto deve essere sufficientemente elevata da contenere i contenuti alla massima temperatura di processo senza sfiatare.
Pressione Esterna (Vuoto)
Se il reattore deve essere utilizzato sottovuoto o potrebbe essere esposto al vuoto durante la pulizia a vapore o il raffreddamento, deve avere anche una valutazione per la pressione esterna. Ciò impedisce al recipiente di collassare verso l'interno. Una valutazione per "Vuoto Totale" (FV) è comune.
Colonna Idrostatica
Per reattori molto alti, il peso del liquido all'interno crea una pressione aggiuntiva sul fondo del recipiente. Questa "colonna idrostatica" deve essere aggiunta agli altri calcoli di pressione per garantire che la sezione inferiore sia sufficientemente robusta.
Comprendere i Compromessi
Scegliere semplicemente una pressione di progetto estremamente elevata non è una strategia praticabile. Ci sono significative conseguenze ingegneristiche e finanziarie da considerare.
Costo vs. Sicurezza
Questo è il compromesso principale. Una pressione di progetto più elevata richiede pareti del recipiente e flange più spesse. Ciò aumenta drasticamente la quantità di acciaio inossidabile necessaria, il che guida direttamente l'aumento del costo del materiale, della manodopera di fabbricazione e del prezzo complessivo del reattore.
Spessore del Materiale e Peso
Una maggiore classificazione di pressione comporta un recipiente molto più pesante. Ciò ha effetti a cascata, richiedendo strutture di supporto più robuste, una fondazione più solida e attrezzature di sollevamento più potenti per l'installazione e la manutenzione.
Implicazioni sul Trasferimento di Calore
Le pareti del recipiente più spesse agiscono come isolanti. Ciò può ostacolare significativamente il trasferimento di calore attraverso la camicia del reattore, rendendo più difficile il controllo della temperatura di una reazione esotermica o endotermica.
Come Determinare la Corretta Pressione di Progetto
Per definire la pressione di progetto appropriata, è necessario spostare l'attenzione dal recipiente stesso al processo che conterrà.
- Se la vostra attenzione principale è la definizione di un nuovo processo: Analizzate la vostra reazione per determinare la pressione operativa normale massima e qualsiasi potenziale condizione di anomalia. Applicate un margine di sicurezza basato sui codici industriali (ad esempio, ASME) per arrivare alla pressione di progetto richiesta.
- Se la vostra attenzione principale è l'acquisto di un reattore standard: Specificate chiaramente la pressione di progetto richiesta (ad esempio, "150 psig e Vuoto Totale a 350°F") ai fornitori. Assicuratevi che la MAWP sull'attrezzatura quotata soddisfi o superi la vostra esigenza.
- Se la vostra attenzione principale è la valutazione di un sistema esistente: Individuate la targhetta metallica sul reattore. La MAWP stampata è il limite di pressione definitivo che non dovrete mai superare.
In definitiva, la corretta pressione di progetto è quella che contiene in modo sicuro e affidabile il vostro processo specifico in tutte le condizioni prevedibili.
Tabella Riassuntiva:
| Fattore Chiave | Descrizione | Impatto sulla Pressione di Progetto |
|---|---|---|
| Pressione Operativa Normale | Pressione di base durante condizioni di processo stabili. | Deve essere inferiore alla pressione di progetto. |
| Potenziale di Picchi di Pressione | Scenari peggiori come guasto del raffreddamento o uscita bloccata. | La pressione di progetto deve contenere in sicurezza queste anomalie. |
| Tensione di Vapore dei Contenuti | Pressione derivante da liquidi volatili riscaldati. | Deve essere considerata alla massima temperatura di processo. |
| Pressione Esterna (Vuoto) | Richiesta se si opera sottovuoto o si è esposti al vuoto. | Il recipiente deve essere classificato per vuoto totale (FV) per prevenire l'instabilità. |
| Colonna Idrostatica | Pressione derivante dal peso del liquido in recipienti alti. | Si aggiunge al calcolo della pressione sul fondo del recipiente. |
Avete bisogno di un reattore costruito per il vostro processo specifico?
Specificare la corretta pressione di progetto è fondamentale per la sicurezza, le prestazioni e l'efficienza dei costi. Gli esperti di KINTEK sono specializzati nella progettazione e produzione di reattori personalizzati in acciaio inossidabile su misura per le vostre esatte esigenze di processo chimico. Lavoriamo con voi per determinare la MAWP ottimale (Pressione Massima Ammissibile di Esercizio), assicurando che la vostra attrezzatura sia sicura, affidabile ed economicamente vantaggiosa.
Contattateci oggi stesso per discutere il vostro progetto e ottenere un preventivo per un reattore che corrisponda perfettamente alle vostre esigenze.

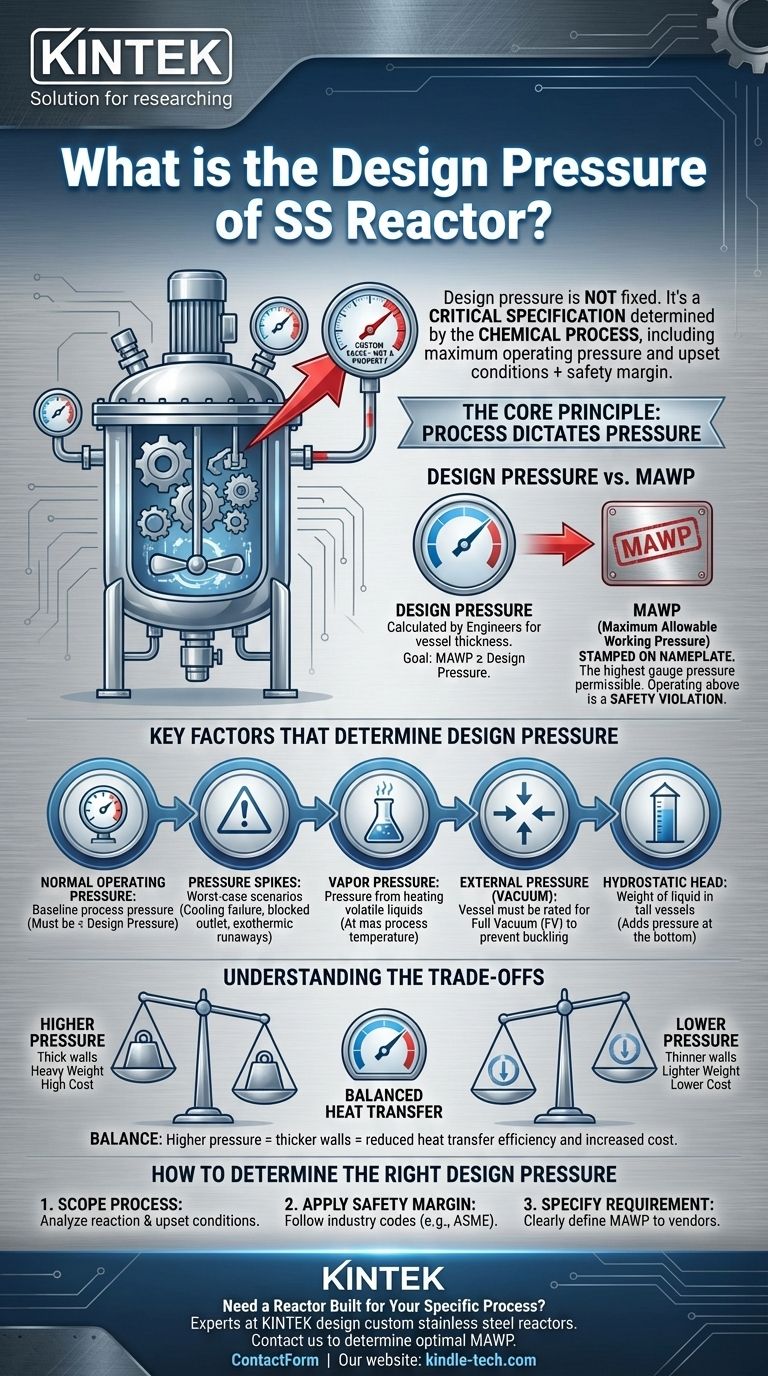

Guida Visiva
